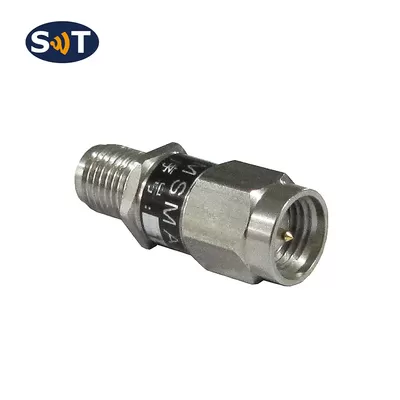

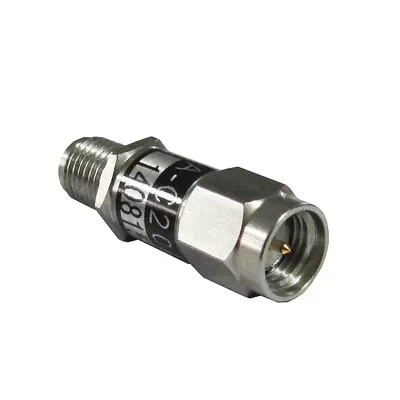

2 Вт коаксиальные фиксированные аттенуаторы DC-18 ГГц разъем SMA
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-MSMA
Цена：
Описание продукта

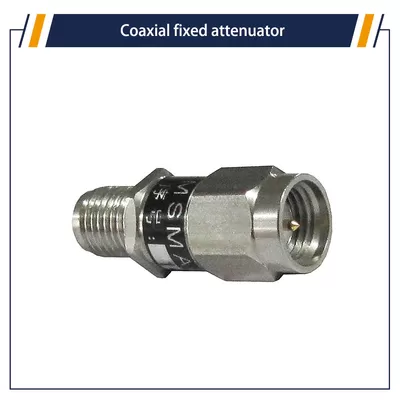

коаксиальный стационарный аттенюатор DC - 18 ГГц
ДПримечания
Коаксиальный стационарный аттенюатор подходит для любого случая, когда необходимо снизить уровень мощности или соответствие цепи, может количественно поглощать энергию в линии передачи, расширять диапазон мощности, контролировать уровень мощности, может быть оснащен небольшим измерителем мощности, комплексным тестером или анализатором спектра для точного измерения мощности или спектра различных радиочастотных микроволновых передатчиков.
МСМА& Amp; НБСП; Коаксиальный стационарный аттенюатор имеет среднюю мощность 2 Вт и частотный диапазон DC - 18 ГГц. Он имеет следующие характеристики: ширина рабочей полосы частот, низкий коэффициент стоячей волны, плоское значение затухания, сильная антиимпульсная и ожоговая способность.
Механические спецификации
Корпус соединителя & НБСП; | & Amp; NBSP & АМП; НБСП; Нержавеющая сталь |
Внутренний положительный проводник | & Amp; NBSP & АМП; НБСП;Золотое латунное покрытие |
катодный проводник | & Amp; NBSP & АМП; НБСП;Бериллиевая бронза |
Цинь | & Amp; NBSP & АМП; НБСП; Нержавеющая сталь |
Диапазон температур | & Amp; NBSP & АМП; НБСП - От 55°C до + 125°C |
Размер | & Amp; NBSP & АМП; НБСП;S8×21,8 мм (1 - 12) DB & Amp; NBSP & АМП; НБСП; S8×25 мм (& Gt; 12) DB |
Вес | & Amp; NBSP & АМП; НБСП; 4г (1 - 12) дБ & Amp; NBSP & АМП; НБСП; 5g (& Gt; 12) DB |
Электрические свойства:
| Тип | Частота (ГГц) | Значения затухания и точность (dB) | отношение стоячей волны к максимальному напряжению | |||
| 1 - 9 | Десять. | Двенадцать. | 15,20,30 | |||
| MSMA - XX - 6 | DC - 6 | ±0,5 | ±0,5 | ±0,5 | ±0,5 | 1.15. |
| MSMA - XX - 8 | DC - 8 | ±0,5 | ±0,5 | ±0,5 | ±0,5 | 1.25. |
| MSMA - XX - 12.4 | DC - 12.4 | - 0,5 / + 0,8 | - 0,5 / + 0,8 | - 0,5 / + 0,8 | - 0,5 / + 0,8 | 1.30 |
| MSMA - XX - 18 | DC - 18 | - 0,5 / + 1.0 | ± 0,8 | ± 0,8 | ± 0,8 | 1.30 |
Примечание: ХХ означает затухание
Номинальное сопротивление: 50 Ом
Средняя мощность: 2 Вт соответствует температуре окружающей среды 25 °C, линейное снижение мощности до 0,5 Вт при повышении температуры до 125 °C
Пиковая мощность: 0,5 кВт (5 мкс & Amp; НБСП; Ширина импульса, цикл нагрузки 0,4%)
Форма разъема: & Amp; НБСП;СМА (M, F)
Подробная информация о товаре
Средняя мощность:
2 Вт
Пиковая мощность:
0,5 кВт
Частота:
DC-18 ГГц
Разъем:
СМА
Номинальное сопротивление Мощность:
50 Ω
Полость:
Аль
Допуски на размеры:
±5%
Упаковка:
Стандартная упаковка
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
