DC-26,5 ГГц Аттенуаторы Разъем 3,5 мм Коаксиальные фиксированные Аттенуаторы
Место происхождения: Китай
Торговая марка: SWT
Номер модели：СВ-3.5ТС5
Цена：
Описание продукта

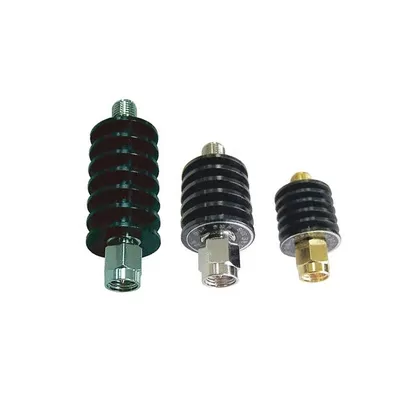

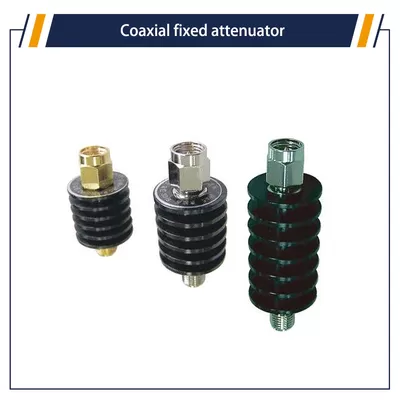

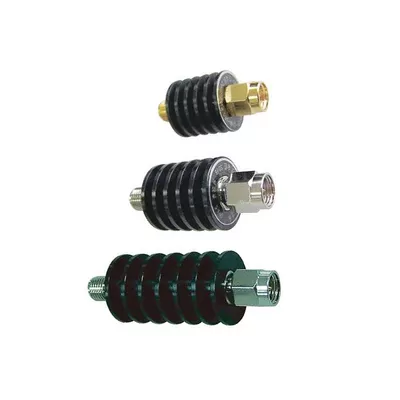

коаксиальный стационарный аттенюатор DC - 26,5 ГГц 3,5 мм
ДПримечания
Коаксиальный стационарный аттенюатор подходит для любого случая, когда необходимо снизить уровень мощности или соответствие цепи, может количественно поглощать энергию в линии передачи, расширять диапазон мощности, контролировать уровень мощности, может быть оснащен небольшим измерителем мощности, комплексным тестером или анализатором спектра для точного измерения мощности или спектра различных радиочастотных микроволновых передатчиков.
3.5TS Серия & Amp; НБСП; Коаксиальный стационарный аттенюатор средней мощности 2 - 50 Вт, диапазон частот DC - 26,5 ГГц. Он имеет следующие характеристики: ширина рабочей полосы частот, низкий коэффициент стоячей волны, плоское значение затухания, сильная антиимпульсная и ожоговая способность.
Механические спецификации
| Корпус разъема | Позолоченная латунь или нержавеющая сталь | |
| Внутренний положительный проводник | Золотое латунное покрытие | |
| катодный проводник | Бериллиевая бронза | |
| Цинь | Алюминиевая оболочка, почернение | |
| Диапазон температур | - 55°C ~ + 85°C | |

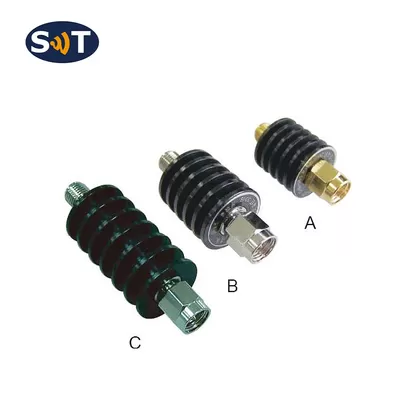

| Размер | & Lt; & Lt; Д х л & Gt; & Gt; | А.А.15.7×36,5 мм |
БА.16.5×40 мм | ||
СА.16,5 × 46 мм | ||
| Вес | А: 10г; B: 20g; С: 25 г | |
Электрические свойства:
| Тип | Частота (ГГц) | Значения затухания и точность (dB) | отношение стоячей волны к максимальному напряжению | ||
| 1 - 9 | 10 - 19 | 20 - 30 | |||
| 3.5TS5 - XX - 12.4 | DC - 12.4 | ±0,6 | ±0,5 | ±0,5 | 1.15. |
| 3,5 тонны 5 - ХХ - 18 | DC - 18 | ± 0,8 | ± 0,8 | ± 0,8 | 1.20 |
| 3.5TS5 - XX - 26.5 | DC - 26.5 | ±1,0 | - 0,5 / + 1.2 | - 0,5 / + 1.2 | 1.25. |
| Тип | Частота (ГГц) | Значения затухания и точность (dB) | отношение стоячей волны к максимальному напряжению | ||
| Сорок. | Пятьдесят. | Шестьдесят. | |||
| 3.5TS5 - XX - 12.4 | DC - 12.4 | - 0,5 / + 0,7 | ±1,0 | - 1,5 / + 1.0 | 1.15. |
| 3,5 тонны 5 - ХХ - 18 | DC - 18 | - 0,5 / + 1.0 | - 1,0 / + 1.2 | - 1,5 / + 1.0 | 1.20 |
| 3.5TS5 - XX - 26.5 | DC - 26.5 | - 0,5 / + 1.2 | - 1,0 / + 1,5 | - 1,5 / + 1.0 | 1.25. |
Примечание: ХХ означает затухание
Номинальное сопротивление: 50 Ом
Средняя мощность:5W соответствует температуре окружающей среды 25°C, и мощность линейно увеличивается, когда температура поднимается до 125°C; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; NBSP & АМП; НБСП; Снижение до 0,5 Вт
Пиковая мощность: 0,5 кВт (Ширина импульса 5 мкс, период нагрузки 1%)
Форма разъема: & Amp; НБСП;3.5 мм
Подробная информация о товаре
Средняя мощность:
5Вт
Пиковая мощность:
0,5 кВт
Частота:
DC-26,5 ГГц
Разъем:
СМА
Номинальное сопротивление Мощность:
50 Ω
Полость:
Аль
Допуски на размеры:
±5%
Упаковка:
Стандартная упаковка
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
