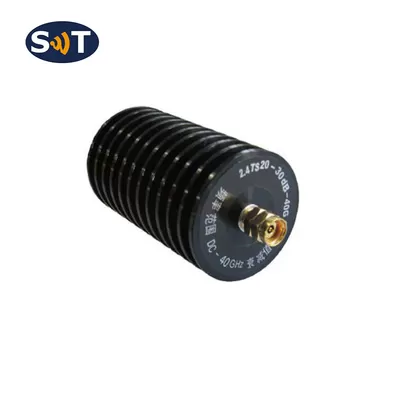

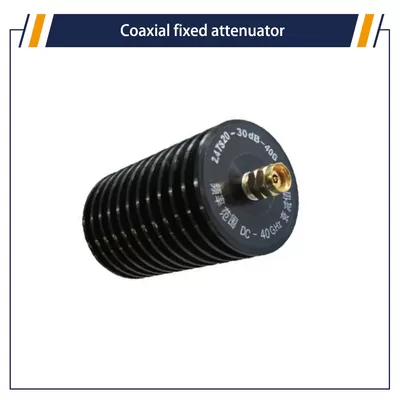

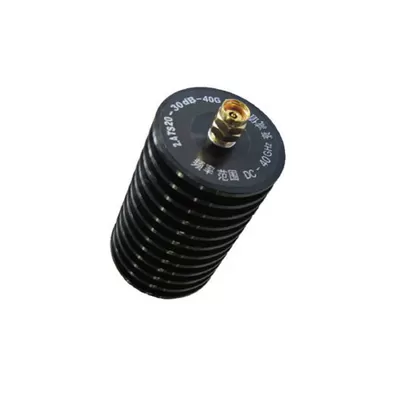

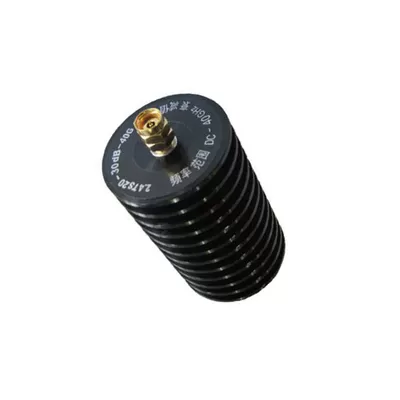

20 Вт коаксиальные фиксированные аттенуаторы DC - 40 ГГц разъем 2,4 мм аттенуатор
Место происхождения: Китай
Торговая марка: SWT
Номер модели：СВ-2.4ТС20
Цена：
Описание продукта
коаксиальный стационарный аттенюатор мощностью 20 Вт разъем DC - 40 ГГц 2,4 мм
ДПримечания
Коаксиальный стационарный аттенюатор подходит для любого случая, когда необходимо снизить уровень мощности или соответствие цепи, может количественно поглощать энергию в линии передачи, расширять диапазон мощности, контролировать уровень мощности, может быть оснащен небольшим измерителем мощности, комплексным тестером или анализатором спектра для точного измерения мощности или спектра различных радиочастотных микроволновых передатчиков.
2.4.TS20 & Amp; НБСП; Средняя мощность коаксиального постоянного аттенюатора & Amp; НБСП;20 ВтЧастотный диапазон DC - 40ГГц. Он имеет следующие характеристики: ширина рабочей полосы частот, низкий коэффициент стоячей волны, плоское значение затухания, сильная антиимпульсная и ожоговая способность.
Механические спецификации
Корпус соединителя & НБСП; | & Amp; NBSP & АМП; НБСП;& Amp; НБСП; Позолоченная латунь или нержавеющая сталь |
Внутренний положительный проводник | & Amp; NBSP & АМП; НБСП;Бериллиевая бронза |
катодный проводник | & Amp; NBSP & АМП; НБСП;Бериллиевая бронза |
Цинь | & Amp; NBSP & АМП; НБСП;Корпус из алюминиевого сплава |
Диапазон температур | & Amp; NBSP & АМП; НБСП - От 55°C до + 100°C |
Размер | & Amp; NBSP & АМП; НБСП;10 - 30dB: 38×80mm & Amp; NBSP & АМП; НБСП; 40 дБ: & Amp; NBSP & АМП; NBSP & АМП; НБСП; 45×96 мм |
Вес | & Amp; NBSP & АМП; НБСП; 10 - 30 дБ: 80 г & Amp; NBSP & АМП; НБСП; 40 дБ: 140 г |
Электрические свойства:
| Тип | Частота (ГГц) | Значения затухания и точность (dB) | отношение стоячей волны к максимальному напряжению | |||
| Десять. | Двадцать. | Тридцать. | Сорок. | |||
| 2.4.TS20 - XX - 26.5 | DC - 26.5 | - 1.0 / + 2.0 | - 1.0 / + 2.0 | - 1.0 / + 2.0 | - 1.0 / + 2.0 | 1.30 |
| 2.4.TS20 - XX - 32 | DC - 32 | - 1.0 / + 2.0 | - 1.0 / + 2.0 | - 1.0 / + 2.0 | - 1.0 / + 2.0 | 1.40 |
| 2.4.TS20 - XX - 40 | DC - 40 | - 1,5 / + 3.0 | - 1,0 / + 2.5 | - 1,0 / + 2.5 | - 1,0 / + 2.5 | 1.40 |
Примечание: ХХ означает затухание
Номинальное сопротивление: 50 Ом
Средняя мощность: 20 Вт соответствует температуре окружающей среды 25 °C, линейное снижение мощности до 2 Вт при повышении температуры до 125 °C
Пиковая мощность: 0,2 кВт (5 мкс & Amp; НБСП;Ширина импульса, цикл нагрузки 10%)
Форма разъема: & Amp; НБСП;2,4 мм
Подробная информация о товаре
Средняя мощность:
20 Вт
Пиковая мощность:
0,2 кВт
Частота:
DC-40 ГГц
Разъем:
2,4 мм
Номинальное сопротивление Мощность:
50 Ω
Полость:
Аль
Допуски на размеры:
±5%
Упаковка:
Стандартная упаковка
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
