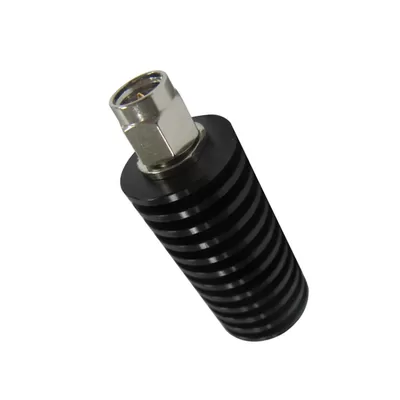

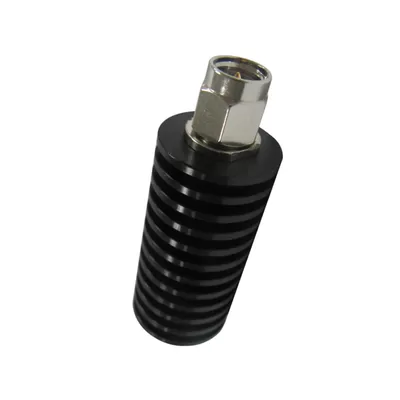

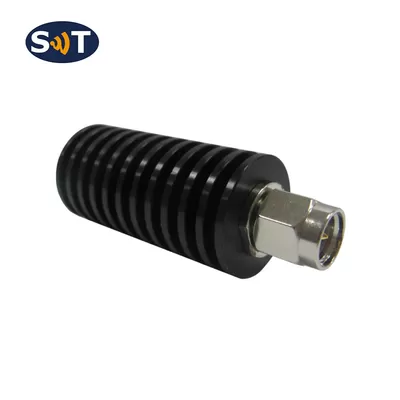

Черный 20 Вт SMA Аттенуаторы DC - 26,5 ГГц Разъем 20 Вт Алюминиевая оболочка
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-SMA20
Цена：
Описание продукта

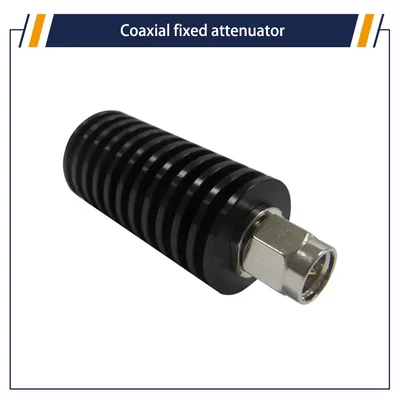

коаксиальный стационарный аттенюатор DC - 26,5 ГГц
ДПримечания
Коаксиальный стационарный аттенюатор подходит для любого случая, когда необходимо снизить уровень мощности или соответствие цепи, может количественно поглощать энергию в линии передачи, расширять диапазон мощности, контролировать уровень мощности, может быть оснащен небольшим измерителем мощности, комплексным тестером или анализатором спектра для точного измерения мощности или спектра различных радиочастотных микроволновых передатчиков.
СМА20 & Amp; НБСП; Средняя мощность коаксиального постоянного аттенюатора & Amp; НБСП;20 ВтОн имеет следующие характеристики: ширина рабочей полосы частот, низкий коэффициент стоячей волны, плоское значение затухания, сильная антиимпульсная и противоожоговая способность.
Механические спецификации
Корпус соединителя & НБСП; | & Amp; NBSP & АМП; НБСП;& Amp; НБСП; Медное никелирование |
Внутренний положительный проводник | & Amp; NBSP & АМП; НБСП;Золотое латунное покрытие |
катодный проводник | & Amp; NBSP & АМП; НБСП;Бериллиевая бронза |
Цинь | & Amp; NBSP & АМП; НБСП;Алюминиевая оболочка, почернение |
Диапазон температур | & Amp; NBSP & АМП; НБСП - От 55°C до + 125°C |
Размер | & Amp; NBSP & АМП; НБСП;16,5 × 52 мм |
Вес | & Amp; НБСП; Пятнадцать.Г |
Электрические свойства:
| Тип | Частота (ГГц) | Значения затухания и точность (dB) | отношение стоячей волны к максимальному напряжению | |||||
| Три. | Шесть. | Десять. | Двадцать. | Тридцать. | Сорок. | |||
| СМА20 - ХХ - 8 | DC - 8 | ± 0,8 | ± 0,8 | ± 0,8 | ± 0,8 | ± 0,8 | ± 0,8 | 1.20 |
| СМА20 - ХХ - 12.4 | DC - 12.4 | ± 0,8 | ± 0,8 | ± 0,8 | ± 0,8 | ± 0,8 | ± 0,8 | 1.25. |
| СМА20 - ХХ - 18 | DC - 18 | - 0,8 / + 1.2 | - 0,8 / + 1.2 | - 0,8 / + 1.0 | ± 0,8 | ± 0,8 | ± 0,8 | 1.30 |
| СМА20 - ХХ - 26.5 | DC - 26.5 | - 1,0 / + 1,5 | - 1,0 / + 1,5 | - 1,0 / + 1,5 | - 1,0 / + 1,5 | - 1,0 / + 1,5 | - 1,0 / + 1,5 | 1.35 |
Примечание: ХХ означает затухание
Номинальное сопротивление: 50 Ом
Средняя мощность: 20 Вт соответствует температуре окружающей среды 25 °C, линейное снижение мощности до 2 Вт при повышении температуры до 125 °C
Пиковая мощность: 0,5 кВт (5 мкс & Amp; НБСП;Ширина импульса, цикл нагрузки 4%)
Форма разъема: & Amp; НБСП;СМА (M, F)
Подробная информация о товаре
Средняя мощность:
20 Вт
Пиковая мощность:
0,5 кВт
Частота:
DC-26,5 ГГц
Разъем:
СМА
Номинальное сопротивление Мощность:
50 Ω
Полость:
Аль
Допуски на размеры:
±5%
Упаковка:
Стандартная упаковка
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
