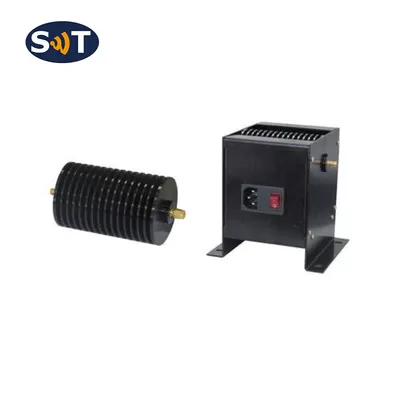

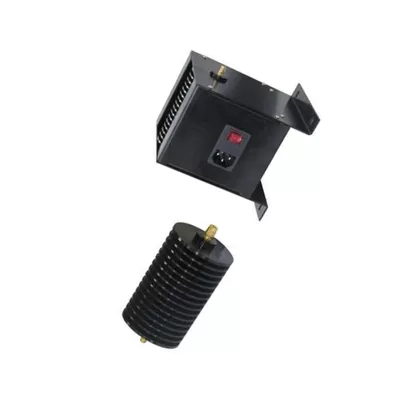

100 Вт коаксиальные фиксированные аттенуаторы DC-26,5 ГГц разъем 3,5 мм SMA
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-3.5TS100-26.5
Цена：
Описание продукта
коаксиальный стационарный аттенюатор 100 Вт DC - 26,5 ГГц разъем 3,5 мм, SMA
ДПримечания
Коаксиальный стационарный аттенюатор подходит для любого случая, когда необходимо снизить уровень мощности или соответствие цепи, может количественно поглощать энергию в линии передачи, расширять диапазон мощности, контролировать уровень мощности, может быть оснащен небольшим измерителем мощности, комплексным тестером или анализатором спектра для точного измерения мощности или спектра различных радиочастотных микроволновых передатчиков.
3.5TS100 - 26,5 Средняя мощность коаксиального постоянного аттенюатора & Amp; НБСП;100 ВтЧастотный диапазон DC - 26.5ГГц. Он имеет следующие характеристики: ширина рабочей полосы частот, низкий коэффициент стоячей волны, плоское значение затухания, сильная антиимпульсная и ожоговая способность.
Механические спецификации
Корпус соединителя & НБСП; | & Amp; NBSP & АМП; НБСП;Позолоченная латунь или нержавеющая сталь |
Внутренний положительный проводник | & Amp; NBSP & АМП; НБСП;Золотое латунное покрытие |
катодный проводник | & Amp; NBSP & АМП; НБСП;Бериллиевая бронза |
Цинь | & Amp; NBSP & АМП; НБСП;Алюминиевая оболочка, почернение |
Диапазон температур | & Amp; NBSP & АМП; НБСП - От 55°C до + 85°C |
Размер | & Amp; NBSP & АМП; НБСП;A: 63×130 мм (Без вентилятора) & Amp; Мне очень жаль. & Amp; Я не знаю. D: 141 × 121 × 141 мм (С вентилятором) |
Вес | & Amp; NBSP & АМП; НБСП; A: 386 г; В: 910 г |
Электрические свойства:
| Тип | Частота (ГГц) | Значения затухания и точность (dB) | отношение стоячей волны к максимальному напряжению | |||
| Три. | Шесть. | Десять. | Двадцать. | |||
| 3.5TS100 - XX - 12.4 | DC - 12.4 | - 1,0 / + 0,5 | ±0,5 | - 1,0 / + 0,5 | - 1,5 / + 0,5 | 1.20 |
| 3.5TS100 - XX - 18 | DC - 18 | ±1,0 | ±1,0 | ±1,0 | ±1,5 | 1.30 |
| 3.5TS100 - XX - 26.5 | DC - 26.5 | - 1,0 / + 1,5 | - 1,0 / + 2.5 | - 0 / + 3.5 | - 0 / + 3.0 | 1.40 |
| Тип | Частота (ГГц) | Значения затухания и точность (dB) | отношение стоячей волны к максимальному напряжению | ||
| Тридцать. | Сорок. | Пятьдесят. | |||
| 3.5TS100 - XX - 12.4 | DC - 12.4 | ±0,5 | - 0,5 / + 1.0 | - 0,5 / + 1.0 | 1.20 |
| 3.5TS100 - XX - 18 | DC - 18 | ±1,0 | - 1,0 + 1,5 | ±1,0 | 1.30 |
| 3.5TS100 - XX - 26.5 | DC - 26.5 | - 1,0 / + 1,5 | - 1,0 / + 1,5 | - 1,0 / + 1,5 | 1.40 |
Примечание: ХХ означает затухание
Номинальное сопротивление: 50 Ом
Средняя мощность: 100 Вт соответствует температуре окружающей среды 25 °C, линейное снижение мощности до 10 Вт при повышении температуры до 125 °C
Пиковая мощность: 0,5 кВт (5 мкс & Amp; НБСП;Ширина импульса, цикл нагрузки 10%)
Форма разъема: & Amp; НБСП;3.5 мм (M, F), SMA (M, F)
Подробная информация о товаре
Средняя мощность:
100 Вт
Пиковая мощность:
0,5 кВт
Частота:
DC-26,5 ГГц
Разъем:
3,5 мм, SMA
Номинальное сопротивление Мощность:
50 Ω
Полость:
Аль
Допуски на размеры:
±5%
Упаковка:
Стандартная упаковка
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
