0,1-40 ГГц 30 дБ широкополосный LNA низкошумный усилитель для широкополосных систем связи

Место происхождения: Китай

Торговая марка: SWT

Номер модели：SW-PA-010040000-30C

Цена：

Связаться с нами Получите лучшую цену

Описание продукта

ДПримечания

Модуль предназначен для военных и коммерческих применений. Новейшие технологии оборудования и НБСП; Использование методов проектирования для обеспечения высокой плотности, эффективности и линейности мощности в малых, легких и малоэнергоемких средах; НБСП; Пакет.

Нормы

Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.

Электричество SPECIFICATIONS@25°C
Параметры	МИН	Типичный	Макс.	Единицы измерения
Диапазон частот	0,1		Сорок.	ГГц
Коэффициент усиления малых сигналов	28.	Тридцать.		ДБ
плоскость усиления малых сигналов		±3		ДБ
Коэффициент шума		Шесть.		ДБ
Экспорт Psat		Девятнадцать.		ДБм
Экспорт IP3		Двадцать семь.		ДБм
Input VSWR		2: 5: 1		Соотношение
Output VSWR		2: 5: 1		Соотношение
Источник постоянного тока		Двенадцать.		Вольт
В настоящее время		400		Мама!

Экологический рейтинг
Параметры	МИН	Типичный	Макс.	Единицы измерения
Максимальная входная мощность			0	ДБм
Рабочая температура	- 40		+ 60	°C
нерабочая температура	- 40		+ 85	°C
Относительная влажность (неконденсация)		95.		В процентах
Высота над уровнем моря (MIL - STD - 810F)	Десять тысяч.		Тридцать тысяч.	Ноги
Удар / вибрация (MIL - STD - 810F)		Воздушная кость

Механические спецификации
Параметры	Стоимость	Ограничения	Единицы измерения
Размер	50 * 30 * 15	Макс.	миллиметр
Вес	Пятьдесят.	Макс.	Кэ
Ввод радиочастотного соединения	СМА - F
Выход радиочастотного соединения	СМА - F
Сопротивление	Пятьдесят.		Ом

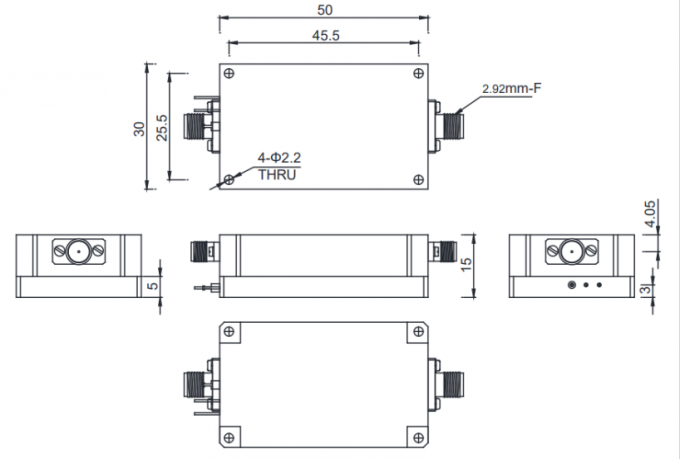

Общий обзорНЕ ИзмеренияГрафик

0.1 To 40 GHz Wideband LNA Low Noise RF Amplifier Psat 19 dBm 0

Подробная информация о товаре

Диапазон частот:

0,1-40 ГГц

Источник питания постоянного тока:

12В

Прирост:

30 дБ

Коэффициент шума:

6 дБ

Разъемы:

Вход: SMA-Female, 50ohm; Выход: SMA-Female, 50ohm

Изменение коэффициента усиления:

Вход КСВ:

2: 5: 1

Выходной уровень P1dB:

19 дБ

Рабочая температура:

-40～+60℃

Приложения:

Системы широкополосной связи, анализаторы спектра и испытательное оборудование, системы радара и наблюдения, электронные контрмеры

Размеры:

50*30*15 мм

Упаковка:

Стандартная упаковка

Условия оплаты и доставки

Минимальный объем заказа

1 шт.

Детали упаковки

Стандартная упаковка

Срок поставки

5-8 рабочих дней

Условия оплаты

Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram

Способность к поставкам

100 штук в месяц
