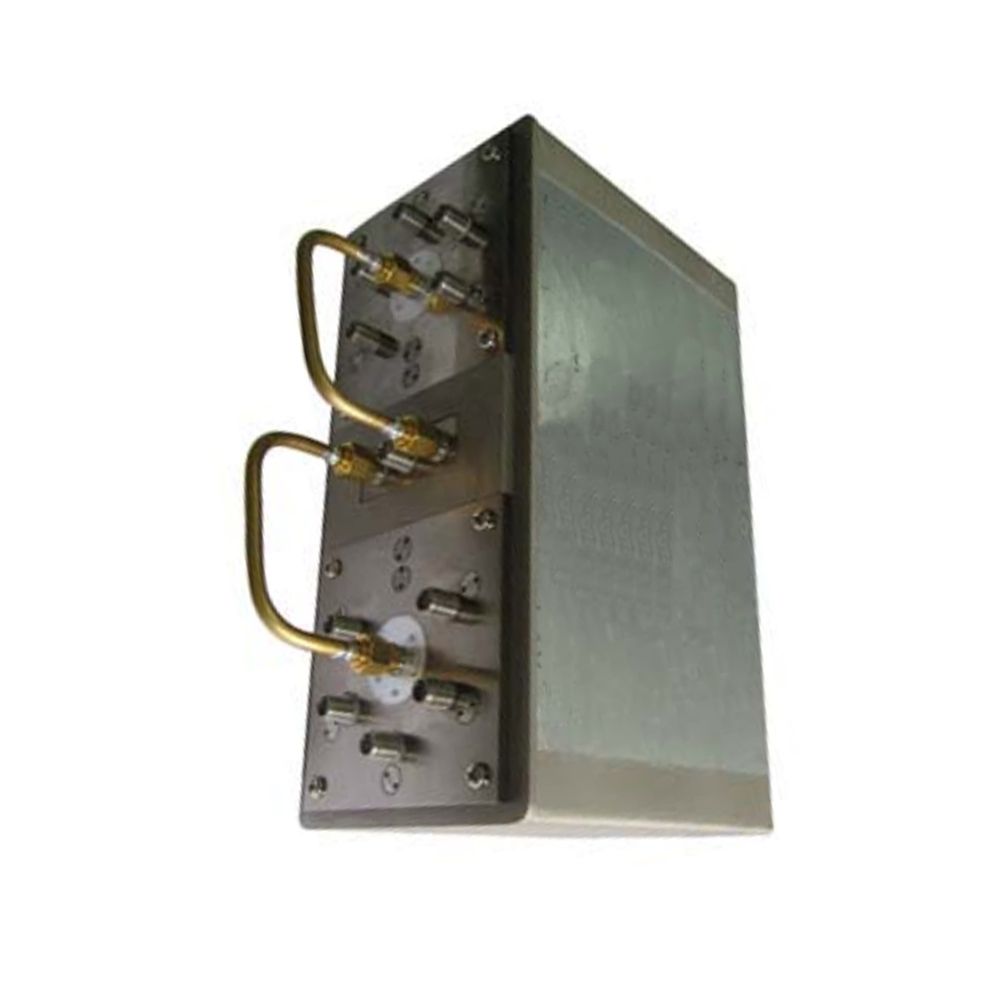

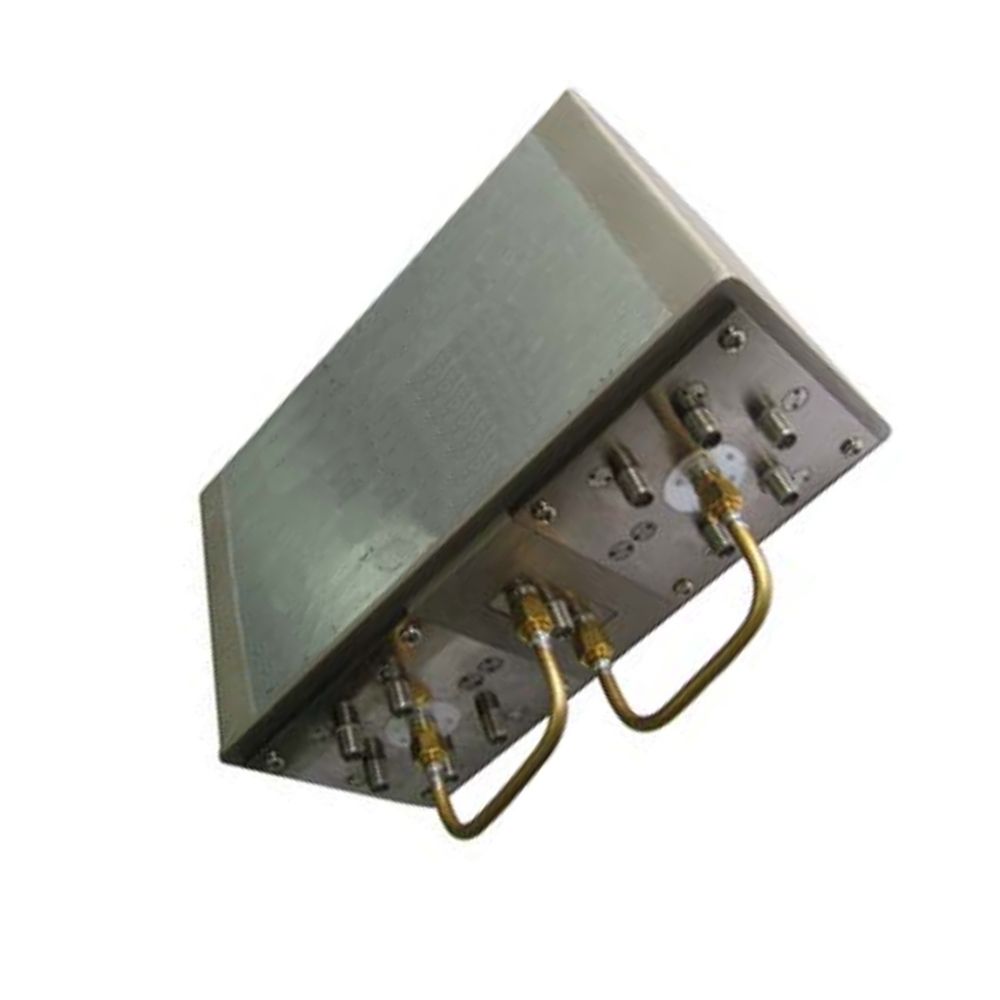

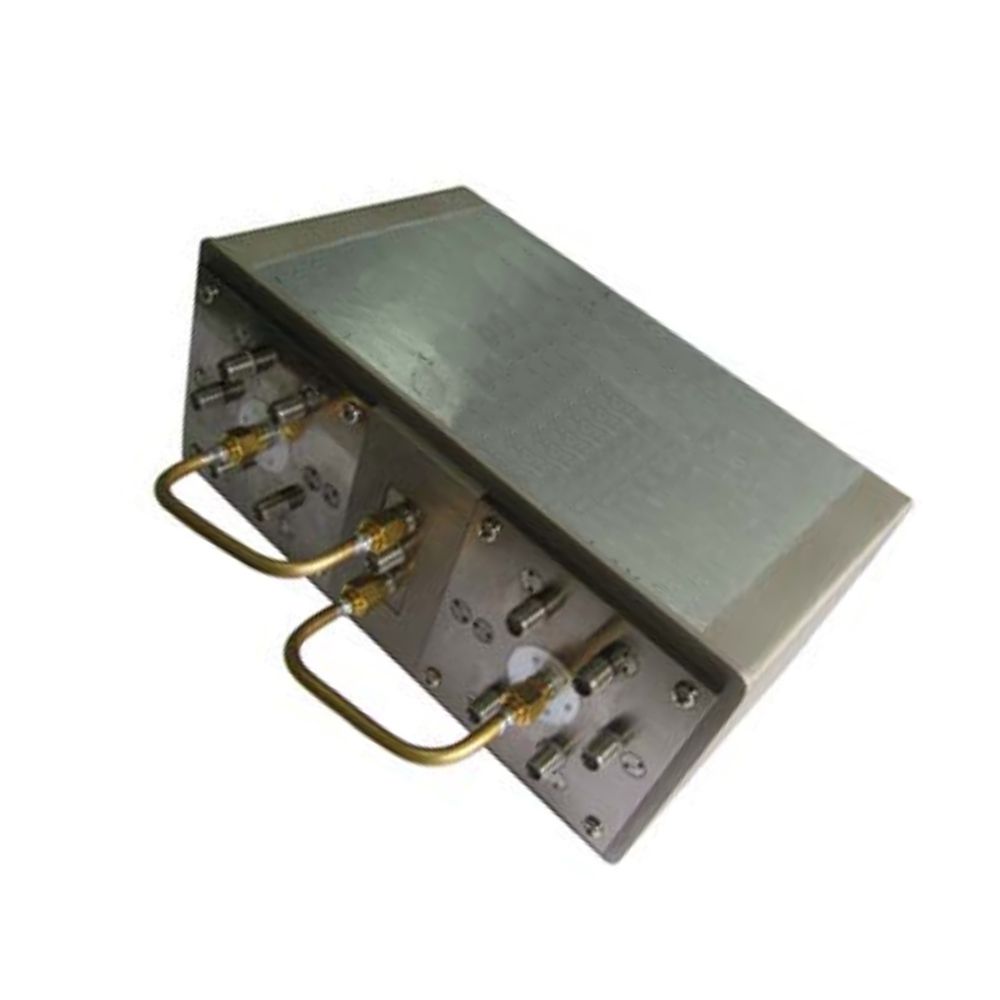

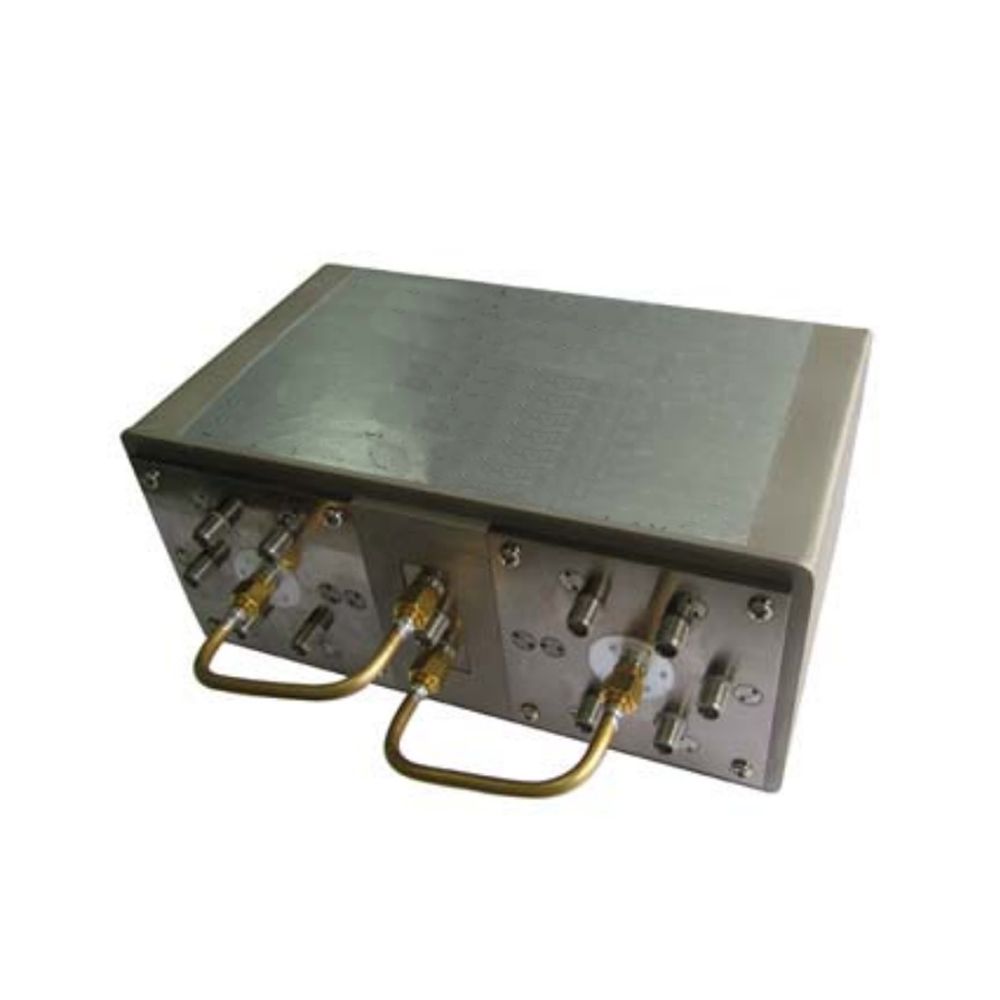

DC-18GHz 50W Power Com Ttl High Isolation E High Repetition Coaxial Switches

Место происхождения: Китай
Торговая марка: SWT
Номер модели：SWT-Kg26g75ap
Цена：
Связаться с нами Получите лучшую цену
Описание продукта

DC-18GHz 50W Power Com Ttl High Isolation E High Repetition Coaxial Switches

Coaxial Interruptores Poderia Be Controlado Por Tensão Ou Computador Programável E São Usado IN Comutação No Circuito De Micro-ondas. De Acordo Com A Quantidade De Portas De Saída Que Incluem SPDT-SP8T, 2PDT, 2P3T E Transferência Etc.
Interruptores Coaxiais SWT801-10-F Cabem Interruptor Entre Sinal De Porta Múltipla, Com Unidade TTL. Foi Aplicado Extensamente No Sistema De Teste E Na Caixa De Controle Do Sinal. Característica é Capacidade Constante, Alta Frequência, Alto Isolamento E Alta Repetição.

ESPECIFICAÇÕES MECÂNICAS

ConectoresAço Inoxidável
Pin FemininoBerílio Cobre Banhado A Ouro
HabitaçãoAlumínio, Niquelado Químico
Intervalo Temporário-40°C ~ +85°C

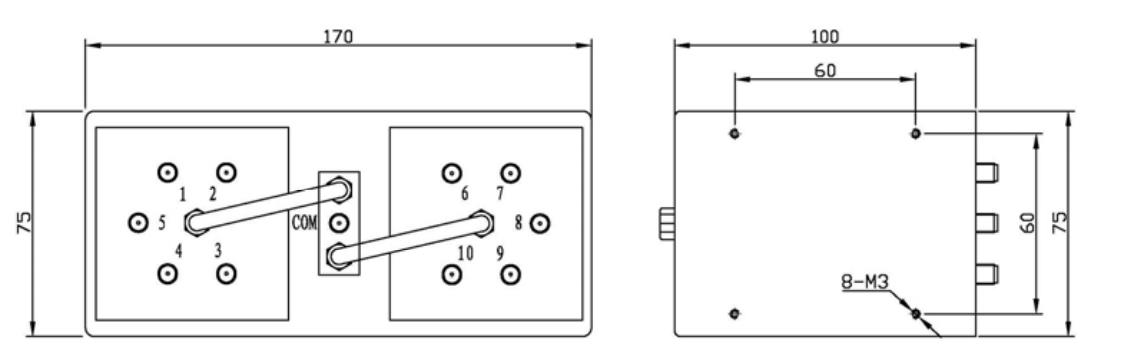

Dimensões170×100×75mm
Peso1,1Kg

Complacente Ao RoHS: Sim

ESPECIFICAÇÕES ELECTRICAS

Número Do ModeloFaixa De Frequência (GHz)VSWRPerda De Inserção (dB)Isolamento (dB)Tempo De Troca (ms)Tensão De Funcionamento (V)Tensão De Transmissão (V)Controlo Remoto
SWT801-10-FDC-2Um Ponto Dois CincoZero Ponto Quatro& Gt;80<20DC-12DC2,5-5DB15
2-4Um Ponto Três CincoZero Ponto Seis& Gt;75
4-8Um Ponto Quatro CincoZero Ponto Sete Cinco& Gt;65
8-12.4Um Ponto Seis CincoZero Ponto Oito Cinco& Gt;60
12.4-18Um Ponto Nove ZeroUm& Gt;55



IMPEDÂNCIA NOMINAL& Nbsp; 50Oh, Oh
VIDAS MÉDICASDezSeis& Nbsp; Vezes
PODER MÉDIATemperatura Ambiente Média De 50W A 25°C, Reduzida Linearmente A 25W @ 85°C
TIPO DE CONECTORSMA( F)


Definição Da Interface

UmCR1NoveCR9
DoisCR2DezCR10
TrêsCR3OnzeNC
QuatroCR4DozeNC
CincoCR5TrezeNC
SeisCR6CatorzeGND
SeteCR7QuinzeVCC
OitoCR8


Figura Lógica

CR1CR2CR3CR4CR5CR6CR7CR8CR9CR10ESTADO SWITCH
5V0V0V0V0V0V0V0V0V0V1-COM ON, Outros Desconectar
0V5V0V0V0V0V0V0V0V0V2-COM ON, Outros Desconectar
0V0V5V0V0V0V0V0V0V0V3-COM ON, Outros Desconectar
0V0V0V5V0V0V0V0V0V0V4-COM ON, Outros Desconectar
0V0V0V0V5V0V0V0V0V0V5-COM ON, Outros Desconectar
0V0V0V0V0V5V0V0V0V0V6-COM ON, Outros Desconectar
0V0V0V0V0V0V5V0VZ0V7-COM ON, Outros Desconectar
0V0V0V0V0V0V0V5V0V0V8-COM ON, Outros Desconectar
0V0V0V0V0V0V0V0V5V0V9-COM ON, Outros Desconectar
0V0V0V0V0V0V0V0V0V5V10-COM ON, Outros Desconectar

Notas:
1. Dimensões Tolerância ±2%
2. Projetos Feitos Sob Encomenda Disponíveis.



Подробная информация о товаре
Имя:
Interruptor Do Guia De Ondas
Рабочая частота:
DC-18GHz
Рабочее напряжение:
DC12V, 24V
Тип разъема:
SMA( F)
изоляция:
> 55 DB
Страховой убыток:
≤1,00 DB
VSWR:
Um Ponto Nove
Приложение:
Sistema De Comunicação De Alta Frequência E Micro-ondas
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
