0.1-40 GHz Psat 19dBm Wideband LNA Amplificador De Baixo Ruído Para Sistemas De Comunicação Wideband

Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-PA-010040000-28C
Цена：
Связаться с нами Получите лучшую цену
Описание продукта

0.1-40 GHz Psat 19dBm Wideband LNA Amplificador De Baixo Ruído Para Sistemas De Comunicação Wideband



DDescrição

O Módulo é Projetado Para Aplicações Militares E Comerciais. As Mais Recentes Tecnologias De Dispositivos E& Nbsp; Métodos De Projeto São Empregados Para Oferecer Alta Densidade De Potência, Eficiência E Linearidade Em Um Pequeno, Leve & Amp; Nbsp; Pacote.



Especificação

Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25℃, E Em Um Sistema De 50Ω.



ELECTRICAL SPECIFICATIONS@25℃
PARÂMETROMINTÍPICOMÁXIMOUNIDADE
Faixa De FrequênciaZero Ponto Um
QuarentaGHz
Pequeno Ganho De SinalVinte E OitoTrinta
DB
Planeza Do Ganho De Sinal Pequeno
±3
DB
Figura De Ruído
Seis
DB
Saída Psat
Dezenove
DBm
Saída IP3
Vinte E Sete
DBm
Entrada VSWR
2:5:1
Razão
Saída VSWR
2:5:1
Razão
Fonte De Alimentação CC
Doze
Volt
Corrente
Quatrocentos
MA
RATAÇÕES AMBIENTAIS
PARÂMETROMINTÍPICOMÁXIMOUNIDADE
Potência Máxima De Entrada

0DBm
Temperatura De Funcionamento-40
+60℃
Temperatura Não Operacional-40
+85℃
Humidade Relativa (sem Condensação)
Noventa E Cinco
%
Altitude (MIL-STD-810F)Dez Mil
Trinta MilPés
Choque / Vibração (MIL-STD-810F)
Airbone

ESPECIFICAÇÕES MECÂNICAS
PARÂMETROVALORLIMITESUNIDADE
Dimensões50*30*15MÁXIMOMilímetro
PesoCinquentaMÁXIMOGrama
Entrada De Conectores RFSMA-F

Saída Dos Conectores RFSMA-F

ImpedânciaCinquenta
Ohms

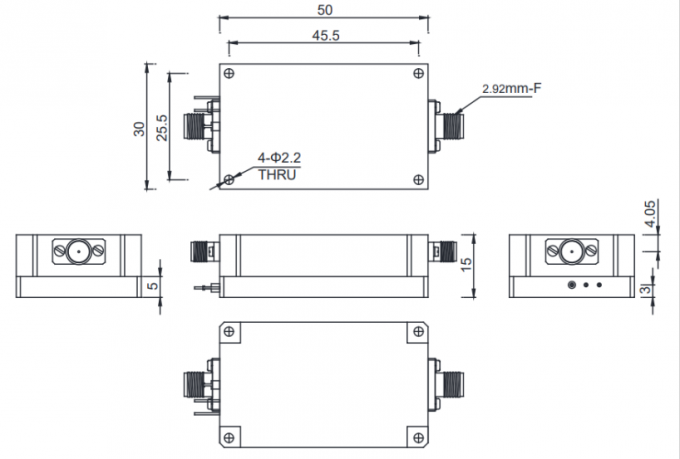

EsboçoNEDimensionalDesenho





0.1 To 40 GHz Wideband LNA Low Noise RF Amplifier Psat 19 dBm 0


Подробная информация о товаре
Диапазон частот:
0,1-40 GHz
Источник питания постоянного тока:
12V
Прирост:
30dB
Коэффициент шума:
6dB
Разъемы:
Entrada: SMA-Feminino, 50ohm; Saída: SMA-Feminino, 50ohm
Изменение коэффициента усиления:
Вход КСВ:
2:5:1
Выходной уровень P1dB:
19dB
Рабочая температура:
-40～+60℃
Приложения:
Sistemas De Comunicação De Banda Larga,Analisadores De Espectro E Equipamentos De Teste,Radar E Sistemas De Vigilância,Contramedidas Eletrônicas
Размеры:
50*30*15mm
Упаковка:
Embalagem Padrão
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
