Figura De Baixo Ruído Do Módulo De Comunicação Ultra-wideband, Amplificador De Potência Alta Do RF Da Linearidade 500-2700MHz

Local de origem: China
Marca: SWT
Número do modelo: SW-PA-05002700-50C
Preço: $3580/unidades
Detalhes do Produto
Nome:
Amplificador De Potência RF De 500-2700MHz
Frequência de funcionamento:
500-2700MHz
Psat Output Power:
100W
Ganho:
50dB
Entrada Vswr:
Dois
Planeza do Ganho de Potência:
±2dB
Sinais Spurious:
- 50dBc.
Sinais harmônicos:
- 15dBc.
Temperatura de funcionamento:
-25~55°c
Aplicação:
Communication,EMC Test,Electronic Warfare
Pacote "Transportes":
Cartonagem
Especificação:
250 * 160 * 25mm
Condições de Pagamento e Envio
Quantidade mínima de encomenda
1/pcs
Detalhes da embalagem
Embalagem padrão
Tempo de entrega
5-8 dias úteis
Condições de pagamento
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidade de fornecimento
100 pcs por mês
Descrição do produto

Figura De Baixo Ruído Do Módulo De Comunicação Ultra-wideband, Amplificador De Potência De Alta Linearidade 500-2700MHz 50dB RF

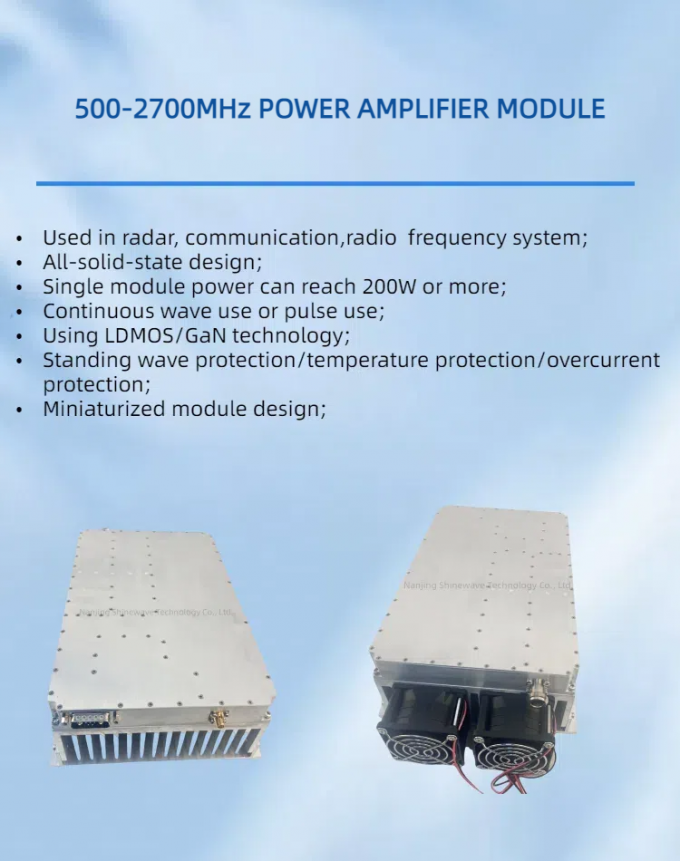

Ultra-Wideband Communication Module Low Noise Figure, High Linearity 500-2700MHz 50dB RF Power Amplifier 0

 Descrição



O Módulo De Banda Ultralarga De 500-2700MHz Cobre Uma Faixa De Frequência De 500MHz A 2700MHz, Tornando-o Versátil Para Vários Sistemas De Comunicação E Radar.

  1. Faixa De FrequênciaAbrange 500MHz A 2700MHz, Adequado Para Uma Ampla Gama De Aplicações De Comunicação E Radar.

  2. Potência De Saída: Tipicamente Oferece Saída De Potência Ajustável Para Atender Diferentes Requisitos.

  3. Largura De Banda: Possui Uma Grande Largura De Banda, Suportando Necessidades Complexas De Processamento E Transmissão De Sinal.

  4. ModulaçãoSuporta Vários Tipos De Modulação Como AM, FM, PM, Adaptando-se A Diferentes Requisitos De Processamento De Sinal.

  5. Flexibilidade: Pode Ser Controlado E Ajustado Através De Interfaces De Software Ou Hardware, Permitindo Integração E Gerenciamento Flexíveis Do Sistema.

  6. Aplicações: Adequado Para Sistemas De Radar, Estações Base De Comunicação, Monitoramento De Espectro De Rádio, Etc., Atendendo às Demandas De Processamento E Transmissão De Sinal Complexos.

  7. Características: Pode Incluir Figura De Baixo Ruído, Linearidade Alta, Desempenho Estável, Garantindo Excelente Operação Sob Várias Condições.

Este Módulo De Banda Ultralarga é Um Componente Crucial Em Sistemas De Comunicação E Radar, Fornecendo Recursos De Processamento E Transmissão De Sinal De Alto Desempenho Para Uma Ampla Gama De Aplicações Complexas.

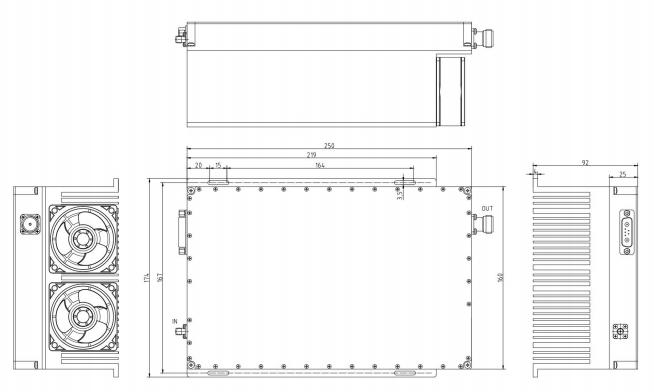

Esboço Dimensional Desenho





Ultra-Wideband Communication Module Low Noise Figure, High Linearity 500-2700MHz 50dB RF Power Amplifier 1



Especificação



Desempenho Típico Em +28V DC +25oC, E Em Um Sistema De 50Ω.



RF / ELECTRICAL
PARÂMETROMINTIPO.MÁXIMOUNIDADE
Frequência De FuncionamentoQuinhentos
Dois Mil E SetecentosMHz
Entrada RF
0
DBm
Potência P-sat
Cinquenta
DBm
Ganho De Potência
Cinquenta
DB
Planeza Do Ganho De Potência
±2±2.5DB
Impedância In-OutCinquentaOh, Oh
Sinais Spurious
-50
DBc
Sinais Harmônicos
-15-10DBc
Tensão De Funcionamento
Vinte E OitoTrinta E SeisV DC
Correntes
Quinze
A
Entrada VSWR

Dois



MECÂNICA
PARÂMETROVREGIÃOUNIT
Dimensões (comprimento X Largura X Altura)250* 160* 25Mm
Conectores RF (entrada / Saída)SMA KFD/ N- Type Women--
Conector DC / ControleD-SUB 7W2--
ArrefecimentoDissipação De Calor Refrigerada A Ar, Tamanho A Ser Determinado--
Montagem3- 6 Furo Thru--
Peso≤4Kg



AMBIENTAL& Nbsp;/ Protecções
PARÂMETROMINMAXUNIT
Temp De Funcionamento (Temp De Habitação)-25+55°C
Intervalo De Humidade0-90%
Temperatura De Desligamento Da Placa De Base PA+ 80°C



INPUT/PRODUTOS& Nbsp;PINS
AMPLIFIER& Nbsp; CCONECTOR TYPE:DB9
TRIAD& Nbsp; CABLE& Nbsp; PART& Eu Não Sei. NUmber:——
PIN& Eu Não Sei. NUMBERLABELDDescrição
1-2-VDC+28V
TrêsGNDSolo
QuatroMonitor TemporárioTensão De Referência: 750mV @ 25°C, Escala: 10mV/°C
CincoAmplificador ActivarTTL Lo Ou Nenhuma Conexão = Desativar, TTL Hi = Ativar
6-7GNDSolo







Nanjing Shinewave Technology Co., Ltd..é criada no ano de 2008,e S uma empresa especializada na pesquisa e desenvolvimento, produção e vendas de RF microondas ativo, componentes passivos e subsistemas. Com base na equipe de pesquisa acadêmica da Universidade de Nanjing de Aeronáutica e Astronáutica, nossa empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com talentos de doutor e mestrado, e constantemente atrai talentos proeminentes na indústria e estudantes proeminentes de universidades famosas para expandir a equipe.

Nossa empresa tem cerca de 20 patentes de invenção autorizadas na antena reconfigurável ativa, passiva do comutador de fase do dispositivo, etc. Os campos de aplicação estão relacionados a contramedidas eletrônicas de radar, aeroespacial, navegação e outros campos militares. Ao mesmo tempo, também é amplamente utilizado em comunicação de microondas, comunicação móvel e outros produtos do mercado civil, cobrindo componentes e antenas de dispositivos de microondas RF, entre os quais, produtos ativos incluem amplificador de potência de microondas de estado sólido de alta potência, módulo transceptor de amplificador de baixo ruído, conversor de frequência para cima e para baixo, fonte de frequência, etc. Os produtos passivos incluem filtro de microondas, divisor de potência duplexador, acoplador, sintetizador de potência, etc. Os produtos de antena são baseados principalmente em várias antenas de chifre de alto ganho, que cobre VHF, UHF, L-banda, S-banda, C-banda, X-banda, Ku banda e assim por diante.

Nossa  empresa está localizada na bela capital antiga de seis dinastias,  em Nanjing Yuhuatai District Big Data Industrial Base. Para atender às necessidades especiais dos clientes e requisitos de índice mais elevados, além dos produtos padrão, também fornecemos aos clientes métodos de desenvolvimento de produtos personalizados, dedicados a fornecer aos clientes produtos e serviços rápidos e de alta qualidade.















1.As nossas vantagens

Contando com a equipe de pesquisa acadêmica de universidades famosas, a empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com doutorado e mestrado' s talentos de graduação, e continua a absorver excelentes talentos na indústria e estudantes proeminentes de universidades famosas para fortalecer a equipe. A empresa possui cerca de vinte patentes de invenção autorizadas em dispositivos de microondas, circuitos e antenas. O campo de aplicação envolve radar, contramedidas eletrônicas, aeroespacial e aviação.

2.Sobre a Personalização

Nós podemos personalizar de acordo com o cliente' s requisitos, basta dizer-nos a frequência, ganho, poder.

3.Sobre o Tempo de Entrega

Os produtos personalizados são normalmente 4-6 semanas, se em estoque 1-2 semanas podem ser enviados.

4.Como a qualidade é garantida

1)Controle de qualidade: Testando rigorosamente matérias-primas e o processo de produção para atender aos padrões.

2)Testes de desempenho: realização de testes ambientais e de funcionalidade para verificar a saída de potência e outras métricas-chave.

3)Garantia e suporte: Fornecer um período de garantia e suporte técnico para resolver problemas durante o uso.

4)Auditorias de fábrica: Realizando regularmente auditorias de qualidade internas e de terceiros.

5.Método de entrega

Se você tem seu próprio remetente de frete, nós podemos enviar para o seu remetente de frete designado, se não, nós podemos escolher a maneira mais conveniente de entrega, tais como DHL, Fedex, frete aéreo, frete marítimo.

6.Método de pagamento

L/C, D/A, D/P, T/T, Western union, Moneygram, Paypal, Alipay, Banco.
