Amplificador De Potência Ultra Wideband Personalizado De 80-1000MHz 850W (montado Em Rack) Para Teste EMC Com Alto Ganho
Descrição

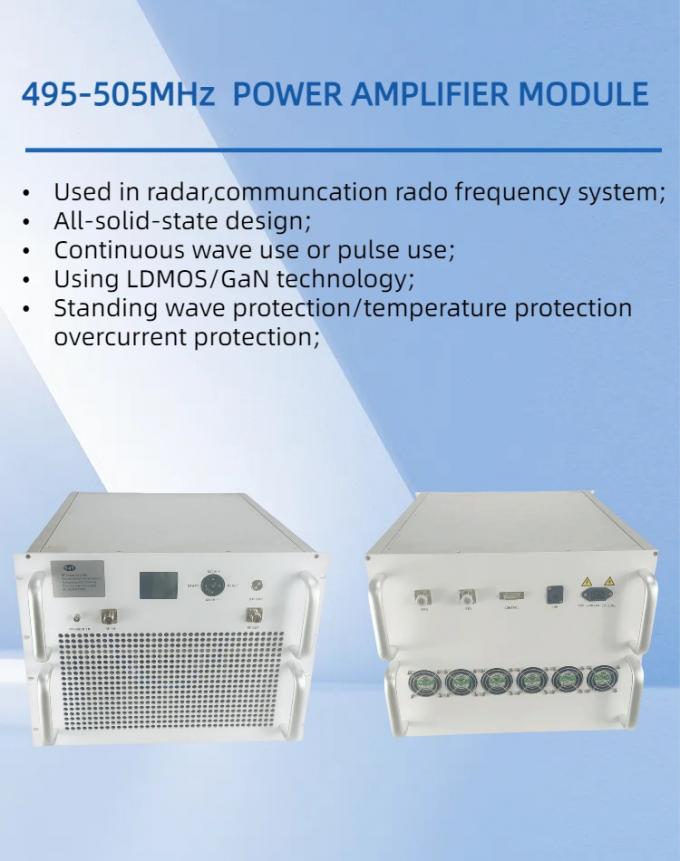

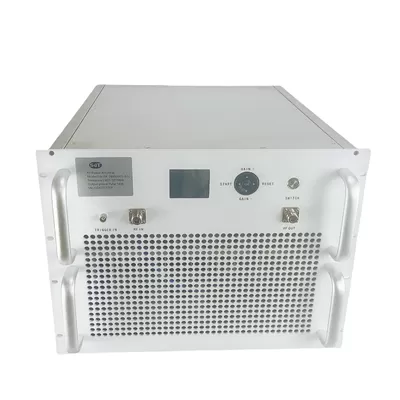

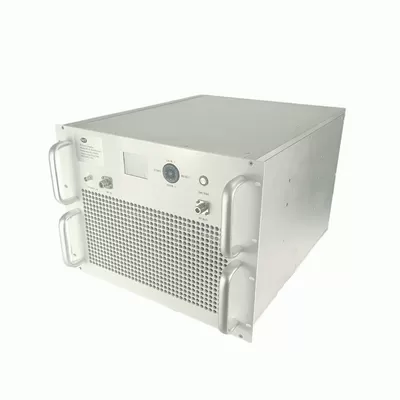

O Amplificador De Potência RF De Pulso 5KW 495-505MHz é Um Amplificador De Potência RF De Alto Desempenho Projetado Para Fornecer Potência Forte E Estável Na Faixa De Frequência 495-505MHz. Capaz De Emitir Até 5KW No Modo De Pulso, Este Amplificador é Adequado Para Uma Variedade De Aplicações Exigentes, Tais Como Sistemas De Radar, Guerra Eletrônica, Sistemas De Comunicação E Outros Cenários Que Exigem Sinais De RF De Alta Potência.
Principais Características:
Potência De Alta Potência:& Nbsp; Fornece Até 5KW Saída De Potência De Pulso Na Faixa De Frequência 495-505MHz.
Largura De Banda Larga:& Nbsp; Adequado Para Várias Aplicações Dentro Da Faixa De Frequência 495-505MHz.
Eficiência Elevada:& Nbsp; Utiliza Tecnologia Avançada De Amplificação De Potência Para Garantir Conversão De Energia Eficiente, Reduzindo A Perda De Energia.
Estabilidade E Fiabilidade:& Nbsp; Projetado Para Estabilidade De Operação A Longo Prazo E Alta Confiabilidade, Tornando-o Adequado Para Ambientes Agressivos.
Mecanismos De Protecção:& Nbsp; Proteção Embutida Contra Superaquecimento, Sobrecorrente E Sobretensão Para Garantir Uma Operação Segura.
Design Compacto:& Nbsp; Tamanho Pequeno E Leve Para Fácil Integração E Instalação.
Aplicações:
Sistemas De Radar:& Nbsp; Fornece Sinais De Pulso Fortes Para Suportar Funções De Detecção E Rastreamento De Radar.
Guerra Electrónica:& Nbsp; Oferece Suporte De Alta Potência Em Contramedidas Eletrônicas E Aplicações De Bloqueio De Sinal.
Sistemas De Comunicação:& Nbsp; Melhora A Cobertura E A Qualidade Dos Sinais De Comunicação.
Teste EMC:& Nbsp; Usado Para Testes E Validação De Compatibilidade Eletromagnética.
Resumo:& Nbsp; O Amplificador De Potência RF De Pulso 5KW 495-505MHz é Um Amplificador De Potência RF Versátil Que Combina Alta Potência De Saída, Eficiência E Confiabilidade. É Ideal Para Vários Campos, Tais Como Radar, Guerra Eletrônica, Comunicação E Testes EMC. Seu Projeto Avançado E Mecanismos De Proteção Garantem Uma Operação Estável A Longo Prazo, Tornando-a A Escolha Perfeita Para Aplicações De Alta Demanda.
Especificação
TÍPICO Desempenho Em 220V AC +25oC, E IN A 50O Sistema.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Quatrocentos E Noventa E Cinco | Quinhentos E Cinco | MHz | |
| Entrada RF | 0 | Cinco | DBm | |
| Ganho De Potência | Sessenta E Sete | DB | ||
| Potência De Saída P-sat | Sessenta | Sessenta E Sete | DBm | |
| Planeza Do Ganho De Sinal Pequeno | ±1 | DB | ||
| Planeza Do Ganho De Potência | ±1 | DB | ||
| Impedância De Entrada/saída | Cinquenta | Oh, Oh | ||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos | -20 | DBc | ||
| Passo De Controlo De Ganhos | Zero Ponto Cinco | DB | ||
| Largura Do Pulso | Cinco | Vinte E Cinco | Nós | |
| Período De Repetição | Dez | Quinhentos | Hz | |
| Tempo De Subida/queda | Cem | Ns | ||
| Coeficiente De Desvio De Fase | Zero Ponto Cinco | Sabes Que Mais? Eu Não Sei.℃ | ||
| Coeficiente De Desvio De Ganho | Um Ponto Cinco | % / K | ||
| Mudança De Fase De Saída Da Potência Mínima Para Máxima | ±10 | ±15 | Você | |
| Modo De Disparo | Acionador Externo | |||
| Tensão De Funcionamento | Duzentos | Duzentos E Vinte | Duzentos E Sessenta | V AC |
| Fonte De Alimentação | Mil | W | ||
| Entrada/Saída VSWR | Dois | |||
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (W X D X H) | A Norma 19 Polegadas ElaSe For 8U Alta, 482*550*356 | Mm |
| Conectores RF (Entrada / Saída) | N-K / Tipo 1-5/8 (fêmea) | -- |
Conector De Controlo (Opção1) | DB15: Controlo De Ligar/desligar; Controle De Ganho; Monitorização ParâmetroTer Incluir A Saída Potência, Temperatura Remoto Controlo E MonitLata De Oring Be Realizado Através RS232 |
-- |
| Conector De Controlo (Opção2) | RJ45: Remoto Controlo E A Monitorização Pode Be Realizado Através LAN | |
| Arrefecimento | Sistema De Arrefecimento Incorporado, Ar Forçado Arrefecimento | -- |
| Peso | ≤Cinquenta | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Funcionamento Temp. | -25 | +55 | °C |
| Umidade Intervalo | 0-90 | % | |
| Amplificador Safeguard TeMP. | +80 | °C | |
| Protecções | Com Proteção Sobre A Temperatura, Entrada Sobre Proteção Do Poder, Saída& Nbsp; Proteção Contra Incompatibilidade VSWR 4:1 | ||
| INPUT/OUTPUT& Nbsp;Conector Do Painel | ||
| AMPLIFIER CONNECTOR& Nbsp;TYPE: | —— | |
| TRIAD CABLE PART NUMBER: | —— | |
| NUMBER | Tipo De Interface | DDescrição |
| X1 | N-FK | RF IN |
| X2 | Tipo 1-5/8 | RF OUT |
| X3 | LCD Mostrar | Computador Humano Interacção Interface |
| X4 | Mudar | CA/220V/50Hz |
| X5 | RJ45 | LAN |
| X6 | DB15 | Controlo Interface |
| X7 | N-FK | Engate Dianteiro Porto |
| X8 | N-FK | Inverter Acoplamento Porto |
| Conector Definição | ||
| AMPLIFIER CONNECTOR& Nbsp;TYPE: | DB15 | |
| TRIAD CABLE PART NUMBER: | —— | |
| NUMBER | Definição | DDescrição |
| Um | PA Activar | TTL Hi= Activar, TTL Lo = DIsable Ou Não Ligação |
| Dois | Saída Potência& Nbsp; Monitorização | Saída Potência Detecção (Volta Analógica De SaídaTo) |
| Três | Inverter Potência& Nbsp; Monitorização | Inverter Potência Detecção (Saída Analógica Tensão) |
| Quatro | Temp Monitorização | Temp Monitorização Alarme (Tensão Analógica De Saída) |
| Cinco | GND | GND |
| Seis | RXD |
Série RS232 Autocarro Interface (TTL) |
| Sete | TXD | |
| Oito | GND | |
| 9-15 | NC | NC |
| Peças Lista | ||
| NUMBER | Nome | DDescrição |
| Um | 220V AC Potência Cabo | 220V AC Potência Cabo |
| Dois | RF Cabo De Saída | 1-5/8 Tipo A DIN Cabo |
| Três | LAN Cabo | LAN Cabo |
| Quatro | Conector DB15 | Controlo Interface |
| Cinco | Certificado De& Nbsp; Conformidade | Certificado De Conformidade |
| Seis | Teste Relatório | Teste Relatório |
