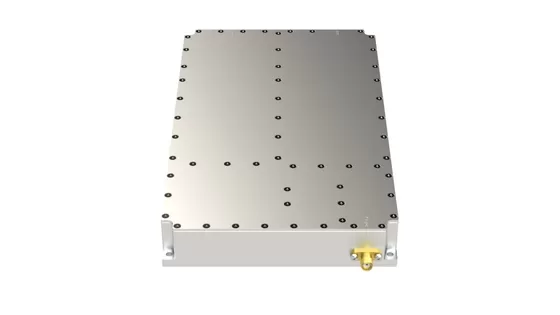

Amplificador Linear RF Do Amplificador UHF Do Poder Superior De 600-960 MHz Psat 53 DBm Para Comunicações Sem Fio, Sistemas De Radar
DDescrição
O Amplificador UHF De Alta Potência De 600-960 MHz Psat 53 DBm é Um Dispositivo Especializado Projetado Para Amplificar Sinais De Radiofrequência (RF) Dentro Da Faixa De Ultra-alta Frequência (UHF), Especificamente Na Faixa De Frequência De 600 MHz A 960 MHz. Aqui & Amp;# 39; S Uma Introdução Detalhada A Este Amplificador De Alta Potência:
Faixa De Frequência: Este Amplificador Opera Dentro Da Banda UHF, Cobrindo Frequências De 600 MHz A 960 MHz. A Banda UHF é Comumente Usada Em Vários Sistemas De Comunicação, Incluindo Comunicações Móveis, Transmissão De Televisão, Sistemas De Microfone Sem Fio E Aplicações Industriais.
Psat E Potência: O Amplificador Fornece Uma Psat (potência De Saída Saturada) De 53 DBm, Que é Equivalente A Aproximadamente 200 Watts (200W) De Potência. Este Nível De Saída De Alta Potência é Adequado Para Aplicações Que Exigem Amplificação Substancial De Potência Dentro Da Faixa De Frequência Especificada.
Aplicações: O Amplificador UHF De Alta Potência De 600-960 MHz Psat 53 DBm Encontra Aplicações Em Uma Ampla Gama De Campos, Incluindo Infraestrutura De Telecomunicações, Estações De Radiodifusão, Teste E Medição De RF, Transmissão De Dados Sem Fio E Equipamentos Industriais De RF.
Características De Desempenho: Estes Amplificadores São Projetados Para Fornecer Alto Ganho E Eficiência, Mantendo A Integridade E Estabilidade Do Sinal. Eles Geralmente Incluem Recursos Como Figura De Baixo Ruído, Alta Linearidade E Largura De Banda Larga Para Atender às Demandas Dos Sistemas Modernos De RF.
Confiabilidade E DurabilidadeOs Amplificadores UHF De Alta Potência São Projetados Para Confiabilidade E Durabilidade, Garantindo Desempenho A Longo Prazo E Robustez Em Várias Condições Operacionais.
Design Compacto: Apesar De Sua Alta Potência De Saída, Muitos Amplificadores UHF De Alta Potência São Projetados Para Serem Compactos E Eficientes, Tornando-os Adequados Para Integração Em Diferentes Sistemas E Aplicações Onde O Consumo De Espaço E Energia São Considerações.
Em Resumo, O Amplificador UHF De Alta Potência Psat 53 DBm De 600-960 MHz é Um Componente Crítico Em Sistemas De RF Que Exigem Amplificação Substancial De Potência Dentro Da Faixa De Frequência UHF. Oferece Alto Desempenho, Confiabilidade E Versatilidade, Tornando-o Adequado Para Uma Ampla Gama De Aplicações De Comunicação, Radiodifusão, Testes E Industriais Que Exigem Uma Saída De Potência Significativa.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Seiscentos | Novecentos E Sessenta | MHz | |
| Entrada RF | 0 | DBm | ||
| Potência De Psat | Cinquenta E Três | DBm | ||
| Ganho | Cinquenta E Três | DB | ||
| Planeza Do Ganho De Potência | ±1.5 | DB | ||
| Impedância De Entrada/saída | Cinquenta | Oh, Oh | ||
| Perda De Retorno De Entrada | -15 | DB | ||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos@ Pout-200W (dB) | -25 | DBc | ||
| Tensão De Funcionamento | Duzentos E Vinte | AC | ||
| Current@pout : 53 Dbm CW | Dois | A | ||
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (L X A X P) | Mm | |
| Conectores RF (entrada / Saída) | SMA KFD/ N- Type Women | -- |
| Conector De Controlo | DB9 | -- |
| Conector CA | XCM | |
| Luz Indicadora De Energia | Verde( Normal) | |
| Luz Indicadora De Avaria De Onda Em Pé | Vermelho( Alarme ) | |
| Arrefecimento | Dissipador De Calor Com Ventilador De Refrigeração Integrado | -- |
| Montagem | -- | |
| Peso | ≤20 | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temp De Funcionamento (Temp De Habitação) | -22 | +55 | °C |
| Intervalo De Humidade | 0-90 | % | |
| Entrada Máxima De RF | +10 | DBm | |
| Temperatura De Desligamento Da Placa De Base PA | +85 | °C | |
| Proteções VSWR Elevadas | Amplificador De Potência Tem Proteção De Porta Aberta / Curta Configurar Os Isoladores De Entrada E Saída | ||
| INPUT/OUTPUT PINS | |||
| AMPLIFIER CONNECTOR TYPE: | DB9 | ||
| TRIAD CABLE PART NUMBER: | —— | ||
| PIN NUMBER | LABEL | DDescrição | |
| Um | Amplificador Activar | TTL Hi = Ativar, TTL Lo = Desativar Ou Sem Conexão | |
| Dois | GND | GND | |
| Três | FWD | Detecção De Potência Dianteira (TTL Hi = Normal, TTL Lo = Falha) | |
| Quatro | REV | Detecção De Energia Reversa (TTL Hi = Normal, TTL Lo = Falha) | |
| 5-9 | NC | NC | |
| INPUT PINS | |||
| AMPLIFIER CONNECTOR TYPE: | XCM | ||
| TRIAD CABLE PART NUMBER: | —— | ||
| PIN NUMBER | LABEL | DDescrição | |
| Um | L | Linha De Fogo | |
| Dois | N | Linha Nula | |
| Três | FG | Terra Da Cremalheira | |
| Interface De Interacção Humano-computador | |
| Tipo De Interacção Humano-computador | Ecrã LCD De 2,8 Polegadas |
| Informação De Saída | Os Parâmetros De Monitorização Incluem: 1, Potência De Saída; 2,temperatura; 3, Informação Da Falha (VSWR Elevado) |
