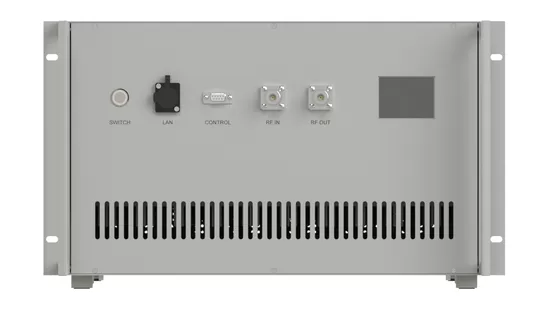

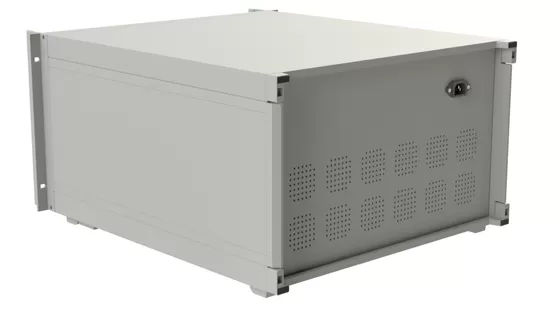

12.75-13.25GHz Ku Banda Amplificador Psat 800W RF Antena Amplificador
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-PA-1275013250-59C
Цена：
Описание продукта
Ku Banda Amplificador De Potência 12.75-13.25 GHz Psat 800W RF Amplificador De Potência
DDescrição
O Módulo é Projetado Para Aplicações Militares E Comerciais. As Mais Recentes Tecnologias De Dispositivos E Métodos De Design São Empregados Para Oferecer Alta Densidade De Potência, Eficiência E Linearidade Em Um Pacote Pequeno E Leve.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25℃, E Em Um Sistema De 50Ω.
| ELECTRICAL SPECIFICATIONS@25℃ | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Faixa De Frequência | Doze Ponto Sete Cinco | Treze Ponto Dois Cinco | GHz | |
| Ganho | Cinquenta E Nove | DB | ||
| Valor De Controlo Do Ganho | DB | |||
| Ganhar Planeza | ±3 | DB | ||
| Figura De Ruído | DB | |||
| Potência De Saída (Psat) | Oitocentos | Watt | ||
| Spurious | Sessenta | DBc | ||
| Harmonic | Setenta | DBc | ||
| Entrada VSWR | 1.5:1 | Razão | ||
| Tensão De Entrada | 28V | |||
| Interface Homem-Computador | Informações Da Exposição Do LCD: Tensão, Corrente, Ganho | |||
| Interfac De Controlo De Programas | RS422 E Ethernet | |||
Nota:
1. Consumo De Energia& 4000W.
2.1M3: ≥225dBc, Intervalo De Dois Tons 5MHz, único Tom 53dBm Teste.
3.On Proteção De Temporização, Proteção Sobre Tensão, Proteção Sobre Corrente, Proteção Sobre Reflexo
| RATAÇÕES AMBIENTAIS | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Potência Máxima De Entrada | Três | DBm | ||
| Temperatura De Funcionamento | -20 | +50 | ℃ | |
| Temperatura Não Operacional | -40 | +85 | ℃ | |
| Humidade Relativa (sem Condensação) | Noventa | % | ||
| Altitude (MIL-STD-810F) | Dez Mil | Trinta Mil | Pés | |
| Choque / Vibração (MIL-STD-810F) | Airbone | |||
| ESPECIFICAÇÕES MECÂNICAS | |||
| PARÂMETRO | VALOR | LIMITES | UNIDADE |
| Dimensões | 6U | MÁXIMO | Milímetro |
| Peso | Sessenta Mil | MÁXIMO | Grama |
| Entrada De Conectores RF | SMA-F | ||
| Saída Dos Conectores RF | WR75 | ||
| Conectores De Detecção Frente / Reversa | |||
| Impedância | Ohms | ||
Подробная информация о товаре
Имя:
Amplificador De Potência RF De 12.75-13.25GHz
Рабочая частота:
12,75-13,25 GHz
Выходная мощность Psat:
800W
Прирост:
59dB
Входной Vswr:
1.5:1
Плоскость коэффициента усиления мощности:
±3dB
Ложные сигналы:
60dBc
Гармонические сигналы:
70dBc
Рабочая температура:
-20~50°c
Приложение:
EMC Test,Communications, Radar System
Транспортная упаковка:
Cartonagem
Спецификация:
6U
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
Отправить запрос
