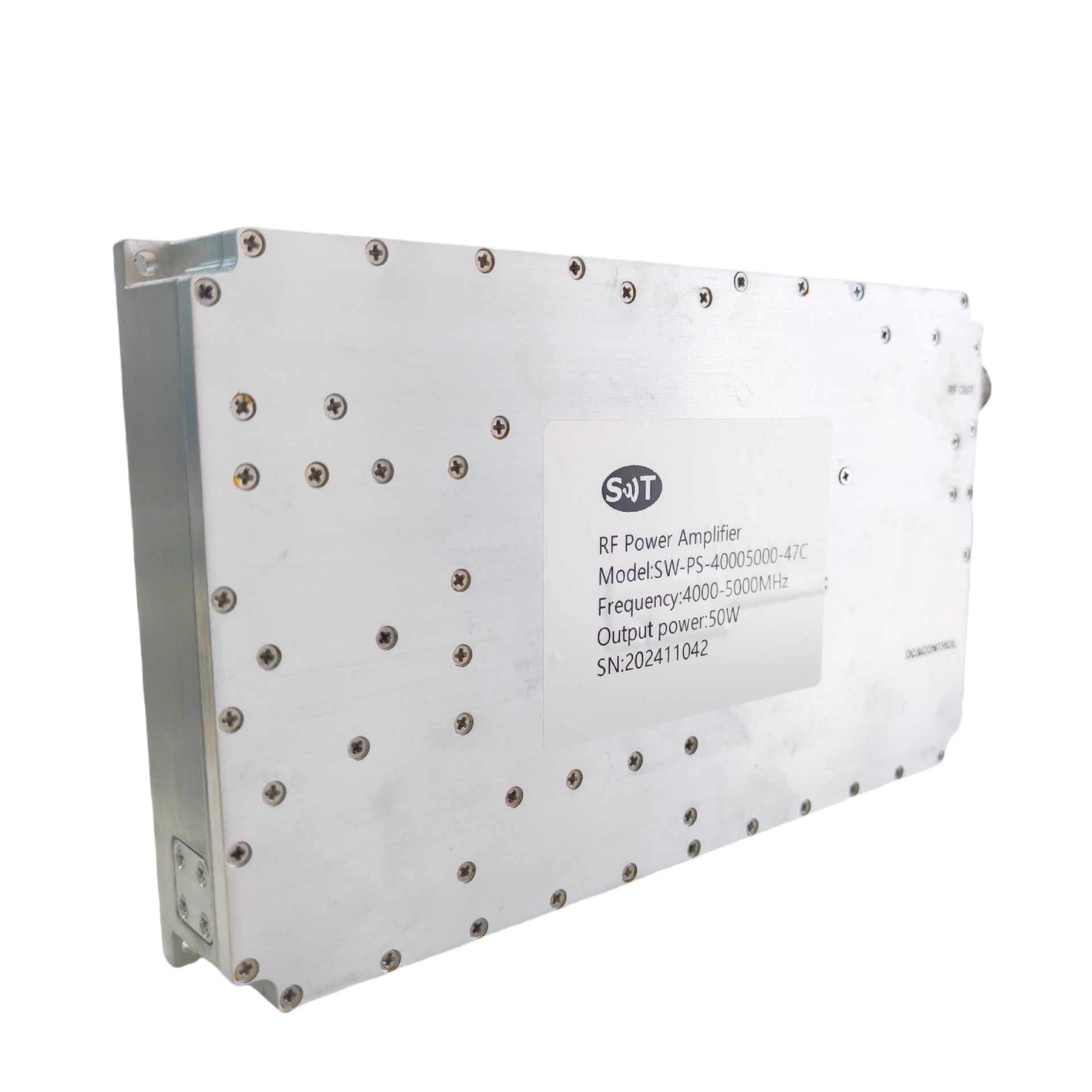

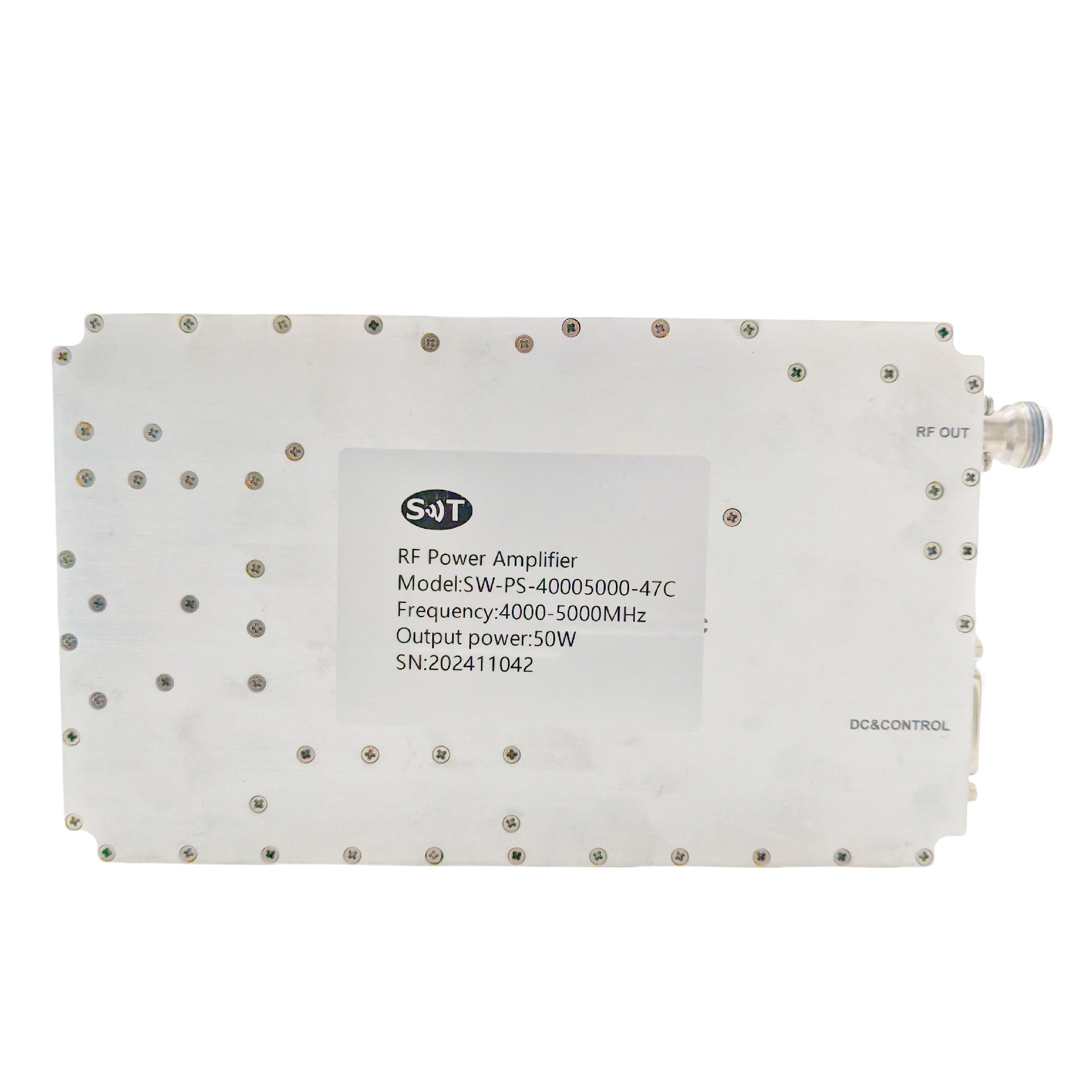

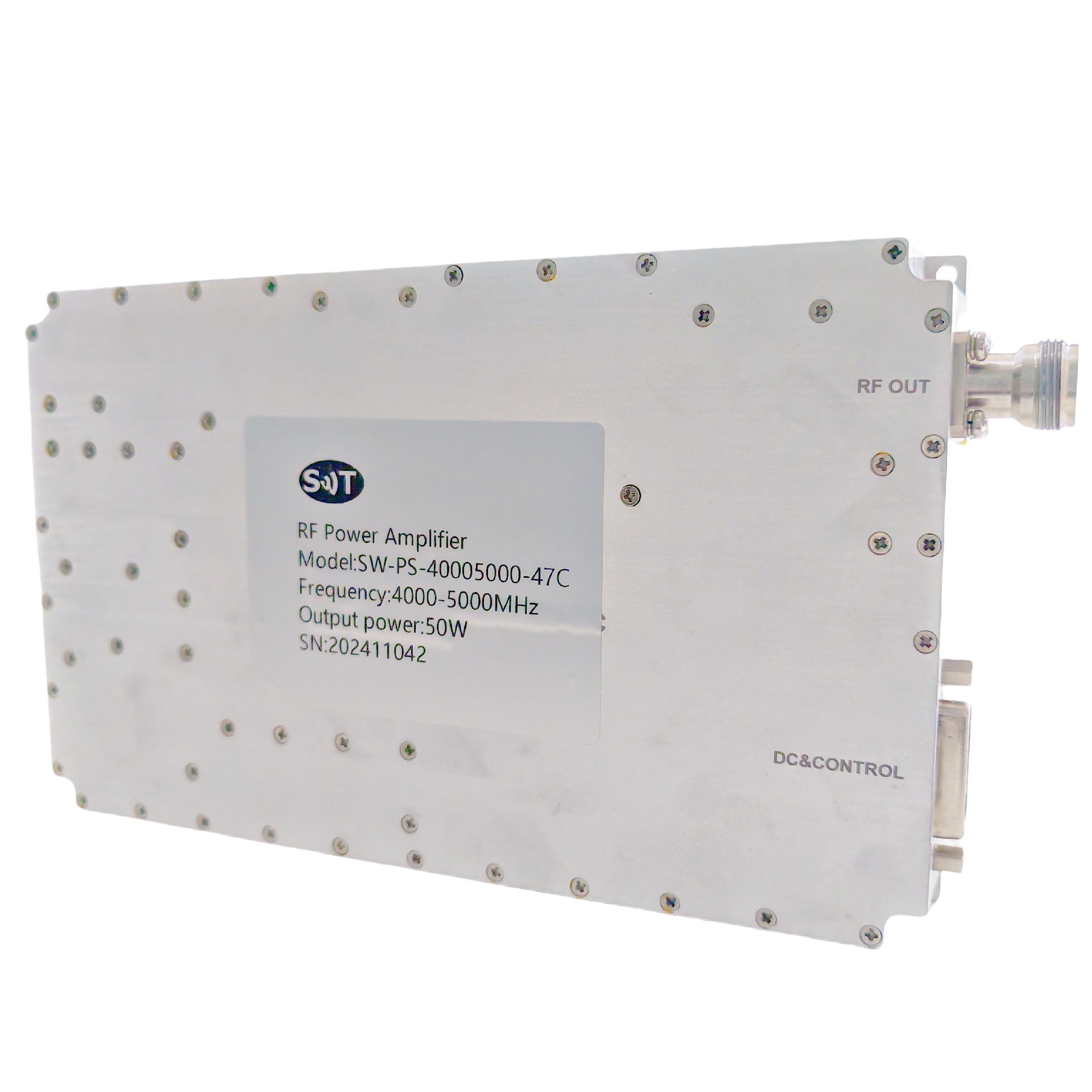

Amplificador De Potência RF Personalizado De Alta Linearidade 4000-5000 MHz Para Sistemas De Comunicação Sem Fio Com Tecnologia GaN
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-PS-40005000-47C
Цена：$1000-2500/pcs
Описание продукта
CARACTERÍSTICAS
Alta Eficiência
Comunicação Sem Fios
Sistemas De Radar
Guerra Electrónica
Especificação
TÍPICODesempenhoEm-28VDC+25OC,EINA50OSistema.
RF / ELECTRICAL | ||||
PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
Funcionamento Frequência | Quatro Mil | MHz | ||
Modo De Oeração | ||||
Saída | Quarenta E Seis Ponto Cinco | Quarenta E Sete | DBm | |
Planeza Do Ganho De Potência | ±Dois Ponto Cinco | DB | ||
Input& Nbsp; VSWR | Dois | |||
Tensão De Funcionamento | Vinte E Oito | VDC | ||
Impedância In-Out | Cinquenta | Ω | ||
Corrente | Oito | A | ||
MECHANICAL | ||
PARÂMETRO | VREGIÃO | UNIT |
Dimensões(L)XWXH) | 200x120x30 | Mm |

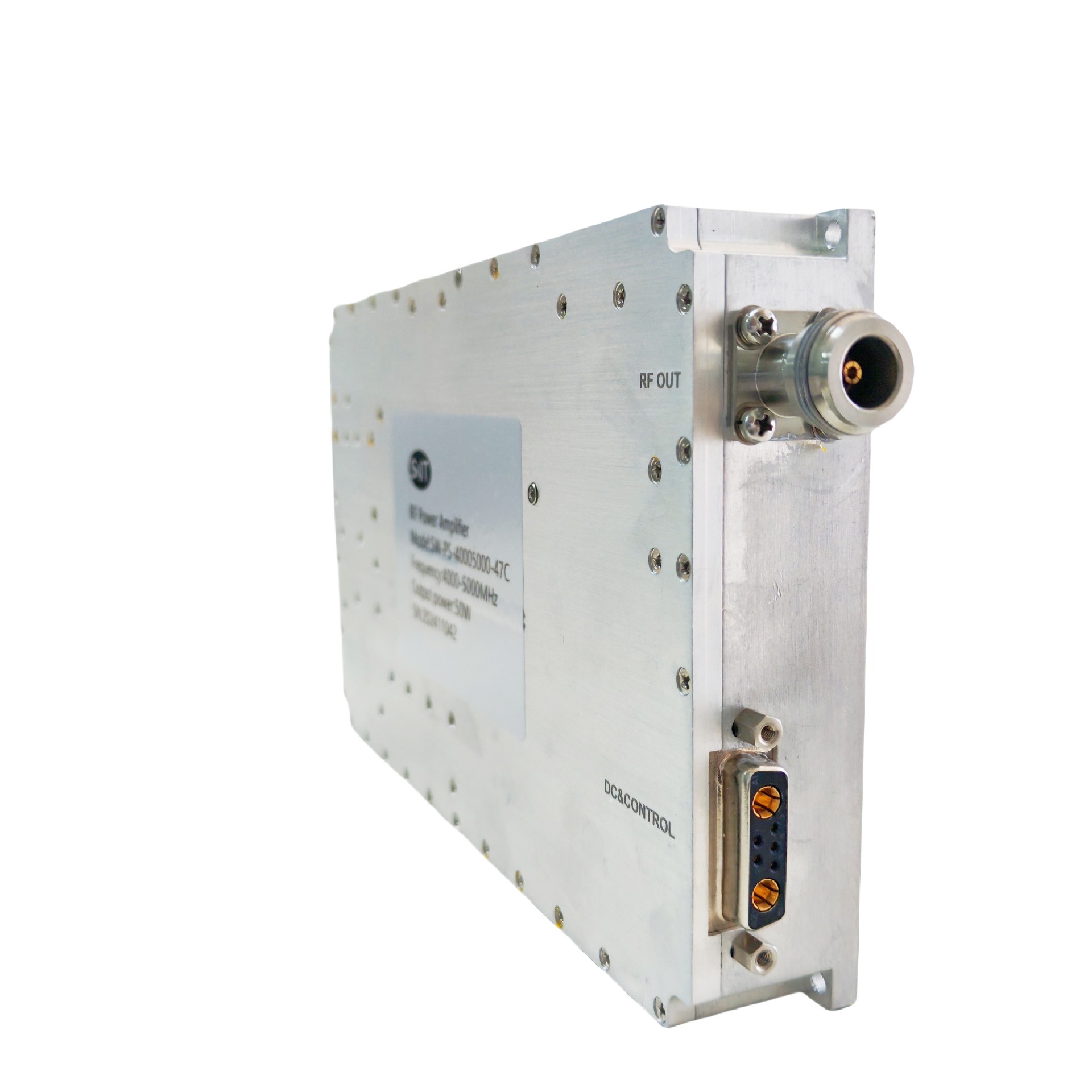

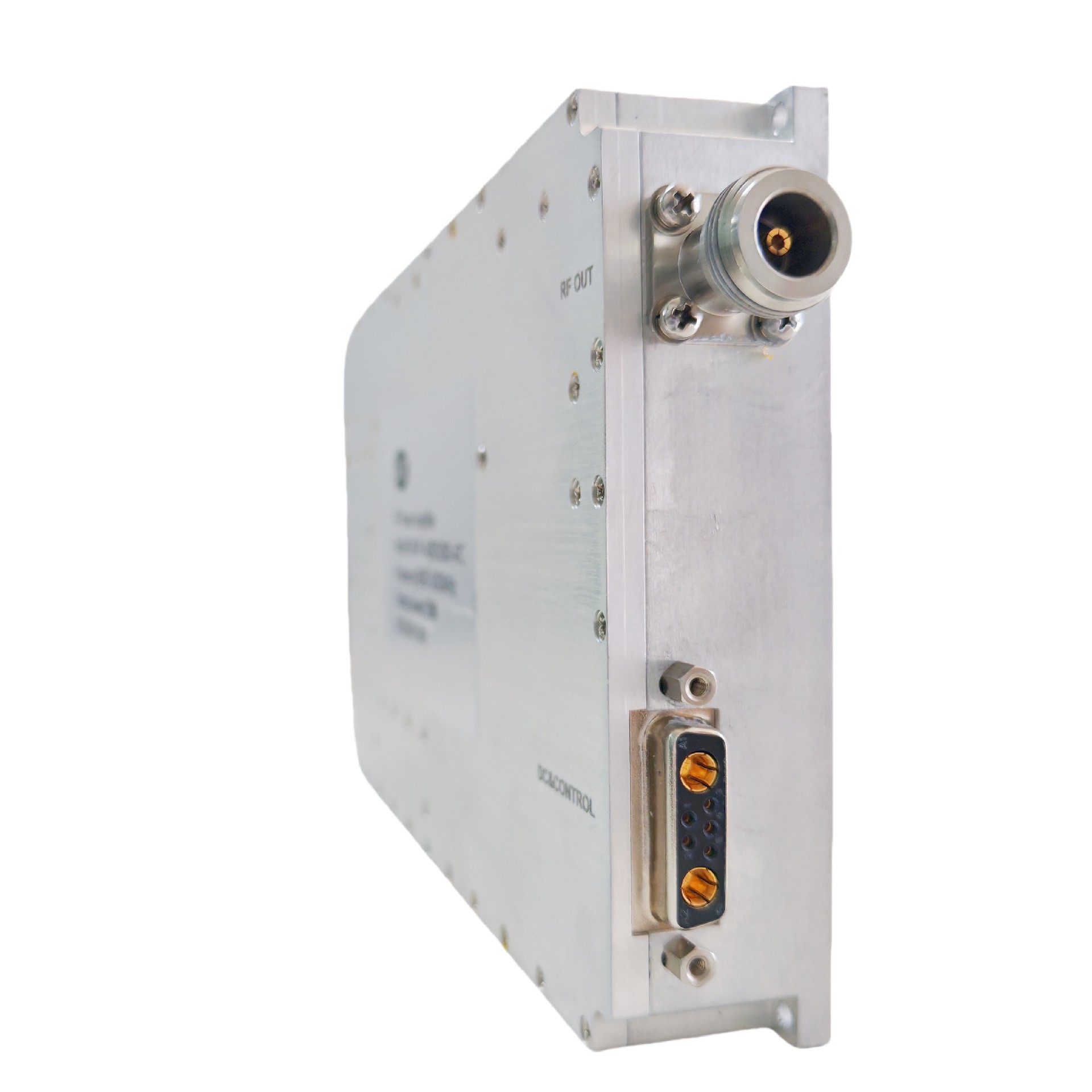

RF Conectores Produção) | N- KFD | -- |
Controlo Conector | D SUB 7W2 | -- |
Arrefecimento | Considere Dissipação De Calor Com O Sistema | -- |
Montagem | ThruBuraco | -- |
Peso | ≤Um Ponto Cinco | Kg |
ENVIRONMENTAL / PProteger | |||
PARÂMETRO | MIN | MAX | UNIT |
FuncionamentoTemp.(Habitação Temp.) | -40 | +60 | °C |
Umidade Intervalo | 0-100 | % | |
Temperatura De Desligamento Da Placa De Base PA | + Noventa | °C | |
INPUT/OUTPUT PINS | |||
AMPLIFIERCONNECTORTYPE: | |||
TRIADCABLEPARTNUMBER: | —— | ||
PINNUMBER | LABEL | DDescrição | |
A1 | -VDC | +28V | |
A2 | GND | Solo | |
1-2 | NC | NC | |
Três | RS485A | Controle De Ganho E Controle De Velocidade De Entrada | |
Quatro | RS485B | ||
Cinco | GND | ||
Подробная информация о товаре
Имя:
Amplificador De Potência RF 4000-5000MHz
Рабочая частота:
4000-5000MHz
Выходная мощность Psat:
50w
Прирост:
47dB
Входной Vswr:
Dois
Плоскость коэффициента усиления мощности:
±2,5dB
Ложные сигналы:
Гармонические сигналы:
Рабочая температура:
-40~60°C
Приложение:
Comunicações Sem Fio, Sistemas De Radar, Comunicações Via Satélite, Radiodifusão, Equipamento Médico
Транспортная упаковка:
Cartonagem
Спецификация:
200×120×30mm
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
