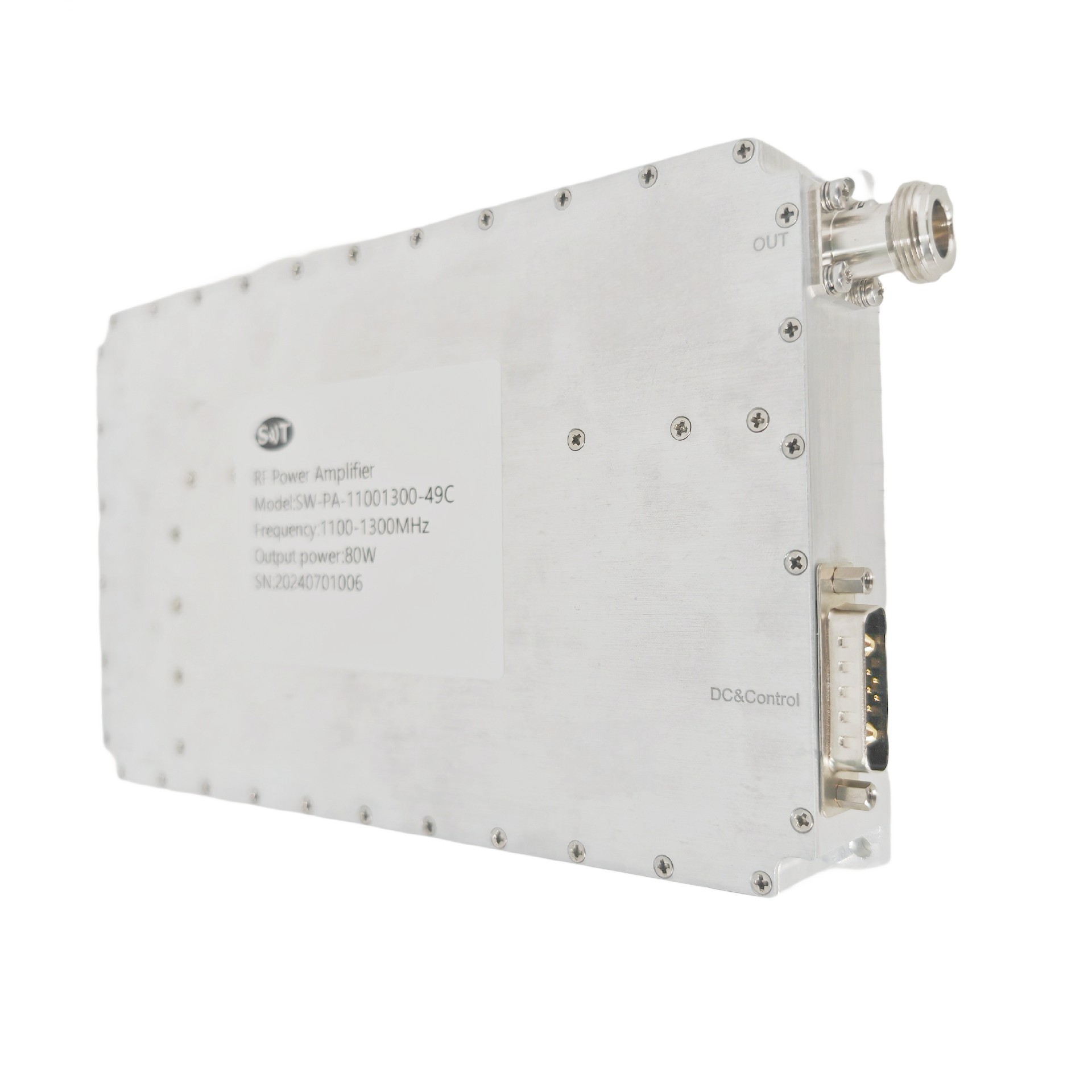

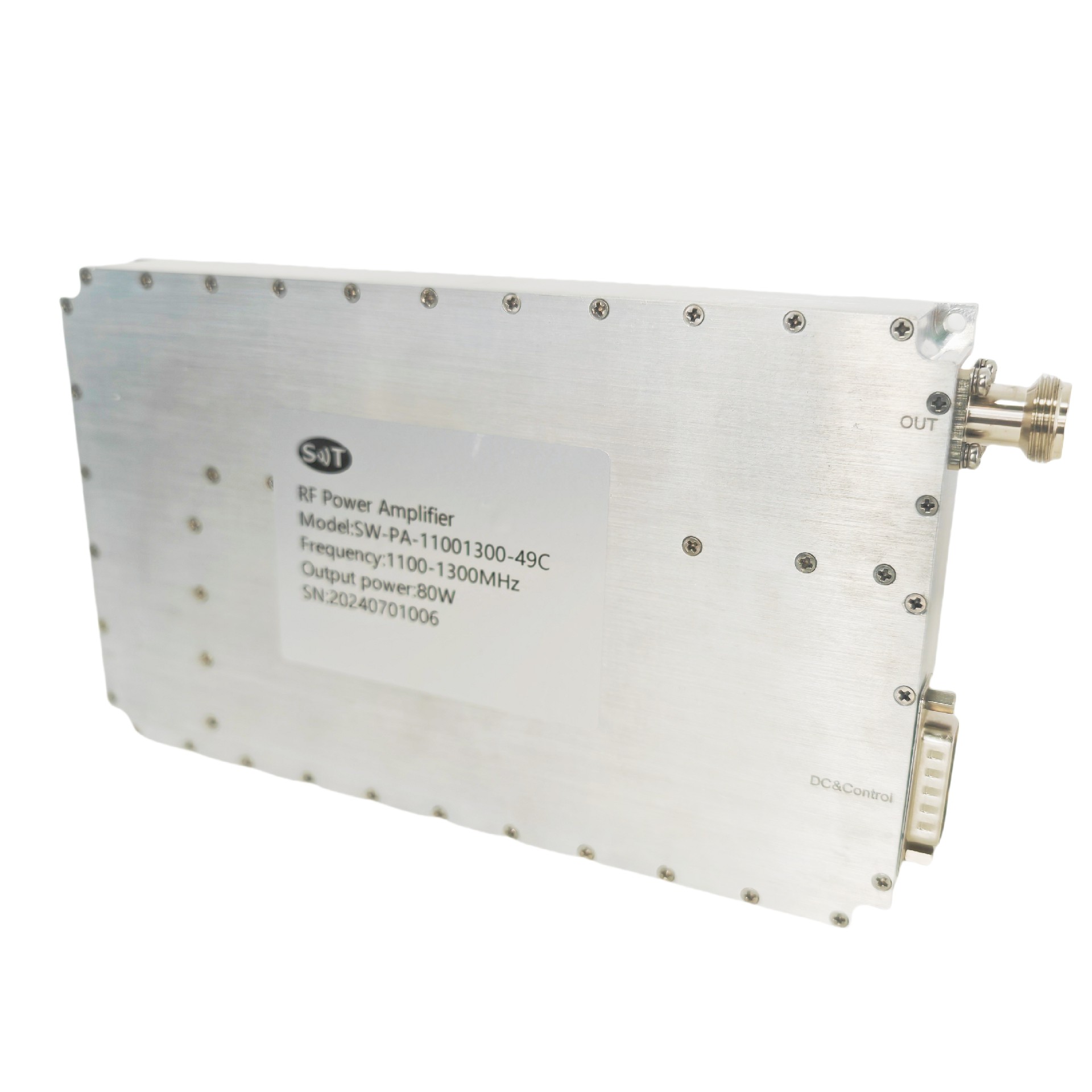

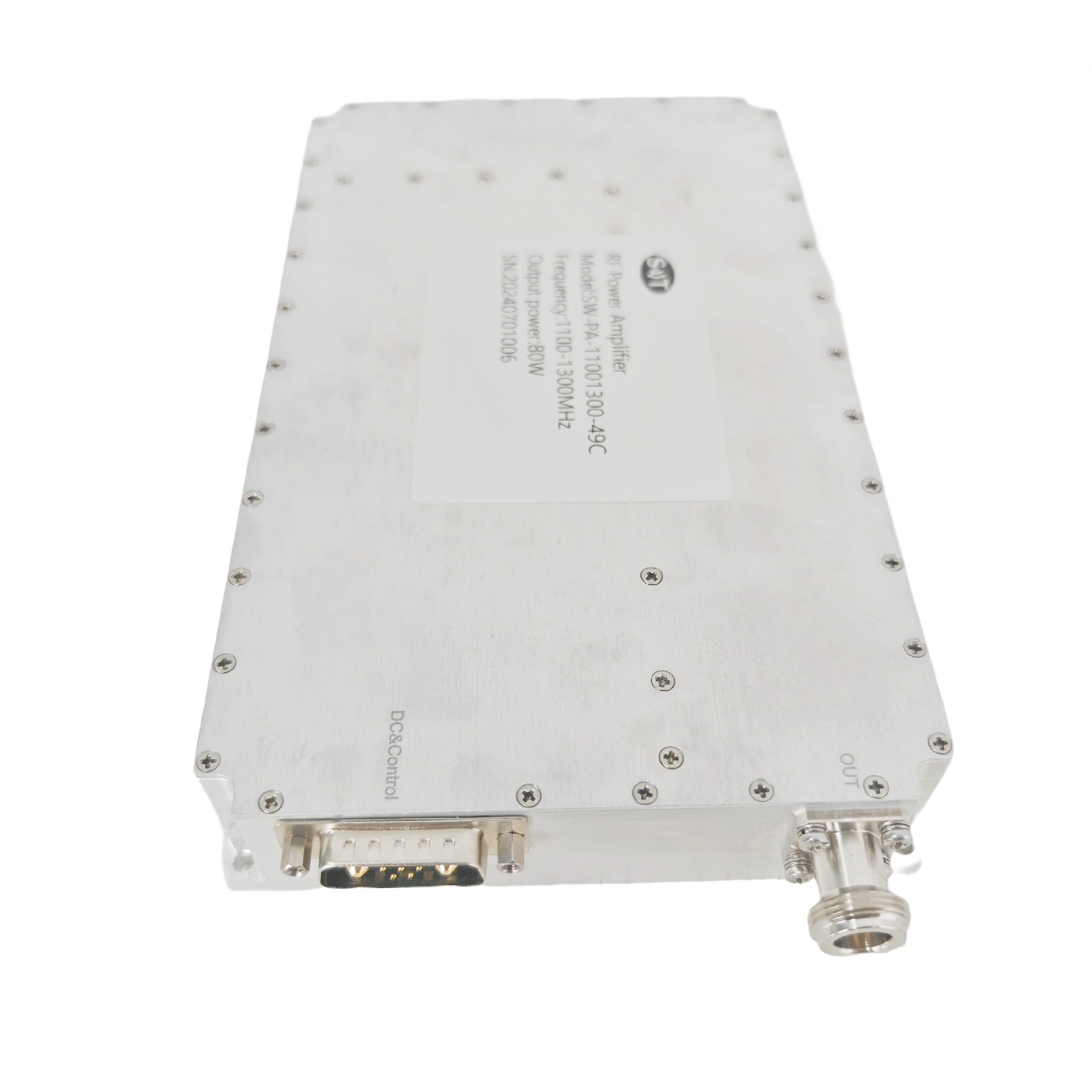

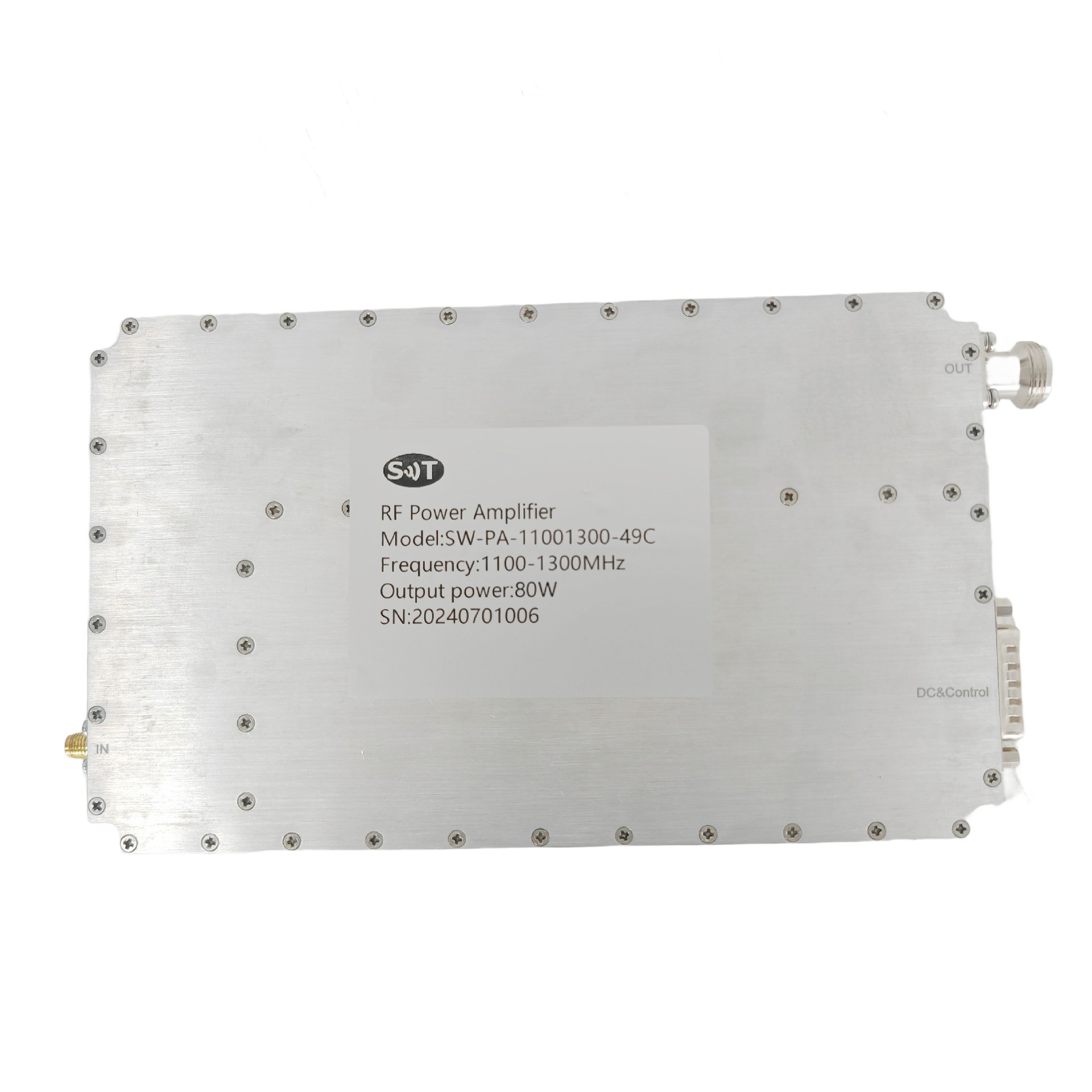

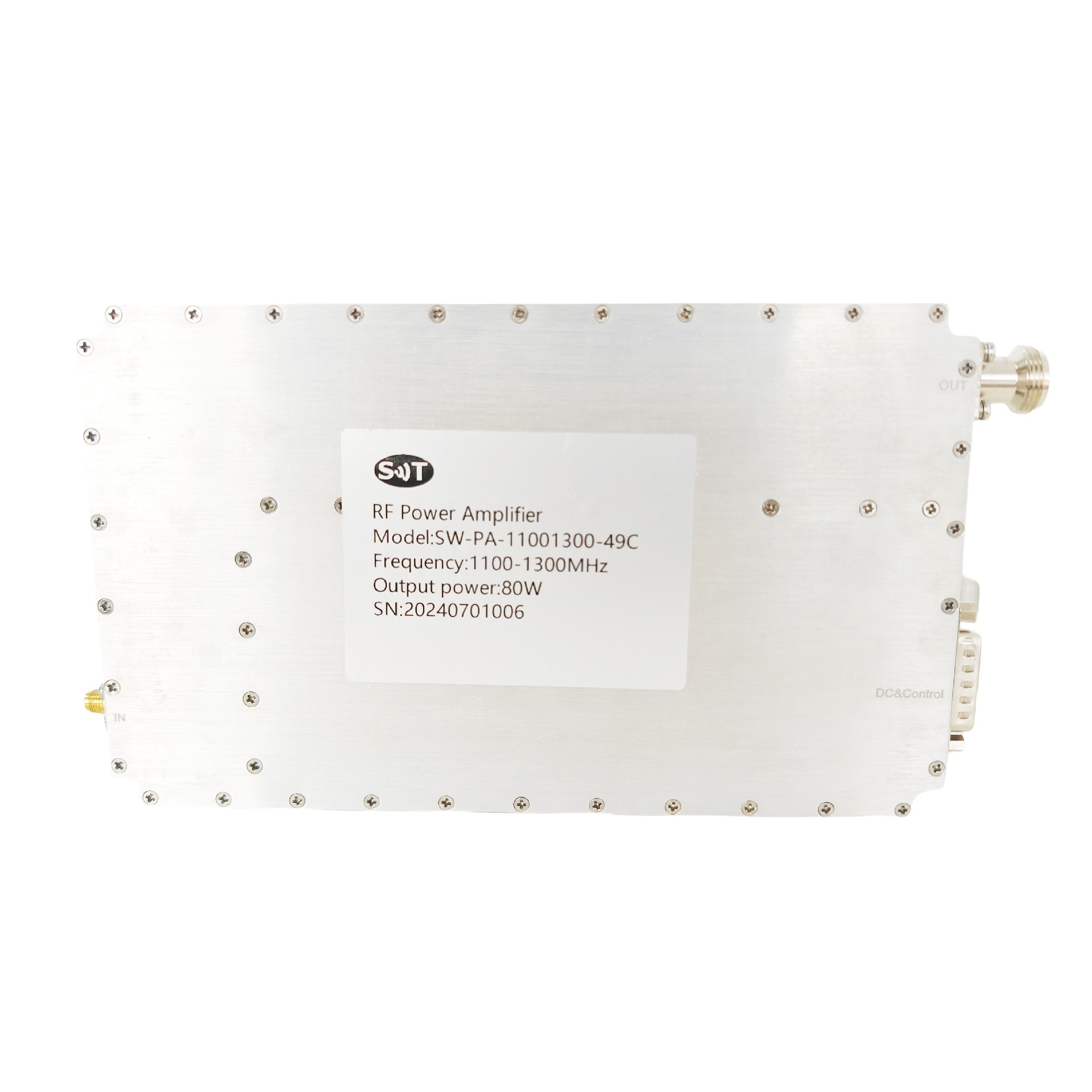

Módulo De Comunicação Personalizado 1100-1300MHz Do Amplificador De Potência Da Faixa L Com Baixa Distorção E Alta Linearidade
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-PA-11001300-49C
Цена：$724/unidades
Описание продукта
Módulo De Comunicação Personalizado 1100-1300MHz Do Amplificador De Potência Da Faixa L Com Baixa Distorção E Alta Linearidade
O Amplificador De Potência RF De 1100-1300MHz 80W Opera Na Faixa De Frequência De 1100 A 1300 MHz, Oferecendo Uma Potência De Saída De 80 Watts. Ele é Projetado Para Aplicações De Alto Desempenho, Incluindo Sistemas De Comunicação, Radar E Guerra Eletrônica, Onde A Amplificação Eficiente é Crítica. Este Amplificador Fornece Excelente Ganho E Estabilidade, Garantindo Desempenho Confiável Em Ambientes Exigentes. Seu Design Robusto O Torna Adequado Para Aplicações Comerciais E De Defesa, Fornecendo Potência Consistente Em Toda A Faixa De Frequência Especificada.
Especificação
Típico& Nbsp; Desempenho& Nbsp; A +24VDC +25oC,e& Nbsp; In& Nbsp; A& Nbsp; Sistema De 50Ω.
| RF /& Nbsp; ELECTRICAL | |||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE | |
| Funcionamento & Nbsp; Frequência | Mil E Cem | Mil E Trezentos | MHz | ||
| RF& Nbsp; INPUT | 0 | DBm | |||
| P-Sat& Nbsp; Power& Nbsp; Saída | Quarenta E Nove | DBm | |||
| Ganho | Quarenta E Nove | DB | |||
| Power Gain& Nbsp; Planeza | ±1 | DB | |||
| Entrada & Nbsp; VSWR | Um Ponto Cinco | ||||
| Tensão De Funcionamento | Vinte | Vinte E Quatro | Trinta | VDC | |
| Gain Adjust& Nbsp; Intervalo | Trinta E Um | ||||
| Passo De Ajuste Do Ganho | Um | ||||
| Ajuste De Ganho& Nbsp; Linearidade | ±1 | ||||
| Power& Nbsp; Actual | Nove | A | |||
| Sinais Spurious | -60 | DBc | |||
| Harmonic & Nbsp; Sinais | -20 | DBc | |||
| MECÂNICA | ||
| PARÂMETRO | VALOR | UNIDADE |
| Dimensões E Amp; Nbsp; (Lx W X H) | 200×120×30 | Mm |
| RF& Nbsp;& Amp; Nbsp; Conectores E Amp; Nbsp; (Input / Output) | SMA- KFD/& Nbsp; N-fêmea | -- |
| DC /& Nbsp; Control& Nbsp; Conector | D-SUB& Nbsp; 7W2 | -- |
| Arrefecimento | Placa De Base & Nbsp; Condução& Nbsp;- Facultativo & Nbsp; Dissipador De Calor Disponível | -- |
| Montagem | 3-8& Nbsp; Thru& Nbsp; Buraco | -- |
| Peso | ≤1.5 | Kg |
| AMBIENTAL / Protecções | |||
| PARÂMETRO | MIN | MÁXIMO | UNIDADE |
| Operação E Amp; Nbsp; Temp.& Nbsp; (Habitação Temp.) | -40 | +60 | °C |
| Temperatura De Armazenamento | -55 | +85 | |
| Humidade& Nbsp;& Amp; Nbsp; Intervalo | 0-100 | % | |
| Max& Nbsp; RF& Nbsp; Entrada | +5 | DBm | |
| PA & Nbsp; Placa De Base& Nbsp; Temperatura De Desligamento | +& Nbsp; 85 | °C | |
| INPUT/OUTPUT & Nbsp;PINS | ||
| AMPLIFIER CONNECTORTYPE: | D-SUB& Nbsp; 7W2 | |
| TRIAD CABLE PART NUMBER: | -- | |
| PIN NUMBER | LABEL | DDescrição |
| Um | -VDC | +24V |
| Dois | GND | Solo |
| Três | GND | Solo |
| Quatro | GND | Solo |
| Cinco | 485A | |
| Seis | 485B | |
| Sete | GND | Solo |

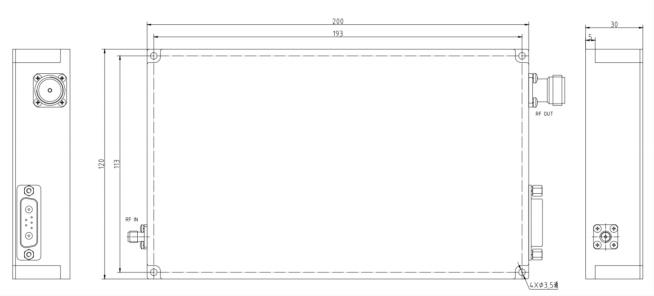

Esboço DimensionalDrawing
Подробная информация о товаре
Имя:
Amplificador De Potência 1100-1300MHz RF
Рабочая частота:
1100-1300MHz
Выходная мощность Psat:
80w
Прирост:
49dB
Входной Vswr:
Um Ponto Cinco
Плоскость коэффициента усиления мощности:
±1dB
Ложные сигналы:
-60dBc
Гармонические сигналы:
-20dBc
Рабочая температура:
-40~60°C
Приложение:
Sistemas De Comunicação, Radar, Guerra Electrónica
Транспортная упаковка:
Cartonagem
Спецификация:
200×120×30mm
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
