Amplificador De Alta Frequência Do RF Do Psat 20 W Do Amplificador Da Faixa De 2-4 GHz S Com CE
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-PA-20004000-45C
Цена：
Описание продукта
Amplificador De Potência De Banda S 2-4 GHz Psat 20 W RF Amplificador De Potência
DDescrição
O Módulo é Projetado Para Aplicações Militares E Comerciais. As Mais Recentes Tecnologias De Dispositivos E Métodos De Design São Empregados Para Oferecer Alta Densidade De Potência, Eficiência E Linearidade Em Um Pacote Pequeno E Leve.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25℃, E Em Um Sistema De 50Ω.
| ELECTRICAL SPECIFICATIONS@25℃ | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Faixa De Frequência | Dois | Quatro | GHz | |
| Ganho | Quarenta E Cinco | DB | ||
| Controle De Ganho | 0 | Quarenta E Cinco | DB | |
| Ganhar Planeza | ±2.5 | DB | ||
| Potência De Saída (Psat) | Vinte | Watt | ||
| Spurious | -60 | DBc | ||
| Harmonic | -15 | DBc | ||
| VSWR | 2:1 | Razão | ||
| Tensão De Entrada | 220VAC | |||
| Interface Homem-Computador | Tela De Toque LCD: FWD Potência, Temperatura, Tensão, Corrente | |||
| Interfac De Controlo De Programas | RS232 E Ethernet | |||
Nota:
1. Sobre A Proteção Da Temperatura: 80℃
2. Ar Forçado Resfriamento.
| RATAÇÕES AMBIENTAIS | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Potência Máxima De Entrada | +10 | DBm | ||
| Temperatura De Funcionamento | -20 | +60 | ℃ | |
| Temperatura Não Operacional | -40 | +85 | ℃ | |
| Humidade Relativa (sem Condensação) | Noventa E Cinco | % | ||
| Altitude (MIL-STD-810F) | Dez Mil | Trinta Mil | Pés | |
| Choque / Vibração (MIL-STD-810F) | Airbone | |||

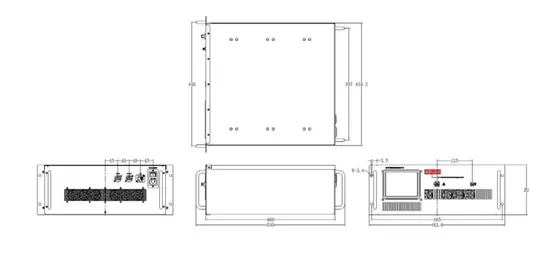

| ESPECIFICAÇÕES MECÂNICAS | |||
| PARÂMETRO | VALOR | LIMITES | UNIDADE |
| Dimensões | 2U | MÁXIMO | Milímetro |
| Peso | Quinze Mil | MÁXIMO | Grama |
| Entrada De Conectores RF | SMA-F | ||
| Saída Dos Conectores RF | SMA-F | ||
| Impedância | Cinquenta | Ohms | |
Подробная информация о товаре
Имя:
Amplificador De Potência RF De 2-4GHz
Рабочая частота:
2-4GHz
Выходная мощность Psat:
20W
Прирост:
45dB
Входной Vswr:
2:1Ratio
Плоскость коэффициента усиления мощности:
±2,5dB
Ложные сигналы:
-60dBc
Гармонические сигналы:
- 15dBc.
Рабочая температура:
-20~60°c
Приложение:
EMC Test,Communications, Radar System
Транспортная упаковка:
Cartonagem
Спецификация:
200×150×30mm
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
