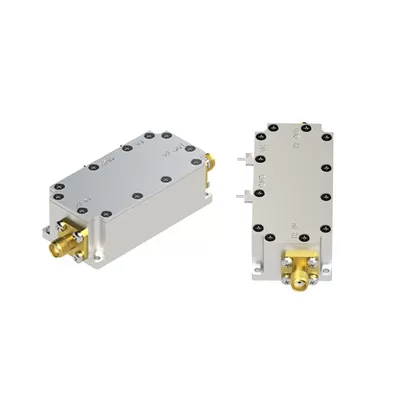

0.7 - 4 GHz S Band Amplifier P1dB 27 DBm RF Transmissor Amplificador
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-PA-7004000-30C
Цена：
Описание продукта
Amplificador De Potência De Banda S 0.7-4 GHz P1dB 27 DBm RF Amplificador De Potência
DDescrição
O Módulo é Projetado Para Aplicações Militares E Comerciais. As Mais Recentes Tecnologias De Dispositivos E Métodos De Design São Empregados Para Oferecer Alta Densidade De Potência, Eficiência E Linearidade Em Um Pacote Pequeno E Leve.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25℃, E Em Um Sistema De 50Ω.
| ELECTRICAL SPECIFICATIONS@25℃ | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Faixa De Frequência | Zero Ponto Sete | Quatro | GHz | |
| Ganho | Trinta | DB | ||
| Ganhar Planeza | ±2.5 | DB | ||
| Figura De Ruído | Dez | DB | ||
| Saída Power@P1dB | Vinte E Sete | DBm | ||
| Ponto De Intercepção De Terceira Ordem De Saída | Trinta E Cinco | DBm | ||
| Spurious | DBc | |||
| Harmonias | DBc | |||
| Entrada VSWR | 2.5:1 | Razão | ||
| Saída VSWR | 2.5:1 | Razão | ||
| Fonte De Alimentação | Quinze | Volt | ||
| Corrente | Um | A | ||
| RATAÇÕES AMBIENTAIS | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Potência Máxima De Entrada | DBm | |||
| Temperatura De Funcionamento | 0 | +65 | ℃ | |
| Temperatura Não Operacional | -40 | +70 | ℃ | |
| Humidade Relativa (sem Condensação) | Noventa E Cinco | % | ||
| Altitude (MIL-STD-810F) | Dez Mil | Trinta Mil | Pés | |
| Choque / Vibração (MIL-STD-810F) | Airbone | |||

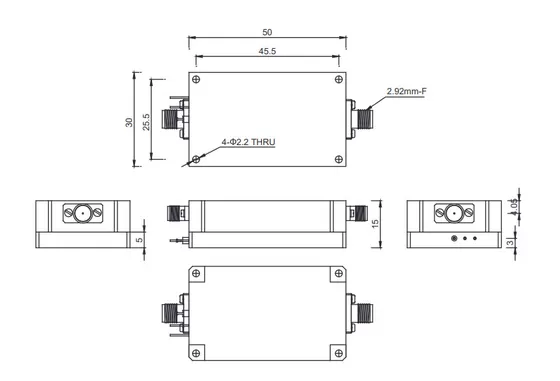

| ESPECIFICAÇÕES MECÂNICAS | |||
| PARÂMETRO | VALOR | LIMITES | UNIDADE |
| Dimensões | 50*30*15 | MÁXIMO | Milímetro |
| Peso | Cento E Vinte | MÁXIMO | G |
| Entrada De Conectores RF | SMA-F | ||
| Saída Dos Conectores RF | SMA-F | ||
| Impedância | Cinquenta | Ohms | |
Подробная информация о товаре
Имя:
Amplificador De Potência RF De 0,7 - 4 GHz
Рабочая частота:
0,7 - 4 GHz
Выходная мощность Psat:
27dBm
Прирост:
30dB
Входной Vswr:
2.5:1
Плоскость коэффициента усиления мощности:
±2,5dB
Ложные сигналы:
-60dBc
Гармонические сигналы:
- 15dBc.
Рабочая температура:
0~65°c
Приложение:
Comunicações, Sistema De Radar
Транспортная упаковка:
Cartonagem
Спецификация:
50*30*15mm
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
