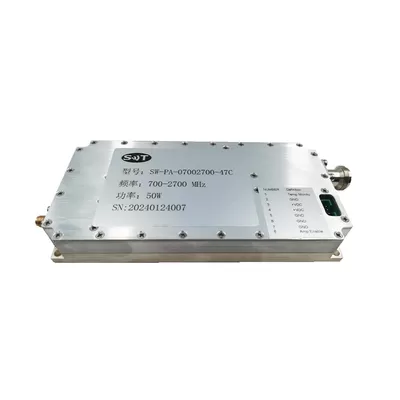

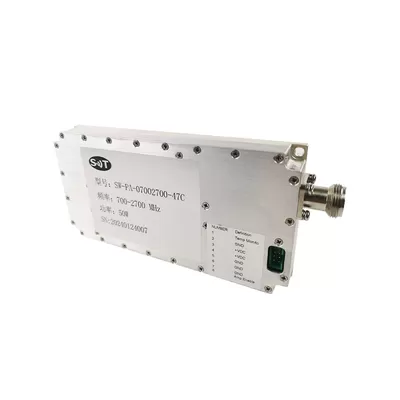

Amplificador De Potência De Banda De 50 W 700-2700MHz 47dBm S Para Teste EMC, Telecomunicação
DDescrição
O Amplificador De Potência De 50W Operando Na Banda S, Cobrindo Frequências De 700MHz A 2700MHz, E Fornecendo Uma Saída De Potência De 47dBm, é Um Componente Crucial Em Sistemas De Comunicação. As Suas Principais Características Incluem:
Potência De Saída:Com Uma Potência De Saída De 50 Watts, é Adequado Para Conduzir Várias Aplicações De Banda S, Tais Como Comunicação Por Satélite, Sistemas De Radar E Algumas Redes De Comunicação Móvel.
Cobertura De Frequência:Ampla Faixa De Frequência Operacional Cobrindo O Espectro De Banda S De 700MHz A 2700MHz, Adequada Para Diferentes Requisitos De Frequência Em Várias Aplicações.
Alto Ganho:O Amplificador Oferece Uma Alta Potência De Saída De 47dBm, Demonstrando Excelente Desempenho De Ganho, O Que Ajuda A Melhorar O Sistema&# 39;s Distância De Transmissão E Cobertura De Sinal.
Estabilidade E Fiabilidade:Projetado Para Estabilidade E Confiabilidade, Mantém Desempenho Consistente Em Vários Ambientes Operacionais, Garantindo Alta Confiabilidade Operacional.
Este Amplificador De Potência Desempenha Um Papel Crítico Em Aplicações De Comunicação Sem Fio E RF, Atendendo às Demandas De Saída De Alta Potência E Ampla Cobertura De Banda De Frequência.
Especificação
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Setecentos | Dois Mil E Setecentos | MHz | |
| Entrada RF | -8 | DBm | ||
| Potência P-sat | Cinquenta | W | ||
| Ganho De Potência | Quarenta E Sete | DB | ||
| Planeza Do Ganho De Potência | ±1 | ±2 | DB | |
| Sinais Harmônicos | DBc | |||
| Entrada VSWR | Um Ponto Oito | Dois Ponto Cinco | ||
| Tensão De Funcionamento | Trinta E Dois | VDC | ||
| Correntes | Oito | A | ||
| Impedância In-Out | Cinquenta | Ω | ||
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |

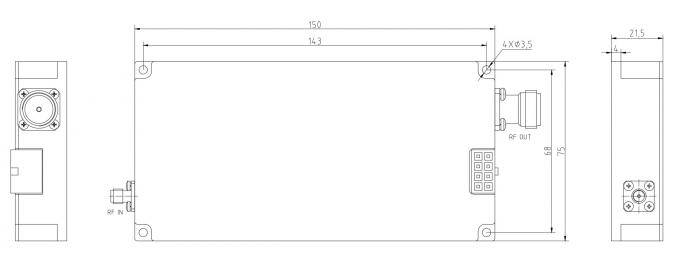

| Dimensões (L X P X A) | 150*75*21,5mm | Mm |
| Conectores RF (entrada / Saída) | Tipo SMA-KFD / N | -- |
| Conector De Controlo | DB9 | -- |
| Arrefecimento | Dissipador De Calor Externo Necessário | -- |
| Peso | ≤1.5 | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temperatura Operacional. | -20 | +60 | °C |
| Temp De Armazenamento. | °C | ||
| Amplificador Safeguard Temp. | °C | ||
| Protecções | |||
| Definição Do Conector | ||
| AMPLIFIER CONNECTOR TYPE: | DB9 | |
| TRIAD CABLE PART NUMBER: | —— | |
| NUMBER | Definição | DDescrição |
| Um | -VDC | 28V |
| Dois | -VDC | 28V |
| Três | GND | Solo |
| Quatro | Temp Monito | Tensão De Referência: 750mV @ 25°C, Escala: 10mV/°C |
| Cinco | Activar PA | Ativar: TTL "Baixo", Desativar: TTL "Alto" (Baixo: 0 ~ 0.5V, Alto: 2.5 ~ 5V) Desactivar O Estado: Consumo Actual De 50mA |
| Seis | GND | Solo |
| Sete | GND | Solo |
| Oito | GND | Solo |
Aplicações
Sistemas De Comunicação Sem Fio: Os Amplificadores De Potência RF São Usados Para Aumentar A Potência De Sinais Sem Fio Em Vários Sistemas De Comunicação, Incluindo Estações Base De Comunicação Móvel, LAN Sem Fio (Wi-Fi), Redes Celulares E Telefones Celulares. Melhoram A Distância E A Cobertura Da Transmissão Do Sinal, Garantindo A Qualidade Da Comunicação.
Sistemas De Radar: Em Sistemas De Radar, Amplificadores De Potência RF São Utilizados Para Aumentar A Potência Dos Sinais De Radar, Incluindo Radar Civil, Radar Militar, Radar De Aviação, Radar Meteorológico, Etc. Eles Melhoram O Alcance De Detecção Do Sistema De Radar, A Resolução Do Alvo E A Capacidade Anti-interferência.
Radiodifusão E Televisão: Os Amplificadores De Potência RF São Empregados Para Aumentar A Potência Dos Sinais De Radiodifusão, Incluindo Estações De Radiodifusão, Radiodifusão Televisiva, Radiodifusão Por Satélite, Etc. Melhoram A Cobertura Do Sinal E A Qualidade Da Recepção Em Aplicações De Radiodifusão E Televisão.
Comunicação Via Satélite: Em Sistemas De Comunicação Via Satélite, Amplificadores De Potência RF São Usados Para Amplificar Sinais De Satélite, Incluindo Estações Terrestres Via Satélite, Equipamentos De Comunicação Via Satélite, Telefones Via Satélite, Etc. Eles Aumentam A Confiabilidade E Estabilidade Da Comunicação Por Satélite.
Equipamento Médico: Os Amplificadores De Potência Do RF São Usados Para Aumentar O Poder Do Sinal Do Equipamento Médico, Tais Como Dispositivos Médicos Do Ultra-som, Equipamento Médico Da Imagem Lactente Da Ressonância Magnética (MRI), Etc. Eles Melhoram A Precisão Diagnóstica E A Eficiência Em Aplicações Médicas.
Pesquisa Científica: Em Campos De Pesquisa Científica, Amplificadores De Potência RF São Utilizados Em Vários Equipamentos Experimentais E Observacionais, Tais Como Telescópios Astronômicos, Aceleradores De Partículas, Espectrômetros Eletromagnéticos, Etc. Eles Melhoram As Capacidades De Aquisição De Dados E Precisão Na Pesquisa Científica.
Em Resumo, Os Amplificadores De Potência RF Encontram Aplicações Significativas Em Comunicação Moderna, Radiodifusão, Radar, Medicina E Campos De Pesquisa Científica, Fornecendo Soluções Confiáveis De Amplificação De Sinal Para Várias Necessidades De Processamento De Sinal RF
