Alta Eficiência, Baixa Distorção 1.8-2.2GHz Ganho 35dB Transmissor RF Amplificador De Potência Para Rede Sem Fio
Descrição
O Amplificador De Potência RF (radiofrequência) é Um Dispositivo Eletrônico Usado Para Aumentar A Potência Dos Sinais De RF. É Usado Principalmente Em Comunicação Sem Fio, Sistemas De Radar, Comunicação Por Satélite, Televisão De Transmissão, Equipamentos Médicos E Outros Campos. O Amplificador Pode Amplificar Sinais De RF De Baixa Potência A Níveis Suficientes Para Garantir A Integridade Do Sinal E Evitar A Atenuação Excessiva Durante A Transmissão.
Amplificadores De Potência RF Normalmente Usam Componentes Eletrônicos De Alta Frequência, Como Transistores, Transistores De Potência (como GaN, LDMOS, Etc.), Circuitos Integrados, Etc., Para Amplificar Sinais Aumentando Tensão Ou Corrente. Eles Têm Uma Ampla Faixa De Frequência Operacional, Normalmente Cobrindo Bandas De Frequência De Dezenas De Quilohertz A Vários Gigahertz, Adequado Para Processar Vários Sinais De RF.
Em Aplicações, Amplificadores De Potência RF Desempenham Um Papel Crucial Em Sistemas De Comunicação Sem Fio, Melhorando A Distância De Transmissão De Sinal, Faixa De Cobertura E Capacidade Anti-interferência. Eles Também Têm Aplicações Significativas Em Sistemas De Radar, Televisão De Transmissão, Comunicação Por Satélite E Equipamentos Médicos.
No Geral, Os Amplificadores De Potência RF São Um Componente Indispensável Em Dispositivos Eletrônicos E De Comunicação Sem Fio Modernos, Fornecendo Soluções Confiáveis De Amplificação De Sinal Para Várias Aplicações De RF.

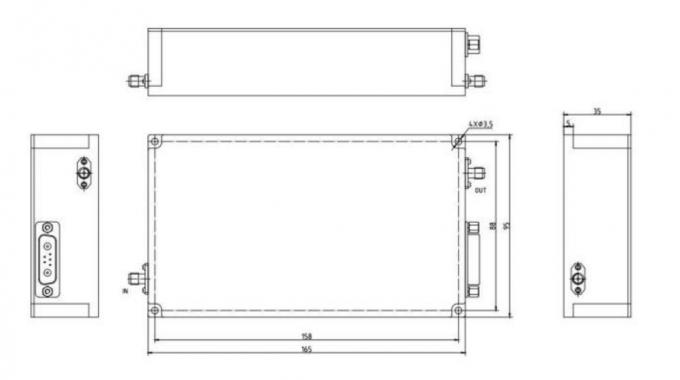

Esboço Dimensional Desenho
Especificação
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Um Ponto Oito | Dois Ponto Dois | GHz | |
| Entrada RF | 0 | DBm | ||
| Ganho De Potência | Cinquenta E Oito | Cinquenta E Um | DB | |
| Potência De Saída P-sat | Cinquenta E Oito | Cinquenta E Um | DBm | |
| Planeza Do Ganho De Potência | ±2 | DB | ||
| Impedância De Entrada/saída | Cinquenta | Oh, Oh | ||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos | -20 | DBc | ||
| Tensão De Funcionamento | Vinte E Oito | V | ||
| Correntes | Oito | Nove | A | |
| Entrada VSWR | Dois | |||
| MECÂNICA | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (L X P X A) | 165*95*35 | Mm |
| Conectores RF (entrada / Saída) | SMA-KF / SMA-FK | -- |
| Conector De Controlo | D-SUB: Controlo De Ligar/desligar; Os Parâmetros De Monitorização Incluem Potência De Saída, Temperatura |
-- |
| Arrefecimento | Dissipador De Calor Externo Necessário | -- |
| Peso | ≤2.5 | Kg |
| AMBIENTAL& Nbsp;/ Protecções | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temperatura Operacional. | -20 | +55 | °C |
| Temp De Armazenamento. | -40 | +80 | °C |
| Amplificador Safeguard Temp. | +90 | °C | |
| Choque | MIL-STD-810F/G | ||
| Vibração | MIL-STD-810F/G | ||
| Protecções | Com Proteção Sobre Temperatura, Entrada Sobre Proteção De Energia, Proteção Sobre Tensão, Proteção Sobre Corrente | ||
| INPUT/PRODUTOS& Nbsp;Conector Do Painel | |||
| AMPLIFIER& Nbsp; CCONECTOR TYPE: | AMPLIFIER& Nbsp; CCONECTOR TYPE: | ||
| TRIAD& Nbsp; CABLE& Nbsp; PART& Eu Não Sei. NUmber: | TRIAD& Nbsp; CABLE& Nbsp; PART& Eu Não Sei. NUmber: | ||
| NUMBER | NUMBER | NUMBER | |
| X1 | X1 | X1 | |
| X2 | X2 | X2 | |
| X6 | X6 | X6 | |
| Conector Definição | ||
| AMPLIFIER& Nbsp; CCONECTOR TYPE: | D-SUB | |
| TRIAD& Nbsp; CABLE& Nbsp; PART& Eu Não Sei. NUmber: | —— | |
| NUMBER | Definição | DDescrição |
| Um | Empresa VDD | 28V |
| Dois | GND | GND |
| Três | Activar PA | TTL Hi = Ativar, TTL Lo = Desativar Ou Sem Conexão |
| Quatro | Alarme | Alarme (TTL) |
| Cinco | Monitorização Da Temperatura | Temperatura (Analógica) |
| Seis | NC | NC |
| Sete | NC | NC |
Nanjing Shinewave Technology Co., Ltd..é criada no ano de 2008,e S uma empresa especializada na pesquisa e desenvolvimento, produção e vendas de RF microondas ativo, componentes passivos e subsistemas. Com base na equipe de pesquisa acadêmica da Universidade de Nanjing de Aeronáutica e Astronáutica, nossa empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com talentos de doutor e mestrado, e constantemente atrai talentos proeminentes na indústria e estudantes proeminentes de universidades famosas para expandir a equipe.
Nossa empresa tem cerca de 20 patentes de invenção autorizadas na antena reconfigurável ativa, passiva do comutador de fase do dispositivo, etc. Os campos de aplicação estão relacionados a contramedidas eletrônicas de radar, aeroespacial, navegação e outros campos militares. Ao mesmo tempo, também é amplamente utilizado em comunicação de microondas, comunicação móvel e outros produtos do mercado civil, cobrindo componentes e antenas de dispositivos de microondas RF, entre os quais, produtos ativos incluem amplificador de potência de microondas de estado sólido de alta potência, módulo transceptor de amplificador de baixo ruído, conversor de frequência para cima e para baixo, fonte de frequência, etc. Os produtos passivos incluem filtro de microondas, divisor de potência duplexador, acoplador, sintetizador de potência, etc. Os produtos de antena são baseados principalmente em várias antenas de chifre de alto ganho, que cobre VHF, UHF, L-banda, S-banda, C-banda, X-banda, Ku banda e assim por diante.
Nossa empresa está localizada na bela capital antiga de seis dinastias, em Nanjing Yuhuatai District Big Data Industrial Base. Para atender às necessidades especiais dos clientes e requisitos de índice mais elevados, além dos produtos padrão, também fornecemos aos clientes métodos de desenvolvimento de produtos personalizados, dedicados a fornecer aos clientes produtos e serviços rápidos e de alta qualidade.
1.As nossas vantagens
Contando com a equipe de pesquisa acadêmica de universidades famosas, a empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com doutorado e mestrado' s talentos de graduação, e continua a absorver excelentes talentos na indústria e estudantes proeminentes de universidades famosas para fortalecer a equipe. A empresa possui cerca de vinte patentes de invenção autorizadas em dispositivos de microondas, circuitos e antenas. O campo de aplicação envolve radar, contramedidas eletrônicas, aeroespacial e aviação.
2.Sobre a Personalização
Nós podemos personalizar de acordo com o cliente' s requisitos, basta dizer-nos a frequência, ganho, poder.
3.Sobre o Tempo de Entrega
Os produtos personalizados são normalmente 4-6 semanas, se em estoque 1-2 semanas podem ser enviados.
4.Como a qualidade é garantida
1）Controle de qualidade: Testando rigorosamente matérias-primas e o processo de produção para atender aos padrões.
2）Testes de desempenho: realização de testes ambientais e de funcionalidade para verificar a saída de potência e outras métricas-chave.
3）Garantia e suporte: Fornecer um período de garantia e suporte técnico para resolver problemas durante o uso.
4）Auditorias de fábrica: Realizando regularmente auditorias de qualidade internas e de terceiros.
5.Método de entrega
Se você tem seu próprio remetente de frete, nós podemos enviar para o seu remetente de frete designado, se não, nós podemos escolher a maneira mais conveniente de entrega, tais como DHL, Fedex, frete aéreo, frete marítimo.
6.Método de pagamento
L/C, D/A, D/P, T/T, Western union, Moneygram, Paypal, Alipay, Banco.
