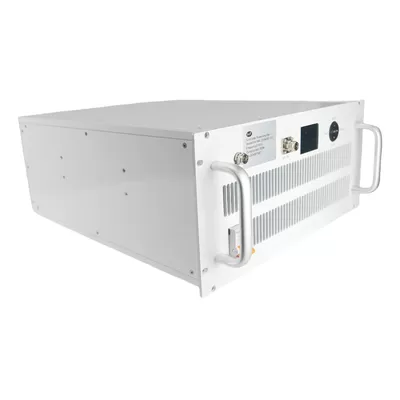

Amplificador De Potência Alta Do Ganho 2000-4000 MHz 200W RF Do Poder Superior Para A Comunicação Sem Fio
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-PAR-20004000-53C
Цена：$18000/unidades
Описание продукта
Especificação
Desempenho Típico Em 220V AC + 25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Funcionamento Frequência | Dois Mil | Quatro Mil | MHz | |
| Entrada RF | 0 | DBm | ||
| Ganho De Potência | Cinquenta E Três | DB | ||
| Potência De Saída P-sat | Cinquenta E Três | DBm | ||
| Ganho De Potência Planeza | ±3 | DB | ||
| Impedância De Entrada/saída | Cinquenta | Oh, Oh | ||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos | -15 | -10 | DBc | |
| Tensão De Funcionamento | Duzentos | Duzentos E Vinte | Duzentos E Sessenta | V AC |
| Fornecimento Potência | Mil E Seiscentos | W | ||
| Entrada VSWR | Dois | |||
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (L X P X A) | A Prateleira Padrão De 19 Polegadas é 5U Alta, 482*550*223 | Mm |
| Conectores RF (entrada / Saída) | N-K / N-K (fêmea) | -- |
| Conector De Controlo | DB15: Controle De Liga/desliga; Controle De Ganho; Os Parâmetros De Monitorização Incluem Potência De Saída, Temperatura Controle Remoto E Monitoramento Podem Ser Realizados Até RS232 | -- |
| Conector De Controlo | RJ45: Controle Remoto E Monitoramento Podem Ser Realizados Através Da LAN | -- |
| Arrefecimento | Sistema De Refrigeração Incorporado, Refrigeração Forçada Por Ar | -- |
| Peso | ≤45 | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Funcionamento Temp. | 0 | +45 | °C |
| Intervalo De Humidade | 0-90 | % | |
| Amplificador Safeguard Temp. | +80 | °C | |
| Protecções | Com Proteção Sobre Temperatura, Entrada Sobre Proteção De Energia, Proteção Contra Incompatibilidade De Saída | ||

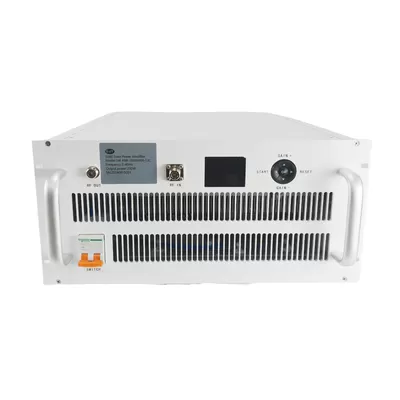

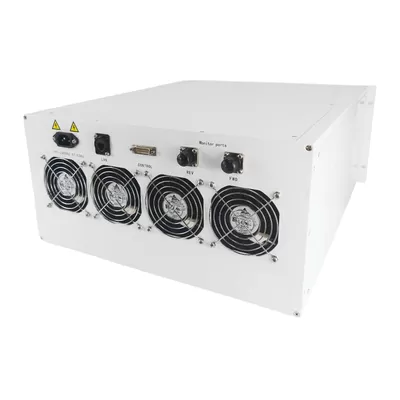

| INPUT/OUTPUT Painel& Nbsp; Conector | |||
| AMPLIFIER CONNECTOR TYPE: | -- | ||
| TRIAD CABLE PART NUMBER: | -- | ||
| NUMBER | Tipo De Interface | DDescrição | |
| X1 | N-FK | RF IN | |
| X2 | N-FK | Saída RF | |
| X3 | Ecrã LCD | Interface De Interacção Humano-computador | |
| X4 | Mudar | CA/220V/50Hz | |
| X5 | RJ45 | LAN | |
| X6 | DB15 | Interface De Controlo | |
| X7 | N-FK | Porta De Engate Dianteiro | |
| X8 | N-FK | Porta De Engate Reverso | |
| Definição Do Conector | ||
| AMPLIFIER CONNECTOR TYPE: | DB15 | |
| TRIAD CABLE PART NUMBER: | -- | |
| NUMBER | Definição | DDescrição |
| Um | Activar PA | TTL Hi= Activar, TTL Lo = Desactivar Ou Não Ligação |
| Dois | Monitorização Da Potência De Saída | Potência De Saída Detecção (tensão Analógica De Saída) |
| Três | Monitorização Da Potência Reversa | Potência Reversa Detecção (tensão Analógica De Saída) |
| Quatro | Monitorização Da Temperatura | Monitorização Da Temperatura E Amp; Nbsp;Alarme (tensão Analógica De Saída) |
| Cinco | GND | GND |
| Seis | RXD | Interface De Barramento Serial RS232 (TTL) |
| Sete | TXD | |
| Oito | GND | |
| 9-15 | NC | NC |
Подробная информация о товаре
Имя:
2000-4000MHz RF Amplificador De Potência
Рабочая частота:
2-4GHz
Выходная мощность Psat:
200W
Прирост:
53dB
Входной Vswr:
Dois
Плоскость коэффициента усиления мощности:
±3dB
Ложные сигналы:
-60dBc
Гармонические сигналы:
- 15dBc.
Рабочая температура:
0~45°c
Приложение:
Ensaio EMC
Транспортная упаковка:
Cartonagem
Спецификация:
482*550*223mm
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
