1 - 6GHz Psat 70dBm C Banda Amplificador De Potência Para Militares E Comerciais
DDescrição
O Módulo é Projetado Para Aplicações Militares E Comerciais. As Mais Recentes Tecnologias De Dispositivos E Métodos De Design São Empregados Para Oferecer Alta Densidade De Potência, Eficiência E Linearidade Em Um Pacote Pequeno E Leve.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25℃, E Em Um Sistema De 50Ω.
| ELECTRICAL SPECIFICATIONS@25℃ | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Faixa De Frequência | Um | Seis | GHz | |
| Ganho | Quarenta E Cinco | DB | ||
| Controle De Ganho | 0 | Quarenta | DB | |
| Ganhar Planeza | ±3 | DB | ||
| Figura De Ruído | Dez | DB | ||
| Potência De Saída @P1dB | Trinta | Watt | ||
| Potência De Saída (Psat) | Setenta | Watt | ||
| Spurious | -60 | DBc | ||
| Harmonic | -15 | DBc | ||
| VSWR | 2:1 | Razão | ||
| Tensão De Entrada | 220VAC | |||
| Interface Homem-Computador | Tela De Toque LCD: FWD Potência, Temperatura, Tensão, Corrente | |||
| Interfac De Controlo De Programas | RS232 E Ethernet | |||
Nota:
Proteção 1.Over Temperatura; Proteção Contra Sobretensão; Proteção Sobre Corrente; Ligar A Proteção De Temporização.
Proteção Da Temperatura 2.Over: 80℃
3.Air Forçado Resfriamento.
| RATAÇÕES AMBIENTAIS | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Potência Máxima De Entrada | +10 | DBm | ||
| Temperatura De Funcionamento | -20 | +50 | ℃ | |
| Temperatura Não Operacional | -40 | +85 | ℃ | |
| Humidade Relativa (sem Condensação) | Noventa E Cinco | % | ||
| Altitude (MIL-STD-810F) | TBD | Pés | ||
| Choque / Vibração (MIL-STD-810F) | TBD | |||

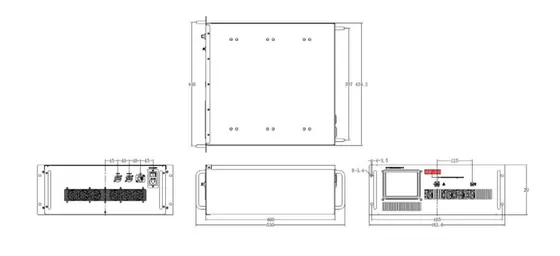

| ESPECIFICAÇÕES MECÂNICAS | |||
| PARÂMETRO | VALOR | LIMITES | UNIDADE |
| Dimensões | MÁXIMO | Milímetro | |
| Peso | MÁXIMO | Grama | |
| Entrada De Conectores RF | SMA-F | ||
| Saída Dos Conectores RF | N-F | ||
| Impedância | Cinquenta | Ohms | |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
