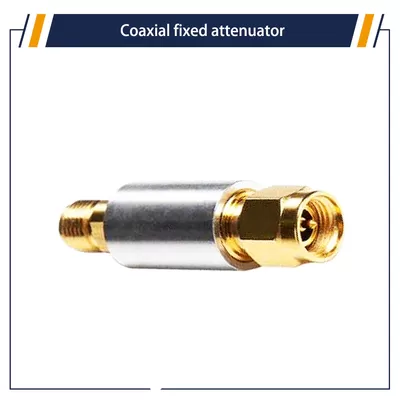

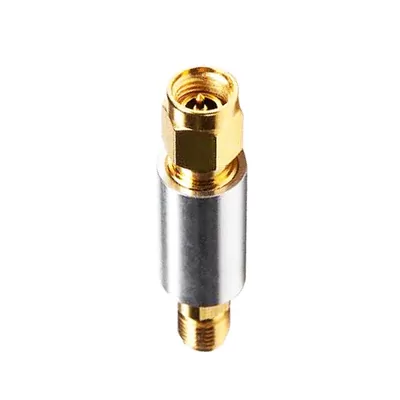

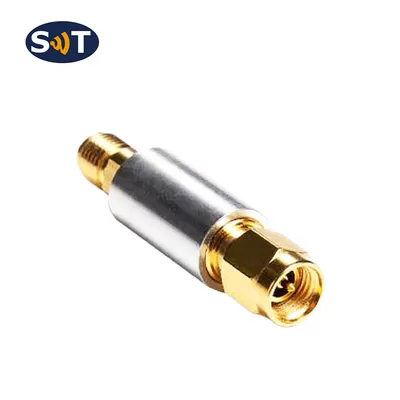

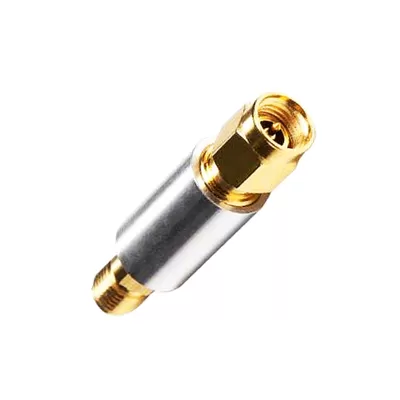

коаксиальный стационарный аттенюатор DC - 26,5 ГГц разъем 3,5 мм
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW - 3.5TS2
Цена：
Описание продукта
коаксиальный стационарный аттенюатор DC - 26,5 ГГц разъем 3,5 мм
ДПримечания
Коаксиальный стационарный аттенюатор подходит для любого случая, когда необходимо снизить уровень мощности или соответствие цепи, может количественно поглощать энергию в линии передачи, расширять диапазон мощности, контролировать уровень мощности, может быть оснащен небольшим измерителем мощности, комплексным тестером или анализатором спектра для точного измерения мощности или спектра различных радиочастотных микроволновых передатчиков.
3.5TS Серия& Amp; НБСП; Коаксиальный стационарный аттенюатор средней мощности 2 - 50 Вт, диапазон частот DC - 26,5 ГГц. Он имеет следующие характеристики: ширина рабочей полосы частот, низкий коэффициент стоячей волны, плоское значение затухания, сильная антиимпульсная и ожоговая способность.
Механические спецификации
| Корпус разъема | Золотое латунное покрытие | |
| Внутренний положительный проводник | Золотое латунное покрытие | |
| катодный проводник | Бериллиевая бронза | |
| Цинь | Корпус из алюминиевого сплава | |
| Диапазон температур | - 55°С ~ + 125°С | |
| Размер | О 10 X Длина мм | 30 дБ & Amp; NBSP & АМП; НБСП; L = 36,5 |
40 дБ & Amp; NBSP & АМП; НБСП; L = 40 | ||
50 дБ L = 46 | ||
| Вес | 8 г | |
Электрические свойства:
| Тип | Частота (ГГц) | Значения затухания и точность (dB) | отношение стоячей волны к максимальному напряжению | |||
| 1 - 9 | 10 - 19 | 20 - 30 | Сорок. | |||
| 3.5TS2 - XX - 12.4 | DC - 12.4 | - 0,3 / + 0,5 | - 0,3 / + 0,6 | - 0,3 / + 0,6 | - 0,3 / + 0,7 | 1.15. |
| 3.5TS2 - XX - 18 | DC - 18 | - 0,3 / + 0,6 | - 0,3 / + 0,7 | - 0,3 / + 0,8 | - 0,5 / + 1.0 | 1.20 |
| 3.5TS2 - XX - 26.5 | DC - 26.5 | ± 0,8 | ± 0,8 | - 0,8 / + 1.0 | - 1,0 / + 1,5 | 1.25. |
| Тип | Частота (ГГц) | Значения затухания и точность (dB) | отношение стоячей волны к максимальному напряжению | ||
| Пятьдесят. | Шестьдесят. | Семьдесят. | |||
| 3.5TS2 - XX - 12.4 | DC - 12.4 | ±1,0 | ±1,0 | ±1,0 | 1.15. |
| 3.5TS2 - XX - 18 | DC - 18 | ±1,0 | ±1,0 | ±1,0 | 1.20 |
| 3.5TS2 - XX - 26.5 | DC - 26.5 | ±1,5 | ±1,0 | ±1,0 | 1.25. |
Примечание: ХХ означает затухание
Номинальное сопротивление: 50 Ом
Средняя мощность: 2 Вт соответствует температуре окружающей среды 25°C, при повышении температуры до 125°C мощность линейно снижается до & Amp; НБСП; 0,5 Вт
Пиковая мощность: 0,5 кВт (5 мкс & Amp; НБСП; Ширина импульса, цикл нагрузки 0,4%)
Форма разъема: 3,5 мм
Подробная информация о товаре
Средняя мощность:
2 Вт
Пиковая мощность:
0,5 кВт
Частота:
DC - 26,5 ГГц
Разъем:
СМА
Номинальное сопротивление Мощность:
Пятьдесят.
Полость:
Ал.
Допуски на размеры:
±5%
Упаковка:
Стандартная упаковка
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
