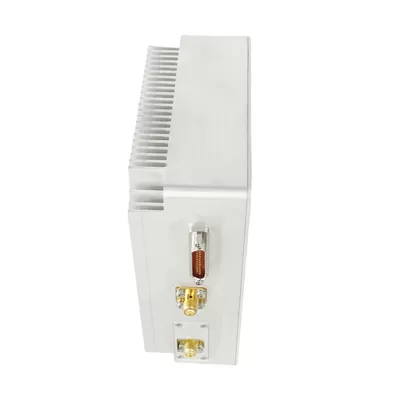

1420 - 1530 МГц Военный усилитель радиочастотной мощности для передачи данных мощностью 10 Вт для обеспечения эффективной передачи видео
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW - DL - 14201530 - 40C
Цена：
Описание продукта
1420 - 1530 МГц Военный усилитель радиочастотной мощности для передачи данных мощностью 10 Вт для обеспечения эффективной передачи видео

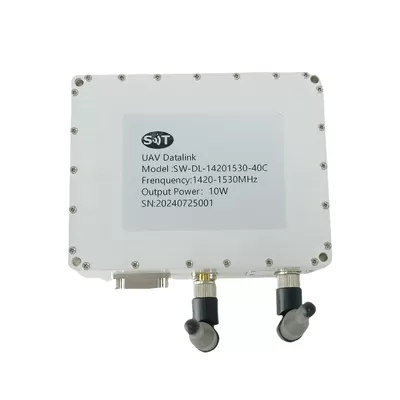

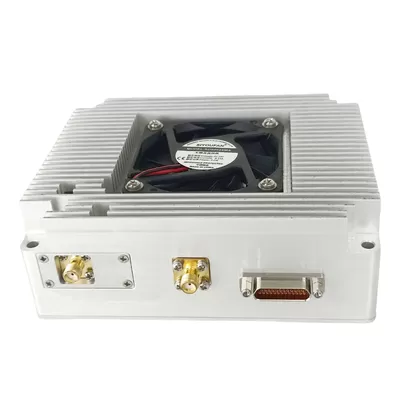

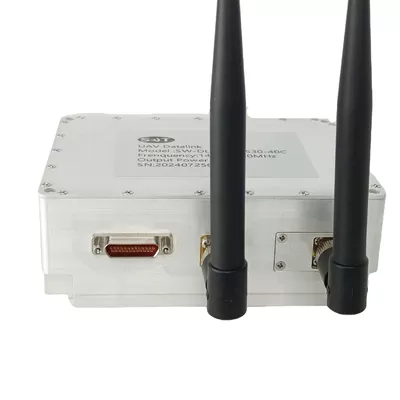

SW - DL - 14201530 - 40C - это усилитель мощности канала передачи данных мощностью 10 Вт, предназначенный для военных и коммерческих применений. Он поддерживает частотный диапазон от 1420 до 1530 МГц и предлагает такие методы модуляции, как CoFDM (QPSK, QAM16, QAM64 TDD). Этот усилитель обеспечивает максимальную скорость беспроводной передачи 25 Мбит / с и поддерживает конфигурацию сети « точка - точка», « точка - точка» и « звезда». Он имеет размеры 128 X 100 X 46 мм и использует принудительное охлаждение воздуха и включает защиту от перегрева.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Рабочий диапазон | 1420 год | 1530 год | МГц | |
| Пропускная способность канала | 1.4 / 3 / 5 / 10 / 20 | МГц | ||
| Режим модуляции | Коммодальное частотное мультиплексирование (QPSK / QAM16 / QAM64) TDD | - Да. | ||
| выходная мощность | Сорок. | ДБм | ||
| Скорость платформы | 700 км / ч | |||
| Сфера охвата | До 200 км (LoS) зависит от усиления антенны приемной станции. Антенна направляет и направляет требуемые координаты GPS платформы | |||
| Сетевой режим | Одноточечная и многоточечная звездная сеть | - Да. | ||
| Интерфейс данных | 1 сетевой порт + 1 последовательный порт | - Да. | ||
| Скорость беспроводной передачи | Максимум 25 Мбит / с, все узлы разделяются при двусторонней передаче | Выбор | ||
| Интерфейс антенны | Два разъема SMA | - Да. | ||
| Рабочее напряжение | Двадцать четыре. | V Постоянный ток | ||
| Электрический ток | 1.4. | А. | ||
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Рабочий диапазон | 1420 год | 1530 год | МГц | |
| Пропускная способность канала | 1.4 / 3 / 5 / 10 / 20 | МГц | ||
| Режим модуляции | Коммодальное частотное мультиплексирование (QPSK / QAM16 / QAM64) TDD | - Да. | ||
| выходная мощность | Сорок. | ДБм | ||
| Скорость платформы | 700 км / ч | |||
| Сфера охвата | До 200 км (LoS) зависит от усиления антенны приемной станции. Антенна направляет и направляет требуемые координаты GPS платформы | |||
| Сетевой режим | Одноточечная и многоточечная звездная сеть | - Да. | ||
| Интерфейс данных | 1 сетевой порт + 1 последовательный порт | - Да. | ||
| Скорость беспроводной передачи | Максимум 25 Мбит / с, все узлы разделяются при двусторонней передаче | Выбор | ||
| Интерфейс антенны | Два разъема SMA | - Да. | ||
| Рабочее напряжение | Двадцать четыре. | V Постоянный ток | ||
| Электрический ток | 1.4. | А. | ||
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Операция Временные работники. | - 40 | + 70 | °C |
| Температура хранения. | - 40 | + 80 | °C |
| Усилитель защищает температуру. | + 90 | °C | |
| Меры защиты | Функция защиты от перегрева. | ||
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт Панель& Amp; НБСП; Соединитель | |||
| А.Усилитель ССоединитель ТТипА. | - Да. | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ННомер | Тип интерфейса | ДПримечания | |
| Х1 | СМА - ФК | Ввод радиочастот | |
| Х2 | СМА - ФК | ВЧ радиочастотный выход | |
| Х3 | Энергоснабжение | + 24V Источник питания; АМП; Интерфейсы Ethernet и АМП; УАРТ | |
Подробная информация о товаре
Имя:
1420 - 1530 МГц Радиочастотный усилитель мощности БПЛА
Рабочая частота:
1420 - 1530 МГц
Выходная мощность Psat:
10 Вт
Прирост:
40 дБ
Входной Vswr:
Плоскость коэффициента усиления мощности:
Ложные сигналы:
- 60 дБc
Гармонические сигналы:
- 15 дБc.
Рабочая температура:
- 40 ~ 70°c
Приложение:
Беспилотник
Транспортная упаковка:
Картонная коробка
Спецификация:
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
