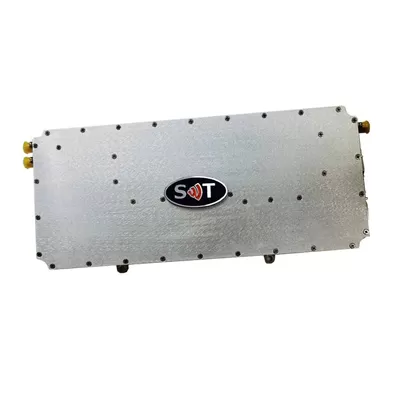

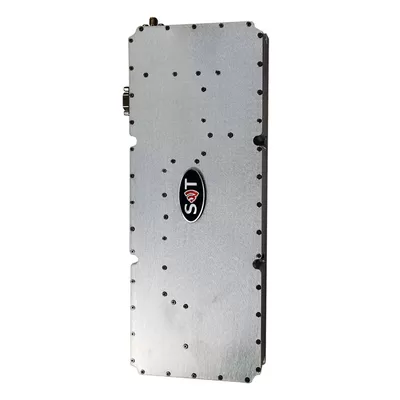

400 - 1500 МГц Psat 37dBm Радиочастотный микроволновый усилитель радиолокационной системы
Примечания
УВЧ - усилитель мощностью 400 - 1500 МГц Psat 37dBm представляет собой специальное устройство, предназначенное для усиления радиочастотных (RF) сигналов в диапазоне ультравысоких частот (УВЧ), особенно в диапазоне частот от 400 МГц до 1500 МГц.
Диапазон частотЭтот усилитель мощности работает в диапазоне UHF и охватывает частоты от 400 МГц до 1500 МГц. Диапазон UHF обычно используется в различных системах связи, включая радиосвязь, телевизионное вещание, радиолокационные системы и промышленные приложения.
Psat и выход мощности:: Усилитель обеспечивает Psat (выходную мощность насыщения) 37 дБм, что эквивалентно мощности около 5 Вт (5 Вт). Этот уровень выходной мощности подходит для приложений, требующих увеличения средней и высокой мощности в заданном диапазоне частот.
ПрименениеУВЧ - усилители мощностью 400 - 1500 МГц Psat 37dBm широко используются, включая телекоммуникации, вещание, радиолокационные системы, спутниковую связь и промышленное радиочастотное оборудование.
ХарактеристикиЭти усилители предназначены для обеспечения высокого усиления и эффективности при сохранении целостности и стабильности сигнала. Они обычно включают в себя такие характеристики, как низкий коэффициент шума, высокая линейность и широкополосная ширина для удовлетворения потребностей современных радиочастотных систем.
Надежность и долговечностьУВЧ - усилители мощности спроектированы таким образом, чтобы обеспечить долгосрочную производительность и прочность в различных условиях эксплуатации.
Компактный дизайнМногие усилители мощности УВЧ имеют компактную и легкую конструкцию, что делает их пригодными для интеграции в различные системы и приложения с ограниченным пространством.
В целом, усилитель мощности UHF 400 - 1500 МГц Psat 37dBm является ключевым компонентом в системах RF, работающих в диапазоне частот UHF. Высокая производительность, надежность и универсальность делают его пригодным для широкого спектра коммуникационных, вещательных и промышленных применений.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25oC и 50 Ом.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | 400 | 950 год | 1500 | МГц |
| Ввод радиочастот | 0 | ДБм | ||
| Выходная мощность Psat | 37. | ДБм | ||
| Усиление | 37. | ДБ | ||
| плоскость усиления мощности | Три. | ДБ | ||
| Input VSWR | 1.5. | |||
| Рабочее напряжение | 28. | ВДК | ||
| Ложный сигнал | - 60. | ДБc | ||
| гармонический сигнал | - 20. | ДБc | ||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер (длина X ширина X высота) | 127 * 75 * 22 | Мм |

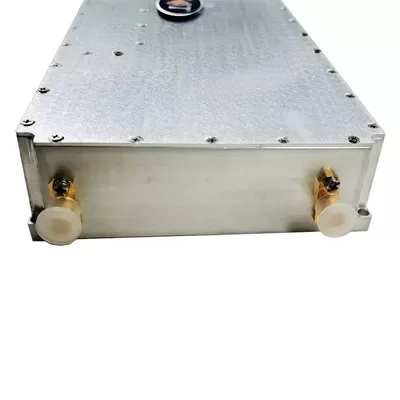

| Радиочастотный разъем (вход / выход) | СМА - КФД | - Да. |
| DC / контрольный разъем | питающий конденсатор | - Да. |
| Охлаждение | Проводимость по подложке - необязательный радиатор | - Да. |
| Монтаж | 3 - 4 проходные отверстия | - Да. |
| Вес | 1 | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура (температура корпуса) | - 20. | + 55 | °C |
| Диапазон влажности | 0 - 100 | В процентах | |
| Ввод максимальной радиочастоты | + 3 | ДБм | |
Nanjing Shinewave Technology Co., Ltd..é criada no ano de 2008,e S uma empresa especializada na pesquisa e desenvolvimento, produção e vendas de RF microondas ativo, componentes passivos e subsistemas. Com base na equipe de pesquisa acadêmica da Universidade de Nanjing de Aeronáutica e Astronáutica, nossa empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com talentos de doutor e mestrado, e constantemente atrai talentos proeminentes na indústria e estudantes proeminentes de universidades famosas para expandir a equipe.
Nossa empresa tem cerca de 20 patentes de invenção autorizadas na antena reconfigurável ativa, passiva do comutador de fase do dispositivo, etc. Os campos de aplicação estão relacionados a contramedidas eletrônicas de radar, aeroespacial, navegação e outros campos militares. Ao mesmo tempo, também é amplamente utilizado em comunicação de microondas, comunicação móvel e outros produtos do mercado civil, cobrindo componentes e antenas de dispositivos de microondas RF, entre os quais, produtos ativos incluem amplificador de potência de microondas de estado sólido de alta potência, módulo transceptor de amplificador de baixo ruído, conversor de frequência para cima e para baixo, fonte de frequência, etc. Os produtos passivos incluem filtro de microondas, divisor de potência duplexador, acoplador, sintetizador de potência, etc. Os produtos de antena são baseados principalmente em várias antenas de chifre de alto ganho, que cobre VHF, UHF, L-banda, S-banda, C-banda, X-banda, Ku banda e assim por diante.
Nossa empresa está localizada na bela capital antiga de seis dinastias, em Nanjing Yuhuatai District Big Data Industrial Base. Para atender às necessidades especiais dos clientes e requisitos de índice mais elevados, além dos produtos padrão, também fornecemos aos clientes métodos de desenvolvimento de produtos personalizados, dedicados a fornecer aos clientes produtos e serviços rápidos e de alta qualidade.
1.As nossas vantagens
Contando com a equipe de pesquisa acadêmica de universidades famosas, a empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com doutorado e mestrado' s talentos de graduação, e continua a absorver excelentes talentos na indústria e estudantes proeminentes de universidades famosas para fortalecer a equipe. A empresa possui cerca de vinte patentes de invenção autorizadas em dispositivos de microondas, circuitos e antenas. O campo de aplicação envolve radar, contramedidas eletrônicas, aeroespacial e aviação.
2.Sobre a Personalização
Nós podemos personalizar de acordo com o cliente' s requisitos, basta dizer-nos a frequência, ganho, poder.
3.Sobre o Tempo de Entrega
Os produtos personalizados são normalmente 4-6 semanas, se em estoque 1-2 semanas podem ser enviados.
4.Como a qualidade é garantida
1）Controle de qualidade: Testando rigorosamente matérias-primas e o processo de produção para atender aos padrões.
2）Testes de desempenho: realização de testes ambientais e de funcionalidade para verificar a saída de potência e outras métricas-chave.
3）Garantia e suporte: Fornecer um período de garantia e suporte técnico para resolver problemas durante o uso.
4）Auditorias de fábrica: Realizando regularmente auditorias de qualidade internas e de terceiros.
5.Método de entrega
Se você tem seu próprio remetente de frete, nós podemos enviar para o seu remetente de frete designado, se não, nós podemos escolher a maneira mais conveniente de entrega, tais como DHL, Fedex, frete aéreo, frete marítimo.
6.Método de pagamento
L/C, D/A, D/P, T/T, Western union, Moneygram, Paypal, Alipay, Banco.
