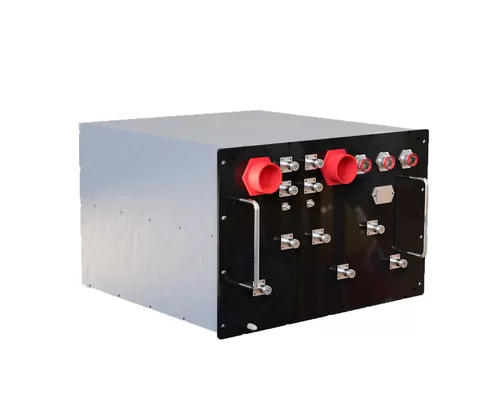

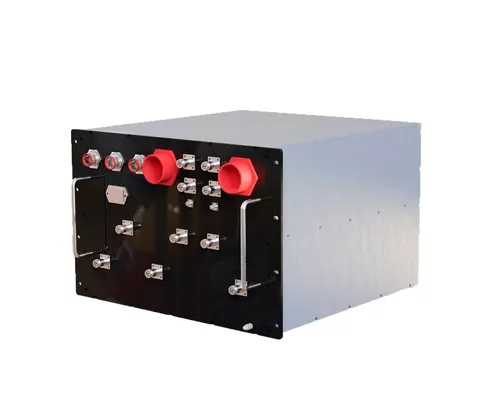

177 - 433 МГц PSat 60 дБм усилитель мощности VHF линейный усилитель VHF для испытаний EMC
ДПримечания
Усилитель мощности VHF на частоте 177 - 433 МГц PSat 60 дБм представляет собой специализированное радиочастотное (радиочастотное) устройство, предназначенное для усиления сигналов в диапазоне VHF (ОВЧ), особенно от 177 МГц до 433 МГц. Он имеет выходную мощность насыщения 60 дБм (PSat).
Диапазон частотЭтот усилитель мощности предназначен для работы в диапазоне ОВЧ и охватывает частоты от 177 МГц до 433 МГц. Частотный диапазон VHF широко используется в таких областях, как беспроводная связь, вещание, авиация и общественная безопасность.
Выходная мощность насыщения (PSAT):: Усилитель обеспечивает 60 дБм PSat, что эквивалентно мощности 1 кВт. Этот выход высокой мощности делает его подходящим для приложений, которые требуют надежной передачи сигнала.
ПрименениеУсилитель ОВЧ - мощности PSat 60 дБм на частоте 177 - 433 МГц может использоваться в авиационной связи, спутниковой связи, системах связи для обеспечения общественной безопасности, радио - и телевещании, а также в других областях, имеющих решающее значение для усиления и передачи сигналов ОВЧ.
Конкретные требованияБлагодаря своему конкретному диапазону частот и высокому выходу мощности этот усилитель мощности особенно подходит для приложений, связанных с усилением сигнала в диапазоне VHF.
Стабильность и надежностьЭти усилители мощности спроектированы таким образом, чтобы быть стабильными и надежными, обеспечивая последовательную производительность в различных условиях окружающей среды. Это важно для поддержания качества сигнала и стабильности системы.
В целом, усилитель мощности VHF мощностью 177 - 433 МГц PSat 60 дБм был специально разработан для усиления сигналов в диапазоне VHF. Его высокая мощность и стабильная производительность делают его ценным компонентом в различных приложениях VHF RF.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25oC и 50 Ом.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | 177 & Amp; НБСП; | 433. | МГц | |
| Ввод радиочастот | 0 | ДБм | ||
| Выход мощности Psat | Шестьдесят. | ДБм | ||
| Усиление | Шестьдесят. | ДБ | ||
| плоскость усиления мощности | Три. | ДБ | ||
| Input VSWR | 1.5. | |||
| Рабочее напряжение | 220. | ВДК | ||
| Ложный сигнал | - 60. | ДБc | ||
| гармонический сигнал | - 15. | ДБc | ||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер (длина X ширина X высота) | 150 * 90 * 25 | Мм |
| Радиочастотный разъем (вход / выход) | N - N & Amp; Я не знаю. | - Да. |
| DC / контрольный разъем | ДБ15 | - Да. |
| Охлаждение | Проводимость по подложке - необязательный радиатор | - Да. |
| Монтаж | - Да. | |
| Вес | 35 | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура (температура корпуса) | - 20. | + 55 | °C |
| Диапазон влажности | 0 - 100 | В процентах | |
| Температура отсечки PA | + 85 | °C | |
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | |||
| А.Усилитель ССоединитель ТТипА. | ДБ15 | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ПВ ННомер | ЛАбель. | ДПримечания | |
| Один. | Включен усилитель | Высокий TTL = Включен, низкий TTL = отключен или не подключен | |
| Два. | ВНД | ВНД | |
| Три. | Привод передний | Обнаружение передней мощности (TTL High = & Nbsp;)Нормально.& Amp; НБСП; TTL Низкий = FАулт& Amp; НБСП;) | |
| Четыре. | РЕВ | Обнаружение обратной мощности (TTL High = & Nbsp;)Нормально.& Amp; НБСП; TTL Низкий = FАулт& Amp; НБСП;) | |
| 5 - 9 | НС | НС | |
