0,1 ~ 0,5 ГГц 51dB 250Вт Радиочастотный усилитель мощности VHF для исследовательских проектов, требующих высокой мощности и низкой частоты

Место происхождения: Китай
Название марки: СВТ
Тип: SW - PA - 100500 - 51C
Цены:
Подробности продукции
Имя:
Радиочастотный усилитель мощности 0,1 - 0,5 ГГц
Частота работы:
0,1 - 0,5 ГГц
Выходная мощность Psat:
250 Вт
Усиление:
51 дБм
Введите VSWR:
Плотность мощности:
±2 дБ
Ложный сигнал:
- 60 дБc
гармонический сигнал:
- 15 дБc.
Рабочая температура:
- 40 ~ 80°c
Приложения:
ЭМС испытания, связь, радиолокационные системы
Транспортная упаковка:
Картонная коробка
Нормы:
360 * 200 * 100 мм
Условия оплаты и перевозки
Минимальное количество заказов
Один из
Упаковка деталей
Стандартная упаковка
Время поставки
5 - 8 рабочих дней
Условия платежа
Аккредитивы, акцептные акты, платежные поручения, телеграфные переводы, денежные переводы & quot; Вестерн Юнион & quot;, срочные переводы
Потенциал снабжения
100 штук в месяц
Описание продукции

0,1 ~ 0,5 ГГц 51dB 250Вт Радиочастотный усилитель мощности VHF для исследовательских проектов, требующих мощного низкочастотного радиочастотного усиления



Примечания

Радиочастотный усилитель мощности 0,1 - 0,5 ГГц Psat 51 DBm представляет собой высокопроизводительный усилитель, предназначенный для различных радиочастотных приложений. Этот усилитель идеально подходит для систем связи, вещания, радаров, испытаний и измерений, а также для других применений, требующих мощного выхода мощности и отличной линейности.

Основные особенности:

  1. Широкий диапазонРаботает в диапазоне частот от 0,1 ГГц до 0,5 ГГц, что делает его пригодным для различных применений.

  2. Высокая выходная мощность:: Обеспечение выходной мощности насыщения 51 дБм (Psat), что эквивалентно 250 Вт.

  3. Высокий коэффициент усиленияОбеспечивает усиление 51 дБ, гарантируя, что слабый входной сигнал усиливается до выходного уровня высокой мощности.

  4. Коэффициент низкого шума:: Обеспечить введение минимального шума и поддерживать высокую целостность сигнала.

  5. Надежный дизайн.:: Изготовление из прочных материалов, прочный корпус, может выдерживать суровые условия работы.

  6. Эффективное охлаждение:: Оснащается системой охлаждения, поддерживая оптимальную рабочую температуру, обеспечивая надежную производительность.

  7. Функция защиты:: Включает встроенную защиту от перегрева, перенапряжения и перенапряжения для защиты усилителя.

  8. Линейные свойства:: Обеспечить отличную линейность, уменьшить искажения и поддерживать качество усиленного сигнала.

Применение:

  1. Система связиПовышение интенсивности сигналов в различных системах связи, включая радиостанции ОВЧ / УВЧ.

  2. Радио:: Применяется в FM, ОВЧ и других вещательных приложениях для обеспечения четкой и мощной передачи сигнала.

  3. РЛС радиолокационная система:: Обеспечить высокомощное усиление для радиолокационных передатчиков, улучшить обнаружение цели и расстояние.

  4. Испытания и измерения:: Важное значение для радиочастотных испытаний и измерений в лабораторных и полевых условиях.

  5. Научные исследования:: Идеально подходит для исследовательских проектов, требующих высокомощного низкочастотного радиочастотного усиления.

Преимущества:

  • Многогранный.: Применяется для различных частот и приложений, гибкое развертывание.

  • Высокая надежностьОбладает прочной структурой и защитными функциями, надежно работает в сложных условиях.

  • Легко интегрируетсяРазработан для легкой интеграции в существующие системы со стандартными радиочастотными интерфейсами и опциями управления.

Нормы

Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.

Электричество SPECIFICATIONS@25°C
ПараметрыМИНТипичныйМакс.Единицы измерения
Диапазон частот0,1
0,5ГГц
Коэффициент усиления мощности51.

ДБ
плоскость усиления мощности
±2
ДБ
Псат Пауэр250.

Ватт
Ложный

- 60.ДБc
ГармонияПятнадцать.

ДБc
ВСВР


Соотношение
Источник постоянного тока
+ 28
Вольт
В настоящее время
Пять.
А.



Экологический рейтинг
ПараметрыМИНТипичныйМакс.Единицы измерения
Максимальная входная мощность


ДБм
Рабочая температура- 40
+ 80°C
нерабочая температура- 55.
+ 125°C
Относительная влажность (неконденсация)
95.
В процентах
Высота над уровнем моря (MIL - STD - 810F)
ТБД
Ноги
Удар / вибрация (MIL - STD - 810F)
ТБД



Механические спецификации
ПараметрыСтоимостьОграниченияЕдиницы измерения

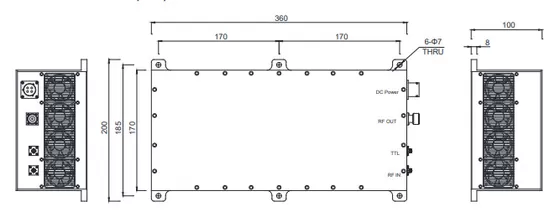

Размер360 * 200 * 100Макс.миллиметр
ВесПятнадцать.Макс.Килограммы
Ввод радиочастотного соединенияСМА - F

Выход радиочастотного соединенияN - F

СопротивлениеПятьдесят.
Ом







Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.

Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.

Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.















1.Наше преимущество

Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;

2.О настройке

Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.

3.О сроках поставки

Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
