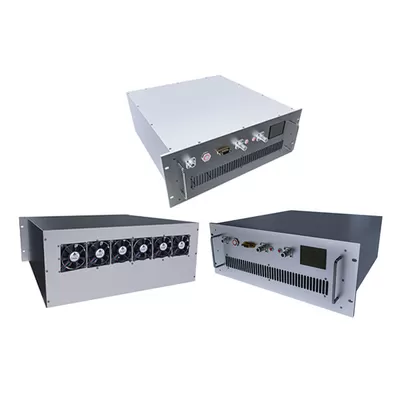

18 - 26,5 ГГц усилитель мощности в Ka - диапазоне Psat CW 40 Вт мощный радиочастотный усилитель
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW - PA - 1800026500 - 39C
Цена：
Описание продукта
усилитель мощности Ka - диапазона 18 - 26,5 ГГц Psat CW 40 Вт
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | Восемнадцать. | 26.5 | ГГц | |
| Коэффициент усиления мощности | 39. | ДБ | ||
| Управление усилением | ДБ | |||
| плоскость усиления мощности | ±3 | ДБ | ||
| Коэффициент шума | ДБ | |||
| Выходная мощность (Psat CW) | Сорок. | Ватт | ||
| Ложный | - 50 | ДБc | ||
| Гармония | - 10. | ДБc | ||
| Input VSWR | 2: 1 | Соотношение | ||
| Output VSWR | 2.5: 1 | Соотношение | ||
| Входное напряжение | 180. | 220. | 240. | Вольт |
| Человеко - машинный интерфейс | LCD с сенсорным экраном: напряжение, ток, температура, мощность FWD / REV | |||
| Интерфейс программного управления | TCP / IP и Ethernet | |||
Примечание:
1.Входные сигналы: импульсы AM, FM, CW. ЛФМ. Фазовое кодирование.
2. Защита от перегрева; защита от избыточного напряжения по отношению к стоячей волне; Чрезмерная стимулирующая защита.
3.Принудительное охлаждение воздуха.
4. Защита от дождя. Песок и пыль.
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | 0 ± 6 | ДБм | ||
| Рабочая температура | 0 | + 55 | °C | |
| нерабочая температура | - 10. | + 70 | °C | |
| Относительная влажность (неконденсация) | Девяносто. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | Десять тысяч. | Тридцать тысяч. | Ноги | |
| Удар / вибрация (MIL - STD - 810F) | Воздушная кость | |||
| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |
| Размер | Диаметр 3U: 500 мм | Макс. | миллиметр |
| Вес | 16000 ±2500 | Макс. | Кэ |
| Ввод радиочастотного соединения | 2.92mm - F | ||
| Выход радиочастотного соединения | Р42 | ||
| Соединитель для проверки движения вперед / назад | 2.92mm - F | ||
| Сопротивление | Ом | ||
Подробная информация о товаре
Имя:
Радиочастотный усилитель мощности 18 - 26,5 ГГц
Рабочая частота:
18 - 26,5 ГГц
Выходная мощность Psat:
40 Вт
Прирост:
39 дБ
Входной Vswr:
Два.
Плоскость коэффициента усиления мощности:
±3 дБ
Ложные сигналы:
- 50 дБc.
Гармонические сигналы:
- 15 дБc.
Рабочая температура:
0 - 55 градусов по Цельсию
Приложение:
ЭМС испытания, связь, радиолокационные системы
Транспортная упаковка:
Картонная коробка
Спецификация:
3U
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
