Широкополосный усилитель мощностью 8000 - 11000 МГц, диапазон X
Примечания
Радиочастотные усилители мощности мощностью 8 - 11 ГГц 20Вт широко используются в радиолокационных системах, спутниковой связи, беспроводной связи и электронной войне. Этот усилитель работает в микроволновом диапазоне частот, включая X - диапазон и часть Ku - диапазона, и предназначен для обеспечения высокой мощности, высокой эффективности и линейности для удовлетворения потребностей различных высокочастотных приложений.
Диапазон частотЧастотный диапазон от 8 ГГц до 11 ГГц.
Выход мощности:: Обеспечивает высокопроизводительный выход мощностью 20 Вт для требовательных приложений.
Эффективность:: Обеспечить высокую эффективность, сократить энергопотребление и производство тепла.
Высокая линейностьОбеспечение низкого искажения и высокой целостности сигнала, что имеет решающее значение для систем связи и радиолокационных систем.
Надежный дизайн.:: Использование долговечных компонентов и усовершенствованного теплового управления для обеспечения стабильной работы в различных средах.
РЛС радиолокационная системаА.
Военная радиолокационная станция:: Для обнаружения и сопровождения целей, улучшения диапазона обнаружения и разрешения радиолокационных систем.
Метеорологическая РЛС:: Для метеорологического мониторинга для обнаружения и анализа осадков, скорости ветра и других погодных явлений.
авиационная РЛС радиолокационная станция:: Для управления воздушным движением и обеспечения безопасности полетов, обеспечения высокоточного обнаружения и отслеживания целей.
Спутниковая связьА.
Спутниковая связь по восходящей и нисходящей линиям:: Усиление усиления сигнала в системах спутниковой связи для обеспечения стабильной и высококачественной связи.
Связь с наземными станциями:: Улучшение характеристик передачи и приема сигналов наземной станции спутниковой связи.
Беспроводная связьА.
СВЧ - связь & Lt; & Lt; точка - точка & Gt; & Gt;:: Для дальней, высокополосной линии связи « точка - точка», обеспечивающей стабильную передачу данных с высокой скоростью.
Беспроводная обратная связь:: Используется в сотовых сетях и других системах беспроводной связи для подключения базовых станций к основной сети.
Электронная войнаА.
Интерференции и ответные меры:: Применяется в военно - электронной войне, создает помеховые сигналы, нарушает связь противника и радиолокационные системы.
Сигнальный интеллектИспользуется для перехвата и анализа сигналов противника и предоставления ключевой информации для военных операций.
Испытательно - измерительная аппаратураА.
Генераторы и анализаторы сигналов:: Для тестирования оборудования, генерирования и измерения высокоточных, высокочастотных радиочастотных сигналов.
Лаборатория и R & Amp; АМП; ДПоддержка усиления и обработки сигналов в научных исследованиях и технологических разработках.
ТеплоуправлениеВысокомощные усилители производят большое количество тепла и требуют эффективного управления теплом для предотвращения перегрева и снижения производительности.
Управление питанием:: Стабильная система управления питанием необходима для обеспечения надежной работы в условиях высокой мощности.
Линейная оптимизация и оптимизация эффективности:: Сбалансирование высокой линейности и эффективности является ключевой задачей при проектировании радиочастотных усилителей мощности.
Стабильность частотыПоддерживайте частотную стабильность на высоких частотах для обеспечения надежной и последовательной передачи сигнала.
Широкополосное согласованиеОбеспечить хорошее соответствие между входом и выходом в диапазоне частот 8 - 11 ГГц для поддержания стабильной и эффективной передачи сигнала.
Общий обзор Измерения График
Нормы
Типичный Спектакль При + 28VDC + 25oC А В А. 5000937 сирийских фунтовСтебель.
| RF / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | Восемь тысяч. | 11 000 | МГц | |
| РЧ Ввод | 0 | Пять. | ДБм | |
| П - сат Электричество Экспорт | 43. | ДБм | ||
| Электричество Усиление | 43. | ДБ | ||
| Электричество Усиление Плотность | ±Три. | ДБ | ||
| Ввод ВСВР | Два. | |||
| Рабочее напряжение | 28. | ВДК | ||
| В- Да.Уходи! Сопротивление | Пятьдесят. | А | ||
| В настоящее время | Шесть. | Восемь. | А. | |
| ММашины | ||
| ППараметры | V.Регион | УНИТ |

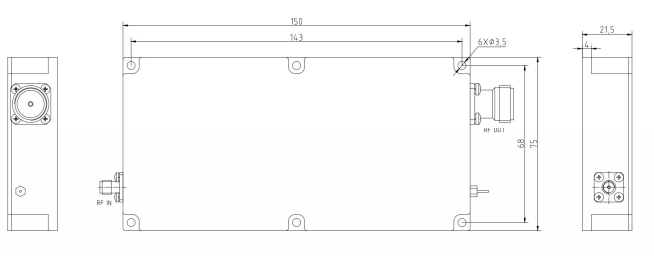

| Размер (Длинный X В Х H) | 150. Х 75. Х 21.5 | Мм |
| Радиочастотный соединитель (Ввод / Экспорт) | СМА- & Amp; НБСП;КФД/ N - & Amp; Я не знаю.КФД | - Да. |
| Постоянный ток Соединитель | Корм Конденсатор | - Да. |
| Охлаждение | Рассмотрим систему охлаждения. | - Да. |
| Монтаж | Ф3.5 - 6 Тун Дырка | - Да. |
| Вес | 2.5. | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Операция Временные работники. (Температура корпуса) | - 40 | + 85 | °C |
| Диапазон влажности | 0 - 100 | В процентах | |
| Панель PA Температура отсечки | + Девяносто. | °C | |
