Высокопроизводительный усилитель мощности L - диапазона 0,8 - 2 ГГц Psat 57 DBm Высокопроизводительный радиочастотный усилитель для испытаний и измерений
Примечания

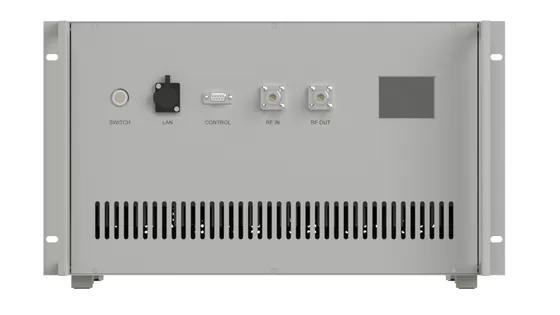

Аппарат радиочастотного усилителя мощности 0,8 - 2 ГГц Psat 57dBm представляет собой высокопроизводительный усилитель, предназначенный для различных радиочастотных применений, включая связь, радиолокацию и электронную войну. Этот усилитель обеспечивает превосходный выход мощности, линейность и эффективность, что делает его идеальным выбором для суровой среды.
Широкий диапазон частот:: Работает в широкополосном диапазоне от 0,8 ГГц до 2 ГГц для различных радиочастотных приложений.
Высокая выходная мощность:: Обеспечивает насыщенную выходную мощность (Psat) 57 дБм, что эквивалентно примерно 500 Вт.
Высокий коэффициент усиления:: Обеспечивает значительное усиление, усиливает слабый входной сигнал до выхода высокой мощности.
Эффективное охлаждение:: Оснащен усовершенствованной системой охлаждения для поддержания оптимальной рабочей температуры и обеспечения надежной производительности.
Надежный дизайн.Построены с использованием прочных компонентов и установлены в прочных корпусах, которые выдерживают суровые условия и длительное использование.
Высокая линейностьОбеспечить отличную линейность, минимизировать искажения и сохранить целостность сигнала.
Функция защиты:: Включает встроенную защиту от перегрева, перенапряжения и перенапряжения для защиты усилителя.
Применение:
Связь: повышение интенсивности сигналов систем дальней связи, включая базовые станции и ретрансляторы.
Радиолокационная система: обеспечивает высокомощное усиление для радиолокационных передатчиков, улучшает обнаружение цели и расстояние.
Электронная война: используется для создания помех системам и другим применениям радиоэлектронной войны с целью нарушения связи противника и радаров.
Тестирование и измерение: имеет решающее значение для мощных радиочастотных испытаний и измерений в лабораторных и полевых условиях.
Радиовещание: усиление сигналов FM, телевидения и других вещательных приложений, чтобы охватить большую область четким сигналом.
Преимущества:
Многофункциональность: подходит для различных частот и приложений, обеспечивая гибкость развертывания.
Высокая надежность: имеет прочную структуру и защитные функции, которые могут надежно работать в сложных условиях.
Простота интеграции: предназначена для легкой интеграции в существующие системы со стандартными радиочастотными интерфейсами и опциями управления.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | 0,8 | Два. | ГГц | |
| Усиление | Шестьдесят. | ДБ | ||
| плоскость усиления малых сигналов | ±1,5 | ДБ | ||
| Коэффициент шума | ДБ | |||
| Выходная мощность (Psat) | 57. | ДБм | ||
| Ложный | - 60. | ДБc | ||
| Гармония | - 10. | ДБc | ||
| Input VSWR | 2: 1 | Соотношение | ||
| Входное напряжение | Переменный ток 220 вольт | |||
| Человеко - машинный интерфейс | Информация отображения LCD: напряжение, ток, температура, мощность FWD / REV | |||
| Интерфейс программного управления | RS232 и Ethernet | |||
Примечание:
1.Принудительное охлаждение воздуха.
2. Защита от перегрева; Защита от перенапряжения; Защита от перенапряжения;
& Amp; NBSP & АМП; НБСП; Защита от избыточного напряжения по отношению к стоячей волне.
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | + 10 | ДБм | ||
| Рабочая температура | - 10. | + 50 | °C | |
| нерабочая температура | - 20. | + 70 | °C | |
| Относительная влажность (неконденсация) | 95. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | ТБД | Ноги | ||
| Удар / вибрация (MIL - STD - 810F) | ТБД | |||

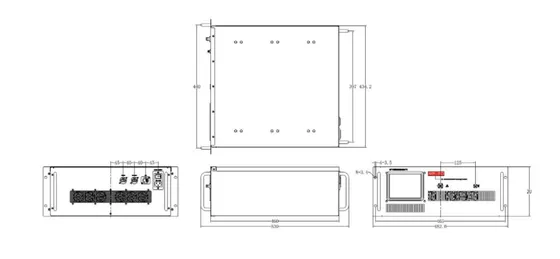

| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |
| Размер | 6U | Макс. | миллиметр |
| Вес | 25 тысяч. | Макс. | Кэ |
| Ввод радиочастотного соединения | СМА - F | ||
| Выход радиочастотного соединения | N - F | ||
| разъем с выходной связью | СМА - F | ||
| Сопротивление | Пятьдесят. | Ом | |
