Высокая линейность и эффективность широкополосных радиочастотных усилителей мощности 500 - 3000 МГц для спутниковой связи
Примечания

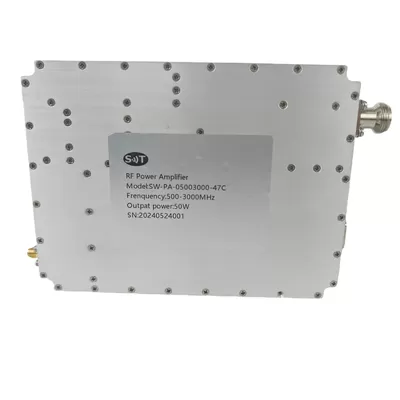

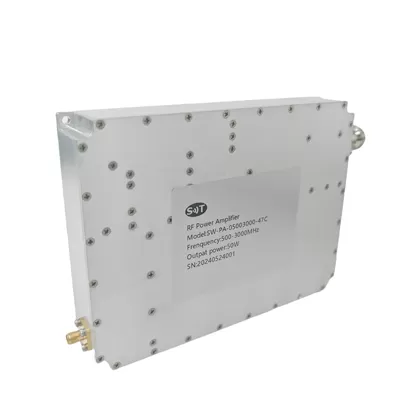

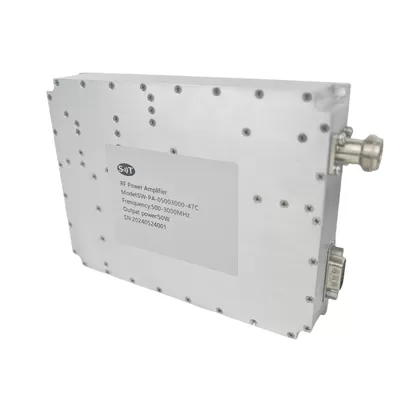

Радиочастотный усилитель мощностью 500 - 3000 МГц мощностью 50 Вт предназначен для широкого спектра применений в системах связи, радиоэлектронной войне, радиолокационных системах и испытательном и измерительном оборудовании. Этот усилитель покрывает широкий диапазон частот, что делает его разнообразным и подходит для различных высокочастотных и мощных приложений. Он обеспечивает высокую эффективность, надежную производительность и отличную линейность, обеспечивая надежное усиление сигнала в пределах всей полосы пропускания.
Диапазон частот:: Широкий диапазон частот от 500 МГц до 3000 МГц.
Выход мощностиСпособность обеспечивать высокопроизводительный выход мощностью 50 Вт для удовлетворения потребностей высокоэнергетических приложений.
Эффективность:: Предназначен для обеспечения высокой эффективности, снижения энергопотребления и тепловой нагрузки.
Высокая линейностьОбеспечить низкое искажение и высокую целостность сигнала, что имеет решающее значение для связи и радиолокационных систем.
Надежный дизайн.:: Использование долговечных компонентов и усовершенствованного теплового управления для обеспечения надежной работы в различных средах.
Беспроводная связьА.
Базовая станция:: Улучшение охвата и качества сигналов сотовых базовых станций.
Радио:: Для систем вещания FM и AM для увеличения интенсивности сигнала и покрытия.
Wi - Fi и Bluetooth:: Поддержка усиления сигнала в устройствах Wi - Fi и Bluetooth для улучшения диапазона и производительности.
РЛС радиолокационная системаА.
Военная радиолокационная станцияРасширение возможностей обнаружения и слежения военных радиолокационных систем.
Метеорологическая РЛСИспользуется в системах мониторинга погоды для улучшения обнаружения и анализа метеорологических явлений.
авиационная РЛС радиолокационная станцияОбеспечение надежного усиления сигнала для авиационных радиолокационных систем, используемых в управлении воздушным движением и навигации.
Спутниковая связьА.
Наземная станция:: Улучшение характеристик передачи и приема наземных станций спутниковой связи.
Спутниковый канал связи:: Повышение интенсивности сигнала спутниковой связи по восходящей линии, обеспечение стабильной и высококачественной связи.
Электронная войнаА.
Помехи и помехи:: Создание мощных помеховых сигналов, нарушающих связь противника и радиолокационные системы.
Сигнальный интеллект:: Для перехвата и анализа сигналов противника, предоставления критически важной информации для военных операций.
Испытания и измеренияА.
Генераторы и анализаторы сигналов:: Для тестирования оборудования для генерации и измерения высокочастотных радиочастотных сигналов с высокой точностью.
Лабораторные исследованияПоддержка научных исследований и разработок новых технологий путем обеспечения надежного усиления сигнала.
Теплоуправление:: Эффективное управление тепловым режимом имеет решающее значение для обработки тепла, генерируемого мощным усилением, и обеспечения последовательной производительности.
Управление питанием:: Стабильное управление питанием необходимо для поддержания надежной работы в условиях выхода высокой мощности.
Линейность и эффективностьБаланс высокой линейности и эффективности имеет решающее значение для достижения оптимальной производительности радиочастотного усилителя мощности.
Стабильность частотыПоддержание стабильности частоты в пределах всей полосы пропускания имеет решающее значение для надежной и последовательной передачи сигнала.
Широкополосное согласованиеОбеспечить хорошее соответствие входов и выходов в широком диапазоне частот для поддержания эффективной и стабильной передачи сигнала.
Общий обзор Измерения График
Нормы
Типичная производительность в системах + 28VDC + 25oC и 50 Ом.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | Пятьсот. | Три тысячи. | МГц | |
| Ввод радиочастот | - 2. | ДБм | ||
| Выход мощности P - Sat | 47. | ДБм | ||
| Коэффициент усиления мощности | 49. | ДБ | ||
| плоскость усиления мощности | ±1,5 | ±2,5 | ДБ | |
| Input VSWR | 1.8. | 2.0 | ||
| Рабочее напряжение | 28. | ВДК | ||
| Сопротивление ввода - вывода | Пятьдесят. | А | ||
| В настоящее время | Семь. | Восемь. | А. | |
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер (длина X ширина X высота) | 160 X 120 X 30 | Мм |

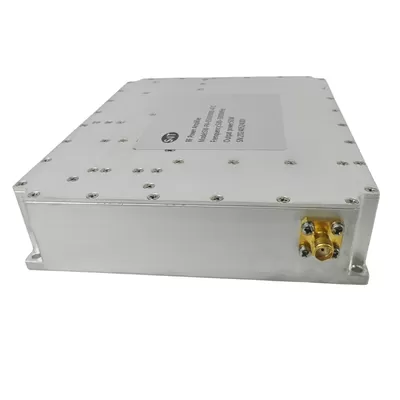

| Радиочастотный разъем (вход / выход) | СМА - КФД | - Да. |

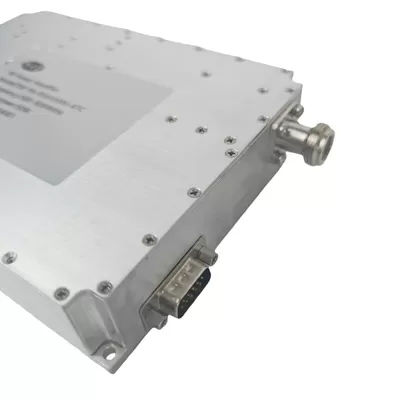

| DC / контрольный разъем | ДБ15 | - Да. |
| Охлаждение | Рассмотрим систему охлаждения (не предоставляется) | - Да. |
| Монтаж | 3 - 4 проходные отверстия | - Да. |
| Вес | 1,5 | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура (температура корпуса) | - 20. | + 60 | °C |
| Диапазон влажности | 0 - 100 | В процентах | |
| Температура отсечки PA | + 85 | °C | |
