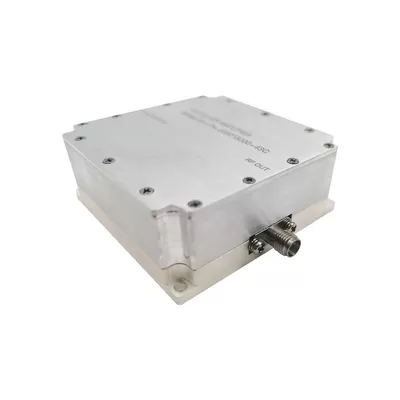

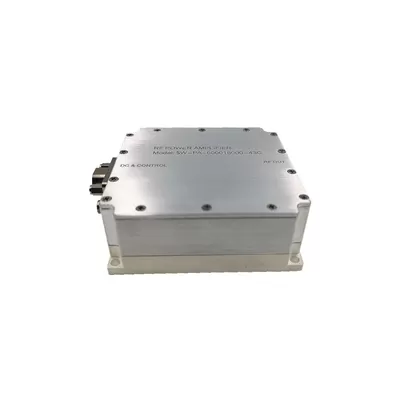

Радиочастотный усилитель мощности 6000 - 18000 МГц 43dBm представляет собой мощный усилитель, специально разработанный для этого диапазона частот и обеспечивающий выходную мощность 43 DBm. Он имеет широкий спектр применений и играет жизненно важную роль в области связи, радиолокации и научных исследований.
Основные особенности:
Широкий диапазон: усилитель работает в диапазоне частот 6000 - 18000 МГц и охватывает широкий спектр частот от микроволновых до миллиметровых.
Высокая выходная мощность: выходная мощность 43 дБм для приложений, требующих сигналов высокой мощности.
Усиление и обработка сигнала: усилитель обеспечивает усиление и обработку сигнала, обеспечивая надежную передачу и обработку сигнала.
Многопрофильное применение: широко используется в системах связи, радиолокационных технологиях и научных исследованиях, поддерживая различные прикладные потребности.
Ключевые приложения:
Системы связи: для улучшения сигналов связи в диапазоне частот 6000 - 18000 МГц, поддержки высокоскоростной передачи данных и надежной связи.
Радиолокационные технологии: передача и прием сигналов для радиолокационных систем, достижение обнаружения и отслеживания целей.
Научные исследования: для экспериментов и испытаний в лабораториях и исследовательских институтах, таких как радиоастрономия и микроволновая спектроскопия.
В целом, радиочастотный усилитель мощности 6000 - 18000 МГц 43dBm является мощным и широко используемым устройством, обеспечивающим надежную мощность усиления и обработки сигналов для различных применений.
Нормы
Типичная производительность в системах + 28VDC + 25oC и 50 Ом.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | Шесть тысяч. | 18 000 | МГц | |
| Ввод радиочастот | 0 | ДБм | ||
| Выход мощности P - Sat | Сорок. | ДБм | ||
| Коэффициент усиления мощности | Сорок. | ДБ | ||
| плоскость усиления мощности | ±2 | ±3 | ДБ | |
| Input VSWR | 1.5. | Два. | ||
| Ложный сигнал | - 60. | ДБc | ||
| гармонический сигнал | - 15. | ДБc | ||
| Рабочее напряжение | 28. | ВДК | ||
| Сопротивление ввода - вывода | Пятьдесят. | А | ||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер (длина X ширина X высота) | 62.6 * 60.6 * 24 | Мм |
| Радиочастотный разъем (вход / выход) | СМА - КФД | - Да. |
| DC / контрольный разъем | J30J - 15ZKP | - Да. |
| Охлаждение | Рассмотрим систему охлаждения. | - Да. |
| Монтаж | Фи 2.8 - 4 Прорывные отверстия | - Да. |
| Вес | 1 | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура (температура корпуса) | 0 | + 50 | °C |
| Диапазон влажности | 0 - 100 | В процентах | |
| Температура отсечки PA | + 85 | °C | |
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | |||
| А.Усилитель ССоединитель ТТипА. | J30J - 15ZKP | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ПВ ННомер | ЛАбель. | ДПримечания | |
| 1 - 3 | - ВДК | + 28 В | |
| 4 - 6 | ВНД | Земля | |
| Семь. | Включен усилитель | Отключено: TTL "Низкий", включен: TTL "Высокий" (Низкий: 0 ~ 0.5V, Высокий: 2,5 ~ 5V) | |
| Восемь. | НС | НС | |
| Девять. | НС | НС | |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
