Широкополосный радиочастотный усилитель мощности с кредитом миллиметрового диапазона 26,5 - 40 ГГц
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW - PA - 265004000 - 40C
Цена：
Описание продукта
Широкополосный радиочастотный усилитель мощности с кредитом миллиметрового диапазона 26,5 - 40 ГГц
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | 26.5 | Сорок. | ГГц | |
| Усиление | Сорок. | ДБ | ||
| Управление усилением | ДБ | |||
| Получение плоскости | ±3 | ДБ | ||
| Коэффициент шума | ДБ | |||
| Выходная мощность P1dB | Сорок. | Ватт | ||
| Ложный | ДБc | |||
| Гармония | ДБc | |||
| ВСВР | 2: 1 | Соотношение | ||
| Входное напряжение | 220 Переменный ток | Вольт | ||
| Человеко - машинный интерфейс | LCD с сенсорным экраном: напряжение, ток, усиление, мощность FWD | |||
| Интерфейс программного управления | RS422 и Ethernet | |||
Примечание:
1. Защита от перенапряжения; Защита от избыточного тока: защита от избыточного напряжения REV по отношению к стоячей волне: включение: модуляция.
2. Функция обнаружения: мощность FWD / REV; Муфта.
3.Обязательное воздушное охлаждение.
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | Пять. | ДБм | ||
| Рабочая температура | 0 | + 50 | °C | |
| нерабочая температура | - 20. | + 70 | °C | |
| Относительная влажность (неконденсация) | Девяносто. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | ТБД | Ноги | ||
| Удар / вибрация (MIL - STD - 810F) | ТБД | |||

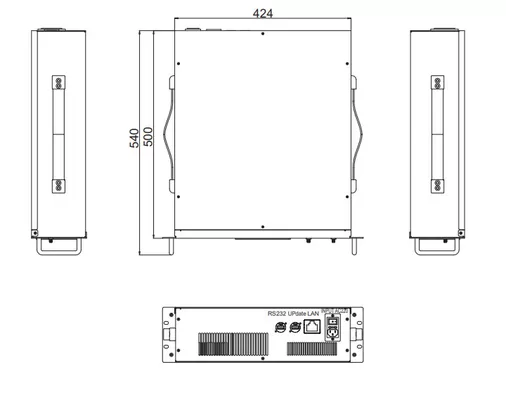

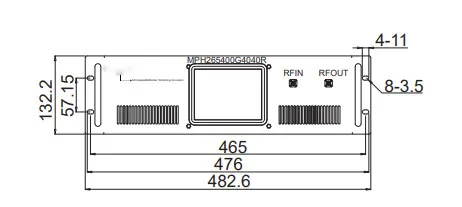

| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |
| Размер | Макс. | миллиметр | |
| Вес | 15 тысяч. | Макс. | Кэ |
| Ввод радиочастотного соединения | 2.92mm - F | ||
| Выход радиочастотного соединения | 2.92mm - F | ||
| Соединитель для проверки движения вперед / назад | |||
| Сопротивление | Пятьдесят. | Ом | |
Подробная информация о товаре
Имя:
26.5 - 40 ГГц широкополосный радиочастотный усилитель мощности
Рабочая частота:
26,5 - 40 ГГц
Выходная мощность Psat:
40 дБ
Прирост:
40 дБ
Входной Vswr:
2: 1 Соотношение
Плоскость коэффициента усиления мощности:
±3 дБ
Ложные сигналы:
- 60 дБc
Гармонические сигналы:
- 15 дБc.
Рабочая температура:
- 20°С - + 50°С
Приложение:
Беспроводная связь, радиолокационные системы, спутниковая связь, вещание, связь в миллиметровых волнах
Транспортная упаковка:
3U
Спецификация:
Стандартная упаковка
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
