2 - 18 ГГц широкополосный усилитель мощности Psat 40 DBm EMC
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW - PA - 20001800 - 40C
Цена：
Описание продукта

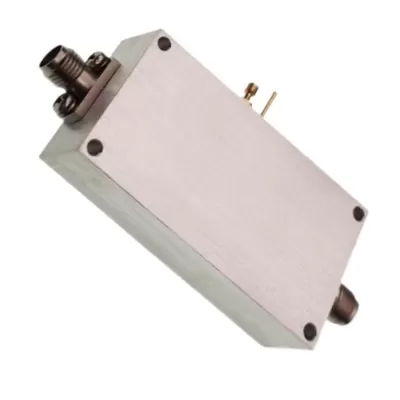

EMC 2 - 18 ГГц Psat 40 дБм широкополосный усилитель мощности
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | Два. | Восемнадцать. | ГГц | |
| Коэффициент усиления малых сигналов | Двадцать пять. | ДБ | ||
| плоскость усиления малых сигналов | ±2 | ДБ | ||
| Выходная мощность (Psat) | Сорок. | ДБм | ||
| Коэффициент шума | Десять. | ДБм | ||
| IP3 | ДБм | |||
| Ложный сигнал | - 60. | ДБc | ||
| Гармония | - 15. | ДБc | ||
| ВСВР | 2: 1 | Соотношение | ||
| Источник постоянного тока | + 32 | Вольт | ||
| В настоящее время | 1.2. | А. | ||
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | + 20 | ДБм | ||
| Рабочая температура | - 20. | + 60 | °C | |
| нерабочая температура | - 40 | + 85 | °C | |
| Относительная влажность (неконденсация) | 95. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | Десять тысяч. | Тридцать тысяч. | Ноги | |
| Удар / вибрация (MIL - STD - 810F) | Воздушная кость | |||
| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |
| Размер | Макс. | миллиметр | |
| Вес | Пятьсот. | Макс. | Г |
| Ввод радиочастотного соединения | СМА - F | ||
| Выход радиочастотного соединения | СМА - F | ||
| Интерфейсный разъем постоянного тока | |||
| Сопротивление | Пятьдесят. | Ом | |
Подробная информация о товаре
Имя:
Радиочастотный усилитель мощности 2 - 18 ГГц
Рабочая частота:
2 - 18 ГГц
Выходная мощность Psat:
10 Вт
Прирост:
53 дБ
Входной Vswr:
2: 1 Соотношение
Плоскость коэффициента усиления мощности:
±2 дБ
Ложные сигналы:
- 60 дБc
Гармонические сигналы:
- 15 дБc.
Рабочая температура:
- 20 ~ 60°c
Приложение:
ЭМС испытания, связь, радиолокационные системы
Транспортная упаковка:
Картонная коробка
Спецификация:
100 * 45 * 17 мм
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
