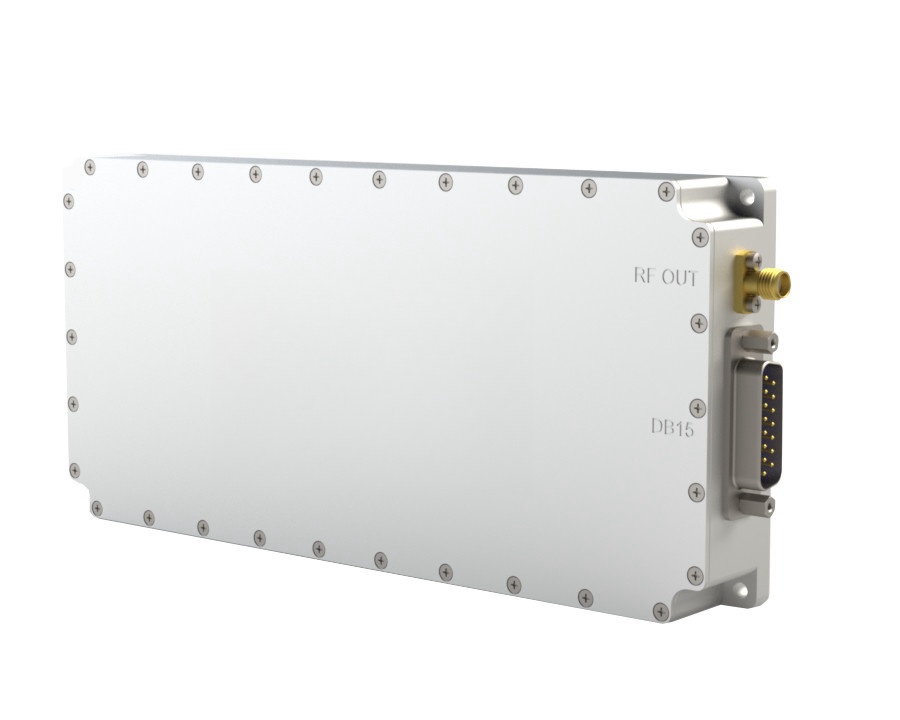

Amplificador De Potencia Del Jammer Del Dron 1176 - 1227 MHz Psat 47 DBm Amplificador De Potencia De Radiofrecuencia
DExplicación
El Módulo Está Diseñado Específicamente Para Aplicaciones Militares Y Comerciales. Con Las últimas Tecnologías De Dispositivos Y Métodos De Diseño, Se Proporciona Alta Densidad De Potencia, Eficiencia Y Lineal En Encapsulamientos Pequeños Y Ligeros.
Normas
Las Especificaciones Están Sujetas A Cambios Sin Previo Aviso. Rendimiento Típico En Sistemas + 28vdc + 25oC Y 50 Omega.
| RF /. Eléctrico |
| Parámetros | Min | Tipo. | Max | Unidades |
| Frecuencia De Trabajo | 1176 |
| 1227 | MHz |
| Potencia De Salida Psat |
| 47 |
| DBm |
| Planitud De La Ganancia De Potencia |
| ± 1 |
| DB |
| Ganancia · Ajuste · Rango |
| 32 |
| DB |
| Ganancia · Ajuste · Paso |
| 2 |
| DB |
| Tensión De Funcionamiento |
| 28 |
| VDC |
| MMaquinaria |
| PParámetros | V,Región | UNIT |
| Tamaño (l X W X H) | 170 * 90 * 25 | Mm |
| Conector De Radiofrecuencia (salida) | SMA - KFD | - - |
| Conector DC | Db15 | - - |
| Enfriamiento | Conducción Del Sustrato - Radiadores Opcionales | - - |
| Instalación | 3 - 4 A Través Del Agujero | - - |
| Peso | ≤ 1,5 | Kilogramos |
| EMedio Ambiente /. PProtección |
| PParámetros | MIn | MAX | UNIT |
| Temperatura De Funcionamiento (temperatura De La Carcasa) | - 40 | + 55 | ° C |
| Rango De Humedad | 0 - 100 | Porcentaje |
| Temperatura De Corte Del Sustrato Pa | + 85 | ° C |
| I,Nput/ OSalida PINS |
|
| A.Amplificador CConector TTipo: | Db15 |
|
| TRiad CCapaz PArte NNúmero: | - - |
|
| PIn NNúmero | LAbel | DExplicación |
|
| 1 | El Amplificador Está Activado | Ttl Alto = Habilitado, Ttl Bajo = Desactivado O Sin Conexión |
|
| 2 | Gnd | Gnd |
|
| 3. | Monitoreo De Potencia Positiva | Tensión Analógica De 0 V A 3,3 V Con Respecto A La Fuente De Alimentación Positiva |
|
| 4 | Monitoreo De Potencia Reflejada | Tensión Analógica De 0 V A 3,3 V Con Respecto A La Fuente De Alimentación Inversa |
|
| 5 | Monitoreo De Temperatura | Temperatura Relativa Del Voltaje Analógico Y Fuente De Alimentación 0v A 3,3v |
|
| 6. | Alarma De Temperatura | Detección De Temperatura Y Potencia (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
|
| 7. | Monitoreo De Corriente | Tensión Analógica Relativa Fuente De Alimentación De Monitoreo 0v A 3,3v |
|
| 8 | Alarma Rev | Detección De Potencia Inversa (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
|
| 9. | Pin | Ganancia · Ajuste · Rango V1 |
|
| 10 | Pin | Ganancia · Ajuste · Rango V2 |
|
| 11 | Pin | Ganancia · Ajuste · Rango V3 |
|
| 12 | Pin | Ganancia · Ajuste · Rango V4 |
|
| 13 | Pin | Ganancia · Ajuste · Rango V5 |
|
| 14 - 15 | VDC | + 28v |
|
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
