El Amplificador De 10w De 1420 - 1530 MHz De Transmisión De Vídeo De Drones De Clase Militar Ofrece Una Excelente Integridad De Señal
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW - DL - 14201530 - 40C
Цена：
Описание продукта
El Amplificador De 10w De 1420 - 1530 MHz De Transmisión De Vídeo De Drones De Clase Militar Ofrece Una Excelente Integridad De Señal

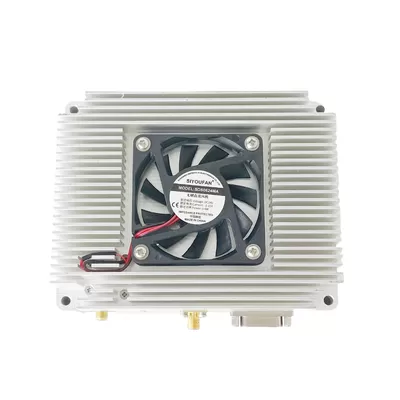

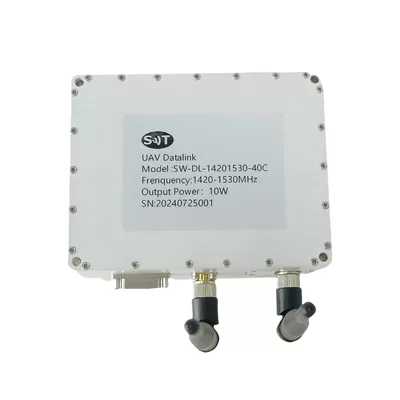

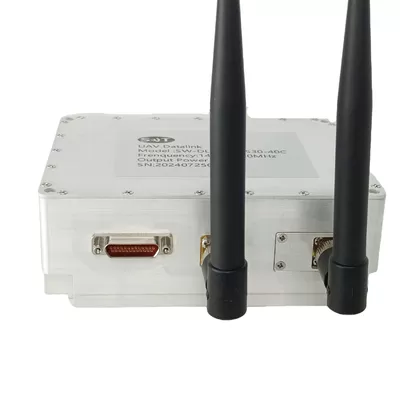

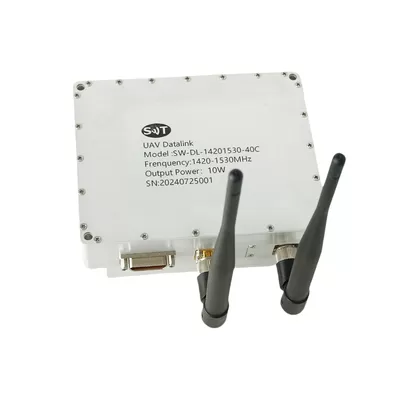

El Amplificador De 10w De 1420 - 1530 MHz De Transmisión De Vídeo De Drones De Clase Militar Ofrece Una Excelente Integridad De Señal SW - DL - 14201530 - 40C Es Un Amplificador De Potencia De Enlace De Datos De 10w Diseñado Específicamente Para Aplicaciones Militares Y Comerciales. Soporta Un Rango De Frecuencia De 1420 A 1530 MHz Y Ofrece Métodos De Modulación Como Cofdm (qpsk, Qam16, Qam64 Tdd). El Amplificador Proporciona Una Velocidad Máxima De Transmisión Inalámbrica De 25 Mbps Y Admite Configuraciones De Red Punto A Punto, Punto A Multipunto Y Estrella. Mide 128 X 100 X 46 Mm, Se Enfría Con Aire Forzado E Incluye Protección Contra Sobrecalentamiento.
| RF /. Eléctrico | ||||
| Parámetros | Min | Tipo. | Max | Unidades |
| Banda De Trabajo | 1.420 | 1530 | MHz | |
| Ancho De Banda Del Canal | 1,4 / 3 / 5 / 10 / 20 | MHz | ||
| Modo De Modulación | Multiplexaje De División De Frecuencia De Modo Común (qpsk / Qam16 / Qam64) TDD | - - | ||
| Potencia De Salida | 40 | DBm | ||
| Velocidad De La Plataforma | 700 Km / H | |||
| Alcance | Hasta 200 Kilómetros (los) Dependen De La Ganancia De La Antena De La Estación Receptora. Coordenadas GPS De La Plataforma Necesarias Para La Alineación Y Dirección De La Antena | |||
| Modo De Red | Red En Forma De Estrella Punto A Punto, Punto A Multipunto | - - | ||
| Interfaz De Datos | 1 Puerto De Red + 1 Puerto Serie | - - | ||
| Tasa De Transmisión Inalámbrica | Hasta 25 Mbps, Todos Los Nodos Compartidos En Transmisión Bidireccional | Opcional | ||
| Interfaz De Antena | 2 Conectores SMa | - - | ||
| Tensión De Funcionamiento | 24 | V DC | ||
| Corriente Eléctrica | 1,4 | A. | ||
| RF /. Eléctrico | ||||
| Parámetros | Min | Tipo. | Max | Unidades |
| Banda De Trabajo | 1.420 | 1530 | MHz | |
| Ancho De Banda Del Canal | 1,4 / 3 / 5 / 10 / 20 | MHz | ||
| Modo De Modulación | Multiplexaje De División De Frecuencia De Modo Común (qpsk / Qam16 / Qam64) TDD | - - | ||
| Potencia De Salida | 40 | DBm | ||
| Velocidad De La Plataforma | 700 Km / H | |||
| Alcance | Hasta 200 Kilómetros (los) Dependen De La Ganancia De La Antena De La Estación Receptora. Coordenadas GPS De La Plataforma Necesarias Para La Alineación Y Dirección De La Antena | |||
| Modo De Red | Red En Forma De Estrella Punto A Punto, Punto A Multipunto | - - | ||
| Interfaz De Datos | 1 Puerto De Red + 1 Puerto Serie | - - | ||
| Tasa De Transmisión Inalámbrica | Hasta 25 Mbps, Todos Los Nodos Compartidos En Transmisión Bidireccional | Opcional | ||
| Interfaz De Antena | 2 Conectores SMa | - - | ||
| Tensión De Funcionamiento | 24 | V DC | ||
| Corriente Eléctrica | 1,4 | A. | ||
| EMedio Ambiente /. PProtección | |||
| PParámetros | MIn | MAX | UNIT |
| Operación Empleados Temporales. | - 40 | + 70 | ° C |
| Temperatura De Almacenamiento. | - 40 | + 80 | ° C |
| Temperatura De Protección Del Amplificador. | + 90 | ° C | |
| Medidas De Protección | Con Función De Protección De Temperatura Excesiva | ||
| I,Nput/ OSalida Panel& Amp; Nbsp; Conector | |||
| A.Amplificador CConector TTipo: | - - | ||
| TRiad CCapaz PArte NNúmero: | - - | ||
| NNúmero | Tipo De Interfaz | DExplicación | |
| X1 | SMA - FK | Entrada De Radiofrecuencia | |
| X2 | SMA - FK | Salida De Radiofrecuencia | |
| X3 | Suministro De Energía | + Fuente De Alimentación De 24v; Amp; Interfaz Ethernet Y; Amp; Uart | |
Подробная информация о товаре
Имя:
Amplificador De Potencia De Radiofrecuencia De 1420 - 1530 MHz
Рабочая частота:
1420 - 1530 MHz
Выходная мощность Psat:
10w
Прирост:
40db
Входной Vswr:
Плоскость коэффициента усиления мощности:
Ложные сигналы:
- 60dbc
Гармонические сигналы:
- 15dbc.
Рабочая температура:
- 40 A 70 ° C
Приложение:
Pruebas EMC
Транспортная упаковка:
Cartones
Спецификация:
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
