Amplificador De Banda Ka De 18 - 40 GHz Psat 27 DBm Amplificador De Señal De Radiofrecuencia Para Comunicaciones Por Satélite, Sistemas De Radar
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW - Pa - 180000 40000 - 25C
Цена：
Описание продукта
Amplificador De Banda Ka De 18 - 40 GHz Psat 27 DBm Amplificador De Señal De Radiofrecuencia Para Comunicaciones Por Satélite, Sistemas De Radar
Explicación
El Amplificador De Señal RF Funciona En Un Rango De Frecuencia De Banda Ka De 18 A 40 Ghz. Está Diseñado Para Amplificar Eficazmente La Señal De Radiofrecuencia Dentro De Esta Banda De Frecuencia Específica. El Psat (potencia De Salida Saturada) Del Amplificador Es De 27 Dbm, Lo Que Indica Que Es Capaz De Proporcionar Una Salida De Alta Potencia Sin Una Distorsión Significativa.
Las Principales Características De Este Amplificador Incluyen:
Rango De Frecuencia: Funciona En La Banda Ka, Cubriendo Frecuencias De 18 A 40 Ghz.
Escribe 27 DBm: Proporciona Psat De 27dbm Para Garantizar Una Salida De Alta Potencia Con La Menor Distorsión.
Amplificación De La Señal De Radiofrecuencia: Diseñado Para Amplificar La Señal De Radiofrecuencia Dentro Del Rango De Frecuencia De Banda Ka Especificado.
Aplicación: Adecuado Para Diversas Aplicaciones Que Requieren Amplificación De Señal De Radiofrecuencia De Banda Ka, Incluidas Comunicaciones Por Satélite, Sistemas De Radar E Investigación De Alta Frecuencia.
Diseño Compacto Y Eficiente: Diseño Compacto Y Eficiente, Adecuado Para Aplicaciones Con Espacio Limitado Y Sensibilidad A La Potencia.
Rendimiento De Alta Frecuencia: Puede Procesar Eficazmente Señales De Alta Frecuencia Y Mantener Baja Pérdida Y Alta Fidelidad Durante El Proceso De Amplificación De La Señal.
En General, El Psat De Este Amplificador De Banda Ka De 18 - 40 GHz Es De 27dbm Y Es Un Amplificador De Señal De Radiofrecuencia Especialmente Diseñado Para Aplicaciones Que Requieren Salida De Alta Potencia Y Amplificación De Señal Precisa En El Rango De Frecuencia De Banda KA.
Normas
Las Especificaciones Están Sujetas A Cambios Sin Previo Aviso. Propiedades Típicas En Sistemas + 28vdc + 25 ° C Y 50 Omega.
| Eléctrico SPECIFICATIONS@25Grados Celsius | ||||
| Parámetros | Min | Típico | Max | Unidades |
| Rango De Frecuencia | 18 | 40 | GHz | |
| Pequeña Ganancia De Señal | 25 | DB | ||
| Planitud De La Ganancia De Señal Pequeña | ± 2,5 | DB | ||
| Coeficiente De Ruido | DB | |||
| Potencia De Salida (psat) | 27 | DBm | ||
| Falso | - 60 | DBC | ||
| Armónicos | - 15 | DBC | ||
| Vswr | 2: 1 | Tasa | ||
| Suministro De Energía | + 6 | Volt | ||
| Actual | 2,3 | A. | ||
| Calificación Ambiental | ||||
| Parámetros | Min | Típico | Max | Unidades |
| Potencia Máxima De Entrada | DBm | |||
| Temperatura De Trabajo | - 20 | + 60 | Grados Celsius | |
| Temperatura No Operativa | - 40 | + 85 | Grados Celsius | |
| Humedad Relativa (sin Condensación) | 95 | Porcentaje | ||
| Altitud (mil - STD - 810f) | Tbd | Pies | ||
| Impacto / Vibración (mil - STD - 810f) | Hueso De Aire | |||

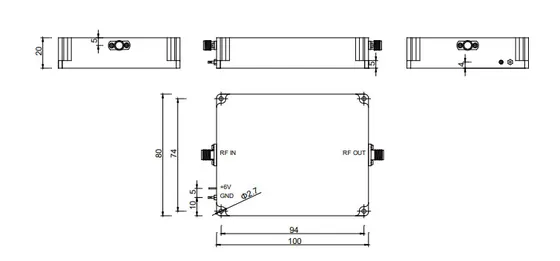

| Especificaciones Mecánicas | |||
| Parámetros | Valor | Restricciones | Unidades |
| Tamaño | 100 * 80 * 20 | Max | Mm |
| Peso | 0,2 | Max | Kilogramos |
| Entrada Del Conector De Radiofrecuencia | 2,92 Mm - F | ||
| Salida Del Conector De Radiofrecuencia | 2,92 Mm - F | ||
| Resistencia | 50 | Ohm | |
Подробная информация о товаре
Имя:
Amplificador De Potencia De Radiofrecuencia De 18 - 40 GHz
Рабочая частота:
18 - 40 GHz
Выходная мощность Psat:
27dbm
Прирост:
25db
Входной Vswr:
Tasa 2: 1
Плоскость коэффициента усиления мощности:
± 2,5 DB
Ложные сигналы:
- 60dbc
Гармонические сигналы:
- 15dbc.
Рабочая температура:
- 20 A 60 ° C
Приложение:
Pruebas Emc, Comunicaciones, Sistemas De Radar
Транспортная упаковка:
Cartones
Спецификация:
100 * 80 * 20mm
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
