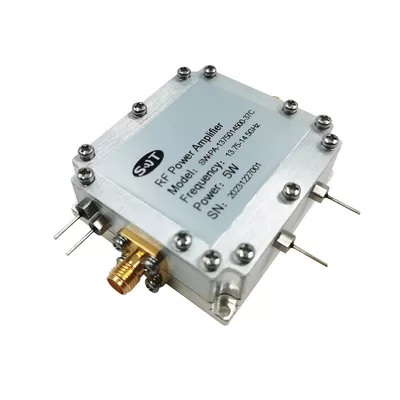

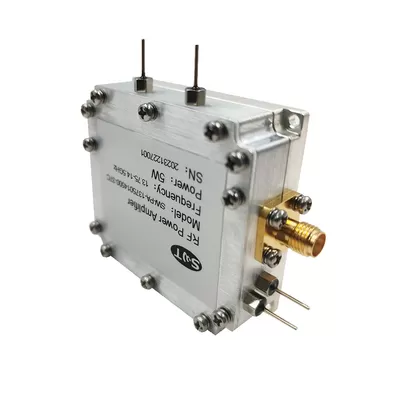

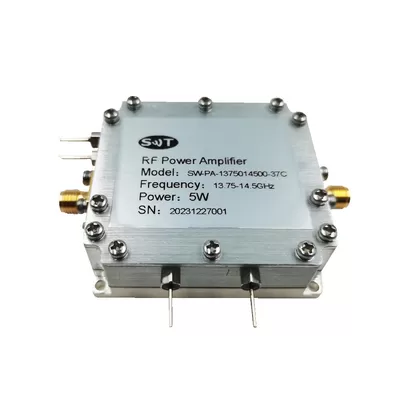

Amplificador De Microondas De Comunicación Militar Psat 50 DBm De Banda Ku Del Módulo De Amplificador De Radiofrecuencia De 13,75 - 14,5 GHz
DExplicación
El Amplificador De Potencia De Radiofrecuencia Psat 50 DBm De La Banda Ku De 13,75 - 14,5 GHz Está Diseñado Para Amplificar Señales En El Rango De Frecuencia De 13,75 GHz A 14,5 Ghz, Especialmente Para La Banda Ku. Las Siguientes Son Las Especificaciones Y Funciones Detalladas De Este Amplificador De Potencia:
Rango De Frecuencia:
Psat Y Salida De Potencia:
Características Principales:
Diseño De Banda Ku: Diseñado Especialmente Para La Amplificación De La Señal De Banda Ku Para Garantizar La Compatibilidad Y El Rendimiento Dentro De Este Rango De Frecuencia.
El Nivel Psat De Alto Psat: 50 DBm Proporciona Suficiente Potencia Para La Transmisión Y Procesamiento De Señales En Los Sistemas De Comunicación Y Radar De Banda Ku.
Alta Ganancia Y Eficiencia: Tiene Características De Alta Ganancia Y Alta Eficiencia, Optimiza La Amplificación De La Señal Y Minimiza El Consumo De Energía.
Aplicación:
Comunicación Por Satélite: Para Sistemas De Comunicación Por Satélite De Banda Ku, Para Amplificación De Señales De Estaciones Terrestres Y Enlaces Satelitales.
Sistema De Radar: Se Aplica A La Amplificación Y Procesamiento De Señales En El Sistema De Radar Para Mejorar El Rendimiento Del Radar En La Detección Y Seguimiento De Objetivos.
Enlace De Microondas: Para Enlaces De Microondas Y Sistemas De Comunicación Punto A Punto Que Requieren Amplificación De Alta Potencia En La Banda Ku.
Características Técnicas:
Alta Lineal: Garantizar Una Amplificación Precisa Y Estable De La Señal, Que Es Esencial Para Mantener La Integridad De La Señal En Las Aplicaciones De Comunicación Y Radar.
Amplio Rango De Temperatura De Trabajo: Puede Trabajar En Un Amplio Rango De Temperatura, Adecuado Para Diversas Condiciones Ambientales.
Diseño Compacto: Diseño Compacto Y Eficiente, Fácil De Integrar En Diferentes Sistemas Y Equipos De Radiofrecuencia.
En Resumen, El Amplificador De Potencia De Radiofrecuencia Psat 50 DBm De Banda Ku De 13,75 - 14,5 GHz Es Un Amplificador De Alto Rendimiento Adecuado Para Aplicaciones De Banda Ku, Que Puede Proporcionar Psat Alto, Ganancia Y Eficiencia Para Amplificación De Señales Confiables En Sistemas De Comunicación Por Satélite, Radar Y Enlace De Microondas.
Normas
| RF /. Eléctrico |
| Parámetros | Min | Tipo. | Max | Unidades |
| Frecuencia De Trabajo | 13.750 |
| 14.500 | MHz |
| Entrada De Radiofrecuencia |
| 0 |
| DBm |
| Salida De Potencia P - SAT |
| 50 |
| DBm |
| Ganancia De Potencia |
| 50 |
| DB |
| Planitud De La Ganancia De Potencia |
| ± 1 |
| DB |
| Señal Armónica |
| - 30 |
| DBC |
| Entrada Vswr |
| 1,5 | 2 |
|
| Tensión De Funcionamiento |
| 24 |
| VDC |
| Corriente Eléctrica |
| 32 |
| A. |
| Resistencia De Entrada Y Salida |
| 50 |
| Ω |
| MMaquinaria |
| PParámetros | V,Región | UNIT |
| Tamaño (l X W X H) |
|
|
| Conector De Radiofrecuencia (entrada / Salida) | SMA - KFD | - - |
| DC / Conector De Control | D - Subb 7w2 | - - |
| Enfriamiento | Considerar La Disipación De Calor Del Sistema | - - |
| Instalación | Phi 3 - 8 A Través Del Agujero | - - |
| Peso | ≤ 10 | Kilogramos |
| EMedio Ambiente /. PProtección |
| PParámetros | MIn | MAX | UNIT |
| Temperatura De Funcionamiento (temperatura De La Carcasa) | - 20 | + 55 | ° C |
| Rango De Humedad | 0 - 100 | Porcentaje |
| Temperatura De Corte Del Sustrato Pa | + 85 | ° C |
| I,Nput/ OSalida PINS |
| A.Amplificador CConector TTipo: | D - Subb 7w2 |
| TRiad CCapaz PArte NNúmero: | - - |
| PIn NNúmero | LAbel | DExplicación |
| 1 - 2 | - VDC | + 24v |
| 3. | Gnd | Suelo |
| 4 | NC | NC |
| 5 | El Amplificador Está Activado | Desactivado: Ttl "bajo", Habilitado: Ttl "alto" (bajo: 0 A 0,5v, Alto: 2,5 A 5v) |
| 6 - 9 | Gnd | Suelo |
