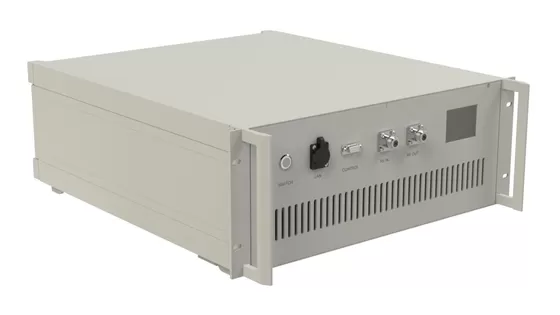

Amplificador De Potencia De Banda X 9,5 - 10,5 GHz Psat 200 W Amplificador De Potencia De Radiofrecuencia
DExplicación
El Módulo Está Diseñado Específicamente Para Aplicaciones Militares Y Comerciales. Con Las últimas Tecnologías De Dispositivos Y Métodos De Diseño, Se Proporciona Alta Densidad De Potencia, Eficiencia Y Lineal En Encapsulamientos Pequeños Y Ligeros.
Normas
Las Especificaciones Están Sujetas A Cambios Sin Previo Aviso. Propiedades Típicas En Sistemas + 28vdc + 25 ° C Y 50 Omega.
| Eléctrico SPECIFICATIONS@25Grados Celsius |
| Parámetros | Min | Típico | Max | Unidades |
| Rango De Frecuencia | 9,5 |
| 10,5 | GHz |
| Pequeña Ganancia De Señal | 50 |
|
| DB |
| Control De Ganancia |
| ± 2 |
| DB |
| Planitud De La Ganancia De Señal Pequeña |
|
|
| DB |
| Coeficiente De Ruido |
|
|
| DB |
| Potencia De Salida (psat) | 200 |
|
| Watt |
| Falso |
|
| - 60 | DBC |
| Armónicos |
|
| - 15 | DBC |
| Vswr |
| 2: 1 |
| Tasa |
| Tensión De Entrada | Corriente Alterna De 220 Voltios |
| Interfaz Hombre - Máquina | Pantalla Táctil Lcd: Voltaje, Corriente, Ganancia |
| Interfaz De Control De Programas | Rs422 Y Ethernet |
Nota:
1. Enfriamiento Forzado Por Aire.
| Calificación Ambiental |
| Parámetros | Min | Típico | Max | Unidades |
| Potencia Máxima De Entrada |
|
| + 10 | DBm |
| Temperatura De Trabajo | - 20 |
| + 50 | Grados Celsius |
| Temperatura No Operativa | - 40 |
| + 85 | Grados Celsius |
| Humedad Relativa (sin Condensación) |
| 90 |
| Porcentaje |
| Altitud (mil - STD - 810f) |
| Tbd |
| Pies |
| Impacto / Vibración (mil - STD - 810f) |
| Tbd |
|
|

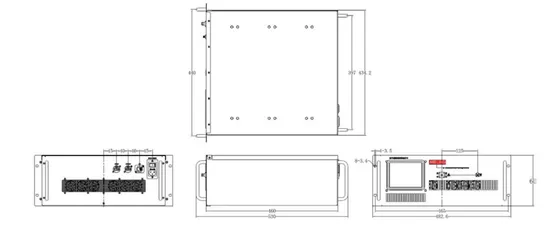

| Especificaciones Mecánicas |
| Parámetros | Valor | Restricciones | Unidades |
| Tamaño | 4u | Max | Mm |
| Peso | 25.000 | Max | Gramos |
| Entrada Del Conector De Radiofrecuencia | SMA - F |
|
|
| Salida Del Conector De Radiofrecuencia | Wr90 |
|
|
| Conector De Detección Hacia Adelante / Hacia Atrás |
|
|
|
| Resistencia |
|
| Ohm |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
