Normas
Rendimiento Típico En Sistemas De 220V AC + 25oC Y 50 Omega.
| RF /. Eléctrico |
| Parámetros | Min | Tipo. | Max | Unidades |
| Operación Frecuencia | 2000 |
| 4.000 | MHz |
| Entrada De Radiofrecuencia |
| 0 |
| DBm |
| Ganancia De Potencia |
| 53 |
| DB |
| Potencia De Salida P - SAT |
| 53 |
| DBm |
| Ganancia De Potencia Planitud |
| ± 3 |
| DB |
| Resistencia De Entrada / Salida | 50 | Oh, Oh |
| Señal Falsa |
| - 60 |
| DBC |
| Señal Armónica |
| - 15 | - 10 | DBC |
| Tensión De Funcionamiento | 200 | 220 | 260 | V Corriente Alterna |
| Suministro Fuente De Alimentación |
|
| 1.600 | W |
| Entrada Vswr |
|
| 2 |
|
| MMaquinaria |
| PParámetros | V,Región | UNIT |
| Tamaño (ancho X Profundidad X Altura) | Estantería Estándar De 19 Pulgadas De Altura 5u, 482 * 550 * 223 | Mm |
| Conector De Radiofrecuencia (entrada / Salida) | N - K / N - K (mujer) | - - |
| Conector De Control | Db15: Control De Encendido / Apagado; Control De Ganancia; Los Parámetros De Monitoreo Incluyen Potencia De Salida, Temperatura
Se Puede Lograr El Control Remoto Y El Monitoreo A Través De RS232 | - - |
| Conector De Control | Rj45: Se Puede Lograr El Control Remoto Y El Monitoreo A Través De La Red Local | - - |
| Enfriamiento | Sistema De Refrigeración Incorporado, Enfriamiento Forzado Por Aire | - - |
| Peso | ≤ 45 | Kilogramos |
| EMedio Ambiente /. PProtección |
| PParámetros | MIn | MAX | UNIT |
| Operación Empleados Temporales. | 0 | + 45 | ° C |
| Rango De Humedad | 0 - 90 | Porcentaje |
| Temperatura De Protección Del Amplificador. | + 80 | ° C |
| Medidas De Protección | Con Protección Contra Sobretemperatura, Protección Contra Sobrepotencia De Entrada Y Protección Contra Desajuste De Salida |
|

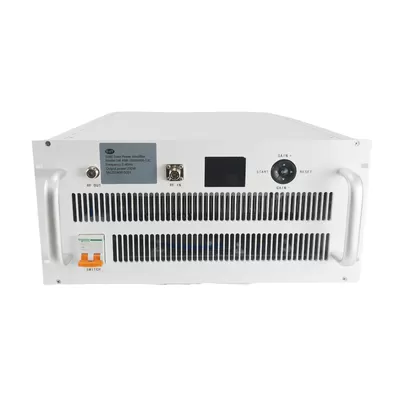

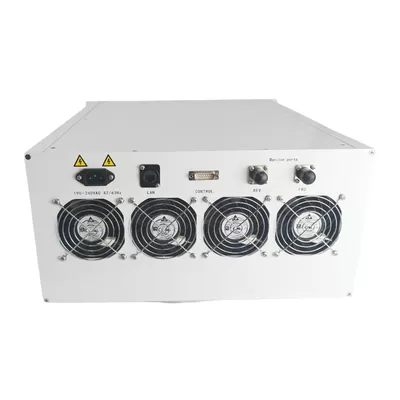

| I,Nput/ OSalida Panel& Amp; Nbsp; Conector |
| A.Amplificador CConector TTipo: | - - |
| TRiad CCapaz PArte NNúmero: | - - |
| NNúmero | Tipo De Interfaz | DExplicación |
| X1 | N - FK | Entrada De Radiofrecuencia |
| X2 | N - FK | Salida De Radiofrecuencia |
| X3 | Pantalla LCD | Interfaz De Interacción Hombre - Computadora |
| X4 | Interruptor | Corriente Alterna / 220V / 50hz |
| X5 | RJ45 | Lan |
| X6 | Db15 | Interfaz De Control |
| X7 | N - FK | Puerto De Acoplamiento Positivo |
| X8 | N - FK | Puerto De Acoplamiento Inverso |
| Definición Del Conector |
| A.Amplificador CConector TTipo: | Db15 |
| TRiad CCapaz PArte NNúmero: | - - |
| NNúmero | Definición | DExplicación |
| 1 | Pa Habilitado | TTL Hola. Habilitado, TTL Lo = Desactivado O No, No. Conexión |
| 2 | Monitoreo De Potencia De Salida | Potencia De Salida Detección (voltaje Analógico De Salida) |
| 3. | Monitoreo De Potencia Inversa | Potencia Inversa Detección (voltaje Analógico De Salida) |
| 4 | Monitoreo De Temperatura | Monitoreo De Temperatura Y; Nbsp;Alarma (voltaje Analógico De Salida) |
| 5 | Gnd | Gnd |
| 6. | Rxd | Interfaz De Bus Serie RS232 (ttl) |
| 7. | Txd |
| 8 | Gnd |
| 9 - 15 | NC | NC |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
