Amplificador De Potencia De Radiofrecuencia Lineal 2000 - 4000mhz 200w Para Sistemas De Radar Y Comunicaciones Inalámbricas
Место происхождения: Китай
Торговая марка: SWT
Номер модели：Software SW - Par - 20004000 - 53c
Цена：18.000 Dólares Por Pieza
Описание продукта
Normas
Rendimiento Típico En Sistemas De 220V AC + 25oC Y 50 Omega.
| RF /. Eléctrico | ||||
| Parámetros | Min | Tipo. | Max | Unidades |
| Operación Frecuencia | 2000 | 4.000 | MHz | |
| Entrada De Radiofrecuencia | 0 | DBm | ||
| Ganancia De Potencia | 53 | DB | ||
| Potencia De Salida P - SAT | 53 | DBm | ||
| Ganancia De Potencia Planitud | ± 3 | DB | ||
| Resistencia De Entrada / Salida | 50 | Oh, Oh | ||
| Señal Falsa | - 60 | DBC | ||
| Señal Armónica | - 15 | - 10 | DBC | |
| Tensión De Funcionamiento | 200 | 220 | 260 | V Corriente Alterna |
| Suministro Fuente De Alimentación | 1.600 | W | ||
| Entrada Vswr | 2 | |||
| MMaquinaria | ||
| PParámetros | V,Región | UNIT |
| Tamaño (ancho X Profundidad X Altura) | Estantería Estándar De 19 Pulgadas De Altura 5u, 482 * 550 * 223 | Mm |
| Conector De Radiofrecuencia (entrada / Salida) | N - K / N - K (mujer) | - - |
| Conector De Control | Db15: Control De Encendido / Apagado; Control De Ganancia; Los Parámetros De Monitoreo Incluyen Potencia De Salida, Temperatura Se Puede Lograr El Control Remoto Y El Monitoreo A Través De RS232 | - - |
| Conector De Control | Rj45: Se Puede Lograr El Control Remoto Y El Monitoreo A Través De La Red Local | - - |
| Enfriamiento | Sistema De Refrigeración Incorporado, Enfriamiento Forzado Por Aire | - - |
| Peso | ≤ 45 | Kilogramos |
| EMedio Ambiente /. PProtección | |||
| PParámetros | MIn | MAX | UNIT |
| Operación Empleados Temporales. | 0 | + 45 | ° C |
| Rango De Humedad | 0 - 90 | Porcentaje | |
| Temperatura De Protección Del Amplificador. | + 80 | ° C | |
| Medidas De Protección | Con Protección Contra Sobretemperatura, Protección Contra Sobrepotencia De Entrada Y Protección Contra Desajuste De Salida | ||

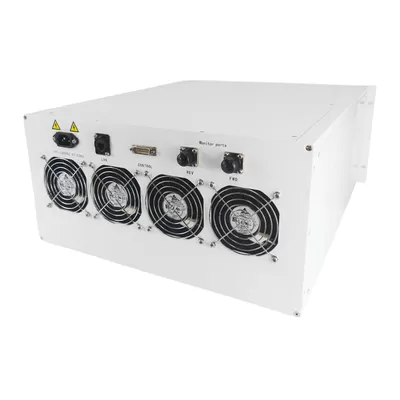

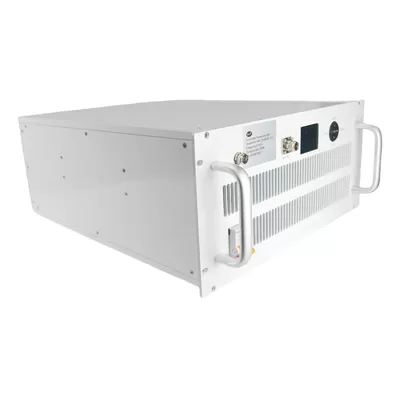

| I,Nput/ OSalida Panel& Amp; Nbsp; Conector | |||
| A.Amplificador CConector TTipo: | - - | ||
| TRiad CCapaz PArte NNúmero: | - - | ||
| NNúmero | Tipo De Interfaz | DExplicación | |
| X1 | N - FK | Entrada De Radiofrecuencia | |
| X2 | N - FK | Salida De Radiofrecuencia | |
| X3 | Pantalla LCD | Interfaz De Interacción Hombre - Computadora | |
| X4 | Interruptor | Corriente Alterna / 220V / 50hz | |
| X5 | RJ45 | Lan | |
| X6 | Db15 | Interfaz De Control | |
| X7 | N - FK | Puerto De Acoplamiento Positivo | |
| X8 | N - FK | Puerto De Acoplamiento Inverso | |
| Definición Del Conector | ||
| A.Amplificador CConector TTipo: | Db15 | |
| TRiad CCapaz PArte NNúmero: | - - | |
| NNúmero | Definición | DExplicación |
| 1 | Pa Habilitado | TTL Hola. Habilitado, TTL Lo = Desactivado O No, No. Conexión |
| 2 | Monitoreo De Potencia De Salida | Potencia De Salida Detección (voltaje Analógico De Salida) |
| 3. | Monitoreo De Potencia Inversa | Potencia Inversa Detección (voltaje Analógico De Salida) |
| 4 | Monitoreo De Temperatura | Monitoreo De Temperatura Y; Nbsp;Alarma (voltaje Analógico De Salida) |
| 5 | Gnd | Gnd |
| 6. | Rxd | Interfaz De Bus Serie RS232 (ttl) |
| 7. | Txd | |
| 8 | Gnd | |
| 9 - 15 | NC | NC |
Подробная информация о товаре
Имя:
Amplificador De Potencia De Radiofrecuencia De 2 - 4ghz
Рабочая частота:
2 - 4ghz
Выходная мощность Psat:
200w
Прирост:
53db
Входной Vswr:
2
Плоскость коэффициента усиления мощности:
± 3db
Ложные сигналы:
- 60dbc
Гармонические сигналы:
- 15dbc.
Рабочая температура:
0 A 45 ° C
Приложение:
Pruebas EMC
Транспортная упаковка:
Cartones
Спецификация:
482 * 550 * 223 Mm
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
