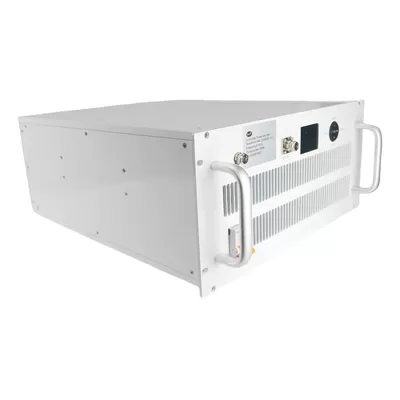

El Amplificador De Potencia De Radiofrecuencia 2000 - 4000mhz 200w Es Un Potente Dispositivo De Pórtico Diseñado Especialmente Para Un Pórtico Estándar De 19 Pulgadas Con Una Altura De 5u. Funciona En Un Rango De Frecuencias De 2.000 A 4.000 MHz Y Ofrece Una Potencia De Salida De Hasta 200 Vatios, Convirtiéndola En Una Opción Ideal Para Aplicaciones Como Las Comunicaciones Por Microondas, La Transmisión Por Satélite Y Los Sistemas De Radar. El Amplificador Tiene Las Características De Alta Eficiencia, Protección Contra Sobrecarga Y Sobrecalentamiento Incorporada Y Compatibilidad Con Conectores De 50 Omega, Lo Que Puede Garantizar Una Transmisión De Señal Estable Y Un Rendimiento Confiable. Su Potencial De Integración De Control Remoto Mejora La Disponibilidad De Grandes Sistemas Para Adaptarlos A Diversos Entornos Profesionales.
Rendimiento Típico En Sistemas De 220V AC + 25oC Y 50 Omega.
| RF /. Eléctrico |
| Parámetros | Min | Tipo. | Max | Unidades |
| Operación Frecuencia | 2000 |
| 4.000 | MHz |
| Entrada De Radiofrecuencia |
| 0 |
| DBm |
| Ganancia De Potencia |
| 53 |
| DB |
| Potencia De Salida P - SAT |
| 53 |
| DBm |
| Ganancia De Potencia Planitud |
| ± 3 |
| DB |
| Resistencia De Entrada / Salida | 50 | Oh, Oh |
| Señal Falsa |
| - 60 |
| DBC |
| Señal Armónica |
| - 15 | - 10 | DBC |
| Tensión De Funcionamiento | 200 | 220 | 260 | V Corriente Alterna |
| Suministro Fuente De Alimentación |
|
| 1.600 | W |
| Entrada Vswr |
|
| 2 |
|
| MMaquinaria |
| PParámetros | V,Región | UNIT |

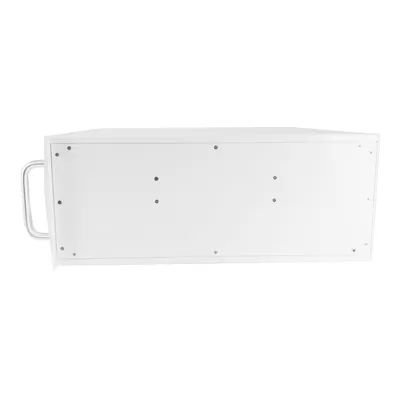

| Tamaño (ancho X Profundidad X Altura) | Estantería Estándar De 19 Pulgadas De Altura 5u, 482 * 550 * 223 | Mm |
| Conector De Radiofrecuencia (entrada / Salida) | N - K / N - K (mujer) | - - |
| Conector De Control | Db15: Control De Encendido / Apagado; Control De Ganancia; Los Parámetros De Monitoreo Incluyen Potencia De Salida, Temperatura
Se Puede Lograr El Control Remoto Y El Monitoreo A Través De RS232 | - - |
| Conector De Control | Rj45: Se Puede Lograr El Control Remoto Y El Monitoreo A Través De La Red Local | - - |
| Enfriamiento | Sistema De Refrigeración Incorporado, Enfriamiento Forzado Por Aire | - - |
| Peso | ≤ 45 | Kilogramos |
| EMedio Ambiente /. PProtección |
| PParámetros | MIn | MAX | UNIT |
| Operación Empleados Temporales. | 0 | + 45 | ° C |
| Rango De Humedad | 0 - 90 | Porcentaje |
| Temperatura De Protección Del Amplificador. | + 80 | ° C |
| Medidas De Protección | Con Protección Contra Sobretemperatura, Protección Contra Sobrepotencia De Entrada Y Protección Contra Desajuste De Salida |
|

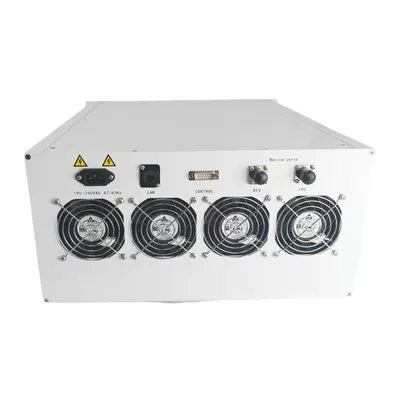

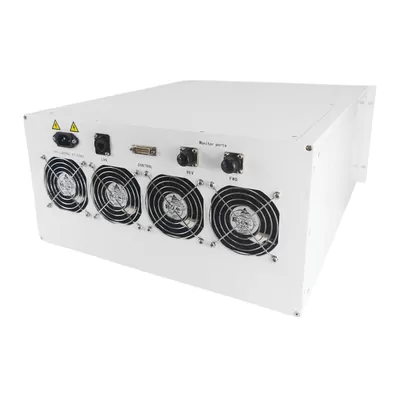

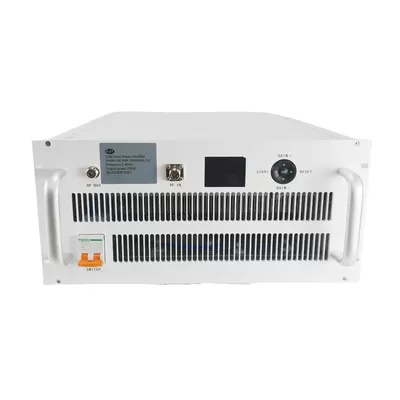

| I,Nput/ OSalida Panel& Amp; Nbsp; Conector |
| A.Amplificador CConector TTipo: | - - |
| TRiad CCapaz PArte NNúmero: | - - |
| NNúmero | Tipo De Interfaz | DExplicación |
| X1 | N - FK | Entrada De Radiofrecuencia |
| X2 | N - FK | Salida De Radiofrecuencia |
| X3 | Pantalla LCD | Interfaz De Interacción Hombre - Computadora |
| X4 | Interruptor | Corriente Alterna / 220V / 50hz |
| X5 | RJ45 | Lan |
| X6 | Db15 | Interfaz De Control |
| X7 | N - FK | Puerto De Acoplamiento Positivo |
| X8 | N - FK | Puerto De Acoplamiento Inverso |
| Definición Del Conector |
| A.Amplificador CConector TTipo: | Db15 |
| TRiad CCapaz PArte NNúmero: | - - |
| NNúmero | Definición | DExplicación |
| 1 | Pa Habilitado | TTL Hola. Habilitado, TTL Lo = Desactivado O No, No. Conexión |
| 2 | Monitoreo De Potencia De Salida | Potencia De Salida Detección (voltaje Analógico De Salida) |
| 3. | Monitoreo De Potencia Inversa | Potencia Inversa Detección (voltaje Analógico De Salida) |
| 4 | Monitoreo De Temperatura | Monitoreo De Temperatura Y; Nbsp;Alarma (voltaje Analógico De Salida) |
| 5 | Gnd | Gnd |
| 6. | Rxd | Interfaz De Bus Serie RS232 (ttl) |
| 7. | Txd |
| 8 | Gnd |
| 9 - 15 | NC | NC |
