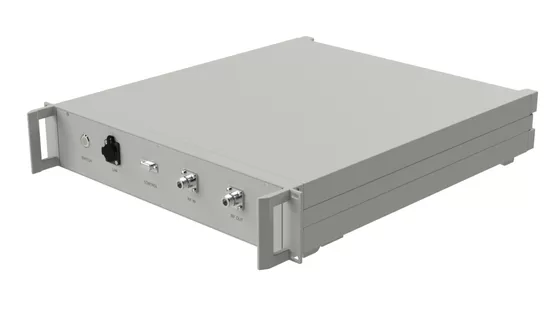

Amplificador De Potencia De Banda C De 2 - 6 GHz Para Pruebas Emc, Con Amplificador De Potencia De Radiofrecuencia CW 40 W
DExplicación
El Módulo Está Diseñado Específicamente Para Aplicaciones Militares Y Comerciales. Con Las últimas Tecnologías De Dispositivos Y Métodos De Diseño, Se Proporciona Alta Densidad De Potencia, Eficiencia Y Lineal En Encapsulamientos Pequeños Y Ligeros.
Normas
Las Especificaciones Están Sujetas A Cambios Sin Previo Aviso. Propiedades Típicas En Sistemas + 28vdc + 25 ° C Y 50 Omega.
| Eléctrico SPECIFICATIONS@25Grados Celsius |
| Parámetros | Min | Típico | Max | Unidades |
| Rango De Frecuencia | 2 |
| 6. | GHz |
| Ganancia De Potencia | 40 |
|
| DB |
| Control De Ganancia |
|
|
| DB |
| Planitud De La Ganancia De Potencia |
| ± 2 |
| DB |
| Potencia De Salida (psat Cw) | 40 |
|
| Watt |
| Falso | - 50 |
|
| DBC |
| Armónicos | - 13 |
|
| DBC |
| Entrada Vswr |
|
| 2: 1 | Tasa |
| Output Vswr |
|
| 2.5: 1 | Tasa |
| Tensión De Entrada | 180 | 220 | 240 | Volt |
| Interfaz Hombre - Máquina | Pantalla Táctil Lcd: Potencia Fwd / Rev, Temperatura, Voltaje, Corriente |
| Interfaz De Control De Programas | TCP / IP Y Ethernet |
Nota:
1. Señal De Entrada: Am, Fm, Cw, Pulso, Lfm, Codificación De Fase.
2. Protección Contra La Sobretemperatura; Protección De La Relación De Onda Residente De Sobretensión Incentivos Excesivos Para La Protección.
3. Enfriamiento Forzado Por Aire.
4. Protección Contra La Lluvia, La Arena Y El Polvo.
| Calificación Ambiental |
| Parámetros | Min | Típico | Max | Unidades |
| Potencia Máxima De Entrada |
| 0 ± 2 |
| DBm |
| Temperatura De Trabajo | 0 |
| + 40 | Grados Celsius |
| Temperatura No Operativa | - 10 |
| + 70 | Grados Celsius |
| Humedad Relativa (sin Condensación) |
| 95 |
| Porcentaje |
| Altitud (mil - STD - 810f) | 10.000 |
| 30.000 | Pies |
| Impacto / Vibración (mil - STD - 810f) |
| Hueso De Aire |
|
|

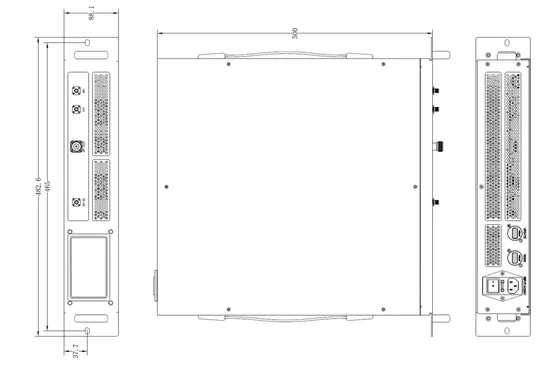

| Especificaciones Mecánicas |
| Parámetros | Valor | Restricciones | Unidades |
| Tamaño | Diámetro 2u: 500 Mm | Max | Mm |
| Peso | 13000 ± 2,5 | Max | Gramos |
| Entrada Del Conector De Radiofrecuencia | N - F |
|
|
| Salida Del Conector De Radiofrecuencia | N - F |
|
|
| Conector De Detección Hacia Adelante / Hacia Atrás | N - F |
|
|
| Resistencia | 50 |
| Ohm |
