Amplificador De Potencia De Banda C De 1000 - 6000mhz Para Comunicaciones Banda Ancha Psat 40w Amplificador De Potencia De Radiofrecuencia
DExplicación
El Amplificador De Potencia De Banda C De 1000 - 6000mhz Es Un Dispositivo Especial Diseñado Para Amplificar La Señal De Radiofrecuencia (rf) Dentro De La Banda C, Cubriendo Un Rango De Frecuencia De 1000 MHz (mhz) A 6000mhz. Aquí.. A Continuación Se Detallan Los Detalles De Este Amplificador De Potencia:
Rango De FrecuenciaLa Banda C Es Una Parte Importante Del Espectro De Radiofrecuencia, Generalmente Entre 4 GHz (ghz) Y 8 Ghz. El Amplificador Cubre Específicamente El Rango De Frecuencia De 1000 MHz A 6000 MHz En La Banda C. La Banda C Tiene Una Amplia Gama De Aplicaciones En Sistemas De Comunicación, Radar Y Comunicación Por Satélite.
Salida De Potencia: El Amplificador Es Capaz De Ampliar La Señal De Radiofrecuencia De Entrada A Un Nivel De Potencia Más Alto, Adecuado Para Aplicaciones Que Requieren Transmisión O Prueba De Señal Fuerte. La Potencia De Salida Específica Puede Variar Según El Amplificador Y El Amplificador. Diseño Y Requisitos De 39.
Aplicación: El Amplificador De Potencia De Banda C Se Utiliza Generalmente En Sistemas De Comunicación Inalámbrica, Sistemas De Radar, Comunicaciones Por Satélite, Radiodifusión Y Análisis De Espectro De Radio. Desempeñan Un Papel Vital En La Amplificación Y Transmisión De Señales En Estas áreas.
Estabilidad Y Fiabilidad: Estos Amplificadores Suelen Estar Diseñados Para La Estabilidad Y Fiabilidad Y Pueden Funcionar Durante Mucho Tiempo En Diversas Condiciones Ambientales, Manteniendo Un Rendimiento Consistente. Esto Es Esencial Para Garantizar La Calidad De La Señal Y La Estabilidad Del Sistema.
Características Del Diseño: Las Características De Diseño Del Amplificador De Potencia De Banda C Incluyen Un Amplio Rango De Frecuencia, Una Salida De Potencia Adecuada, Un Buen Rendimiento De Amplificación Y Transmisión De Señal Y Compatibilidad Con Otros Equipos Y Sistemas.
En Resumen, El Amplificador De Potencia De Banda C De 1000 - 6000mhz Es Un Equipo Importante Que Opera En El Rango De Frecuencia De Banda C Y Sirve A Diversas Aplicaciones De Radiofrecuencia Con Su Salida De Alta Potencia, Estabilidad Y Fiabilidad. Desempeña Un Papel Importante En El Cumplimiento De Los Exigentes Requisitos De Amplificación Y Transmisión De Señales En Los Sistemas De Radiofrecuencia.
Normas
Rendimiento Típico En Sistemas De 220V AC + 25oC Y 50 Omega.
| RF /. Eléctrico |
| Parámetros | Min | Tipo. | Max | Unidades |
| Frecuencia De Trabajo | 1000 |
| 6000 | MHz |
| Entrada De Radiofrecuencia |
| 0 | 5 | DBm |
| Ganancia De Potencia |
| 46 |
| DB |
| Potencia De Salida P - SAT |
| 40 |
| W |
| Planitud De La Ganancia De Potencia |
| ± 4 |
| DB |
| Resistencia De Entrada / Salida |
| 50 |
| Oh, Oh |
| Señal Falsa |
|
| - 65 | DBC |
| Señal Armónica |
| - 15 | - 10 | DBC |
| Rango De Ajuste De Ganancia |
| 31,5 |
| DB |
| Pasos De Ajuste De Ganancia |
| 0,5 |
| DB |
| Tensión De Funcionamiento | 200 | 220 | 240 | V Corriente Alterna |
| Suministro De Energía |
|
| 800 | W |
| Entrada Vswr |
|
| 2 |
|
| MMaquinaria |
| PParámetros | V,Región | UNIT |
| Tamaño (ancho X Profundidad X Altura) | Estantería Estándar De 19 Pulgadas De Altura 5u, 482 * 600 * 223 | Mm |
| Conector De Radiofrecuencia (entrada / Salida) | N - K / N - K (n Hembras) | - - |
| Conector De Control (opción 1) | Db9: Control De Encendido / Apagado, Control De Ganancia; Los Parámetros De Monitoreo Incluyen Potencia De Salida, Temperatura, Tensión De Alimentación Y Corriente De Alimentación. | - - |
| Conector De Control (opción 2) | Rj45: Se Puede Lograr El Control Remoto Y El Monitoreo A Través De La Red Local |
|
| Enfriamiento | Sistema De Refrigeración Incorporado, Enfriamiento Forzado Por Aire | - - |
| Peso | ≤ 25 | Kilogramos |
| Conector AC | Interruptor De Aire De Tres En Uno |
|
| EMedio Ambiente /. PProtección |
| PParámetros | MIn | MAX | UNIT |
| Temperatura De Trabajo. | - 25 | + 55 | ° C |
| Rango De Humedad | 0 - 90 | Porcentaje |
| Temperatura De Protección Del Amplificador. | + 80 | ° C |
| Medidas De Protección | Tiene Protección Contra Sobretemperatura, Protección Contra Sobrepotencia De Entrada, Protección Contra Sobretensión, Protección Contra Sobrecorriente, Protección Contra Desajuste De Salida |
|
| I,Nput/ OSalida Panel& Amp; Nbsp; Conector |
| A.Amplificador CConector TTipo: | - - |
| TRiad CCapaz PArte NNúmero: | - - |

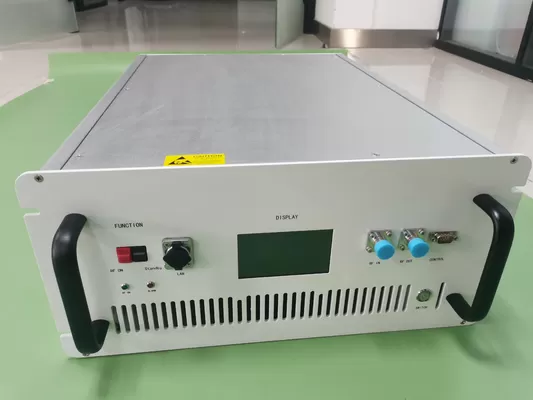

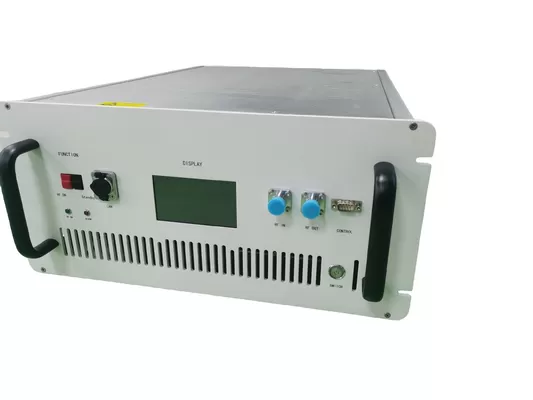

| NNúmero | Tipo De Interfaz | DExplicación |
| X1 | N - FK | Entrada De Radiofrecuencia |
| X2 | N - FK | Salida De Radiofrecuencia |
| X3 | Pantalla LCD | Interfaz De Interacción Hombre - Computadora |
| X4 | Interruptor De Aire De Tres En Uno | Corriente Alterna / 220V / 50hz |
| X5 | RJ45 | Lan |
| X6 | Db9 | Interfaz De Control |

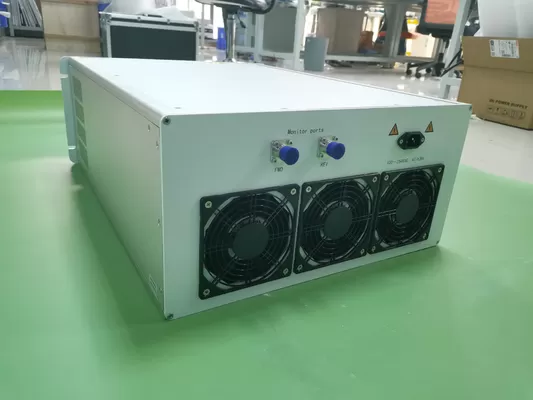

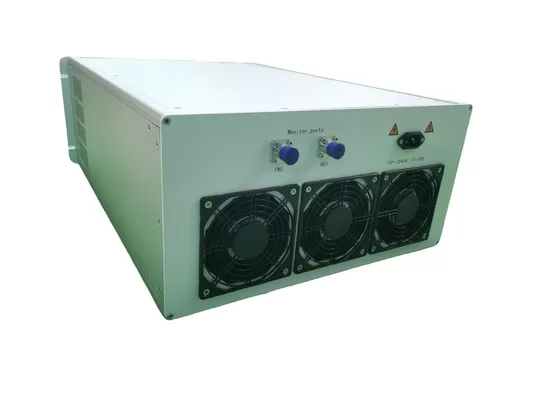

| X7 | N - FK | Puerto De Acoplamiento Positivo |
| X8 | N - FK | Puerto De Acoplamiento Inverso |
| Definición Del Conector |
| A.Amplificador CConector TTipo: | Db9 |
| TRiad CCapaz PArte NNúmero: | - - |
| NNúmero | Definición | DExplicación |
| 1 | Pa Habilitado | Ttl Alto = Habilitado, Ttl Bajo = Desactivado O Sin Conexión |
| 2 | Monitoreo De Potencia De Salida | Detección De Potencia De Salida (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
| 3. | Monitoreo De Temperatura | Alarma De Monitoreo De Temperatura (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
| 4 | Monitoreo De Tensión | Alarma De Monitoreo De Voltaje (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
| 5 | Monitoreo De Corriente | Alarma De Monitoreo De Corriente (ttl Alto = & Nbsp;Normal& Amp; Nbsp;, Ttl Bajo = FAult& Amp; Nbsp;) |
| 6. | Rxd | Interfaz De Bus Serie Rs232, Ajuste De Ganancia Pa |
| 7. | Txd |
| 8 | Gnd |
| 9. | NC | NC |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
