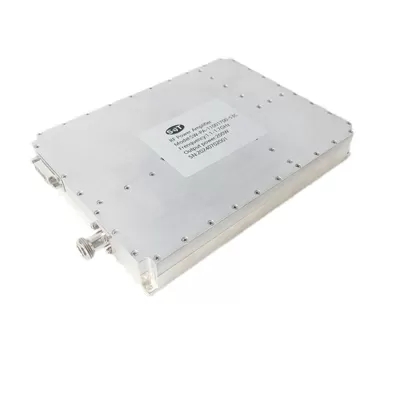

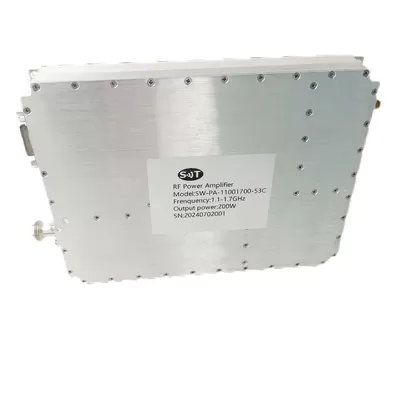

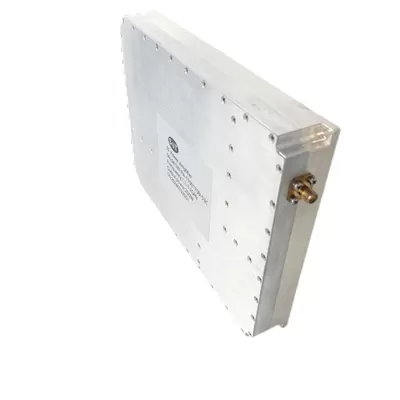

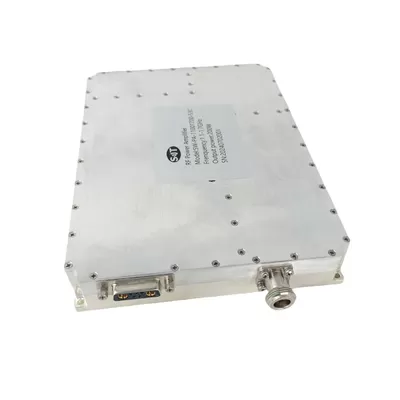

Amplificador De Estado Sólido De Alta Potencia Personalizado De 1,1 - 1,7 GHz Eficiente Y Altamente Estable Para Amplificación De Señal
Explicación

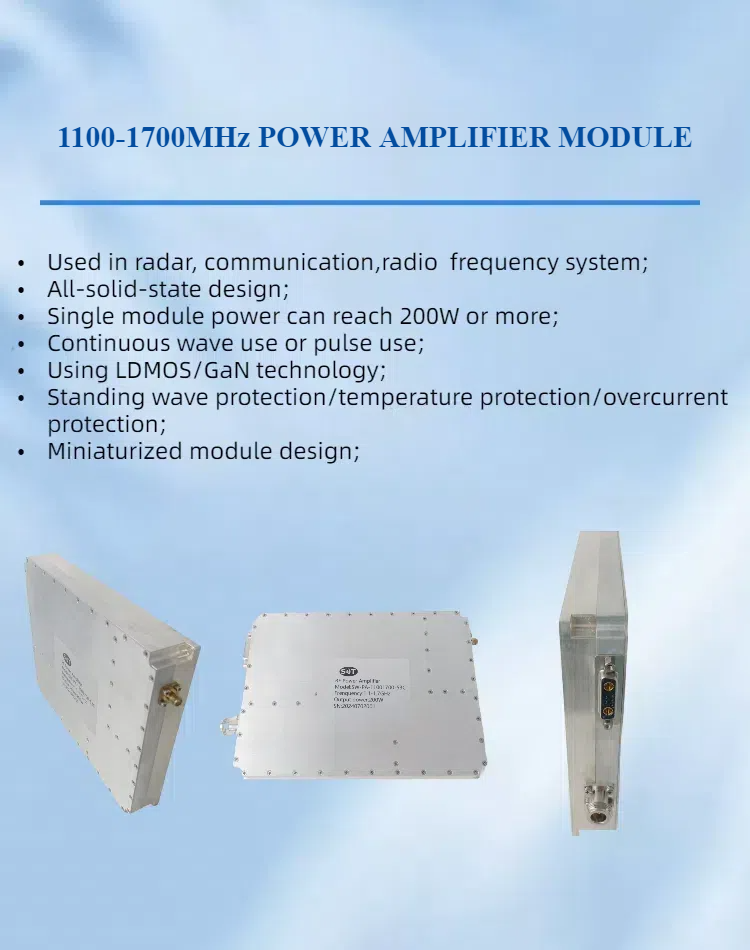

El Amplificador De Potencia De Radiofrecuencia De 1100 - 1700mhz 200w Es Un Amplificador De Alta Potencia De Banda Ancha Adecuado Para Diversas Aplicaciones, Incluyendo Comunicaciones Inalámbricas, Sistemas De Radar, Guerra Electrónica Y Pruebas De Señal. El Amplificador Utiliza Tecnología De Diseño Avanzada Para Garantizar Una Alta Eficiencia, Alta Ganancia Y Una Potencia De Salida Estable.
Características Principales
Rango De Frecuencia: 1100 - 1700 MHz
Potencia De Salida: 200 Vatios
Alta Eficiencia: Tecnología De Amplificación De Potencia Eficiente Para Garantizar Un Alto Rendimiento Y Bajo Consumo De Energía
Alta Ganancia: Proporciona Un Excelente Rendimiento De Ganancia Para Garantizar Una Amplificación De Señal De Alta Calidad
Estabilidad: Proporciona Una Excelente Estabilidad De Frecuencia Y Estabilidad De Temperatura, Que Se Puede Adaptar A Una Variedad De Entornos Complejos
Durabilidad: El Diseño Cumple Con Los Estándares Industriales Y Proporciona Alta Fiabilidad Y Durabilidad
Escenarios De Aplicación
Comunicación Inalámbrica: Mejorar La Calidad De La Transmisión De La Señal Y Garantizar Una Comunicación Estable Y Confiable
Sistema De Radar: Mejorar La Capacidad De Detección De Señales De Radar Y Mejorar El Alcance Y La Precisión De La Detección Del Sistema
Guerra Electrónica: Proporciona Una Fuerte Interferencia De Señal Y Capacidad De Supresión De Señal En Sistemas De Guerra Electrónica
Prueba De Señal: Para Varios Sistemas De Prueba De Señales De Radiofrecuencia Para Garantizar La Precisión Y Fiabilidad De Los Resultados De Las Pruebas
Drones: Satisfacer Las Necesidades De Transmisión De Datos De Alta Velocidad, Mejorar La Estabilidad De La Cadena De Datos Y Garantizar La Transmisión Confiable Y El Retorno Oportuno De Los Datos De La Misión.
Ventaja
Eficiente Y Estable: Adoptar Tecnología Avanzada De Amplificación Para Garantizar Alta Eficiencia Y Estabilidad
Amplia Cobertura De Frecuencia: Cubre El Rango De Frecuencia De 1100 - 1700mhz Y Es Adecuado Para Varias Aplicaciones
Fácil Integración: Diseño Compacto Y Fácil Integración En Los Sistemas Existentes
Alta Fiabilidad: Cumple Con Los Estándares Industriales Y Se Aplica A Todo Tipo De Entornos Hostiles
Normas
Típico Espectáculo En 28v DC + 25 ° C, Y In A. 50o Sistema.
| RF /. Eléctrico |
| Parámetros | Min | Tipo. | Max | Unidades |
| Frecuencia De Trabajo | 1.100 |
| 1.700 | MHz |
| Entrada De Radiofrecuencia |
| 0 |
| DBm |
| Ganancia De Potencia |
| 53 |
| DB |
| Potencia De Salida P - SAT |
| 53 |
| DBm |
| Planitud De La Ganancia De Potencia |
| ± 1,5 |
| DB |
| Resistencia De Entrada / Salida | 50 | Oh, Oh |
| Señal Falsa |
| - 60 |
| DBC |
| Señal Armónica |
| - 15 |
| DBC |
| Tensión De Funcionamiento |
| 28 |
| V, |
| Corriente Eléctrica |
| 20 |
| A. |
| Entrada Vswr |
|
| 1,5 |
|
| MMaquinaria |
| PParámetros | V,Región | UNIT |
| Tamaño (l X W X H) | 200 * 150 * 30 | Mm |
| Conector De Radiofrecuencia (entrada / Salida) | SMA - KF / & Amp; Nbsp;N - FK | - - |
| Conector De Control | D - Subb:Control De Encendido / Apagado; Los Parámetros De Monitoreo Incluyen Potencia De Salida, Temperatura | - - |
| Enfriamiento | Se Necesitan Radiadores Externos | - - |
| Peso | ≤4 | Kilogramos |
| EMedio Ambiente /. PProtección |
| PParámetros | MIn | MAX | UNIT |
| Operación Empleados Temporales. | - 20 | + 60 | ° C |
| Temperatura De Almacenamiento. | - 40 | + 80 | ° C |
| Temperatura De Protección Del Amplificador. | + 80 | ° C |

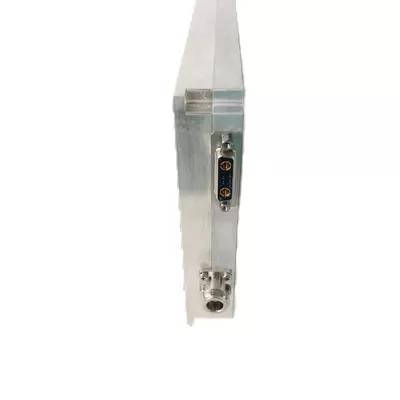

| Definición Del Conector |
| A.Amplificador CConector TTipo: | D - Subb 7w2 |
| TRiad CCapaz PArte NNúmero: | - - |
| NNúmero | Definición | DExplicación |
| A1 | VDD | 28v |
| A2 | Gnd | Gnd |
| 1 | El Amplificador Está Activado | Habilitado: Ttl & Amp; "; Bajo; ";, Desactivado: Ttl & Amp; "; High ®; "; (bajo: 0 A 0,5v, Alto: 2,5 A 5v) |
| 2 | Monitoreo De Potencia De Salida | Salida PPower Detección& Amp; Nbsp; ()Voltaje Analógico De Salida(...) |
| 3. | Monitoreo De Potencia Inversa | P InversoPower Detección& Amp; Nbsp; ()Voltaje Analógico De Salida(...) |
| 4 | Monitoreo De Temperatura | Monitoreo De Temperatura Y; Nbsp;()Voltaje Analógico De Salida(...) |
| 5 | Gnd | Suelo |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
