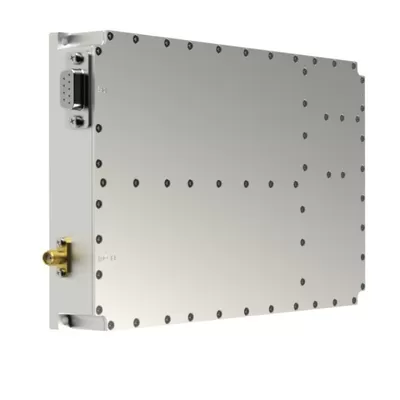

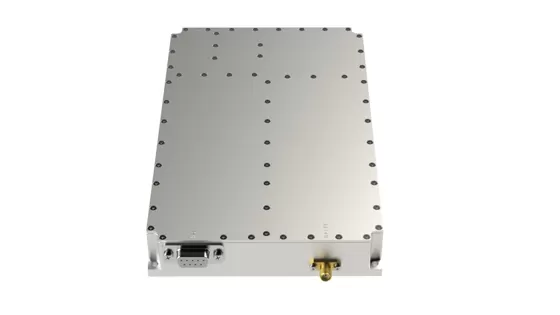

800-1000MHz 100W Psat 50 DBm УВЧ усилитель мощности RF линейный усилитель для беспроводной связи
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-PA-08001000-50C
Цена：
Описание продукта
800 - 1000 МГц 100W Psat 50 DBm UHF усилитель мощности RF линейный усилитель для беспроводной связи
ДПримечания
Радиочастотные усилители мощности 800 - 1000 МГц 100Вт Psat (насыщенная выходная мощность) 50 дБм предназначены для высокочастотных приложений.
Частотный диапазон:Охватывает диапазоны от 800 МГц до 1000 МГц и подходит для промышленных применений в различных беспроводных сетях, радиочастотных тестах и высокочастотных средах.
Выход высокой мощности:С Psat мощностью 100 Вт (насыщенная выходная мощность) он обеспечивает мощную выходную мощность сигнала и идеально подходит для приложений, требующих выхода высокой мощности.
Высокое усиление:Этот усилитель обеспечивает усиление на 50 дБм, эффективно улучшает входной сигнал и повышает чувствительность и производительность системы.
Стабильность и надежность:Использование усовершенствованных усилителей для проектирования и защиты цепей обеспечивает стабильную и надежную работу в различных условиях работы.
Различные защитные функции:Включает защиту от перегрева, защиту от перегрузок и т. Д. Для защиты оборудования во время длительного периода эксплуатации.
Этот усилитель мощности предназначен для базовых станций беспроводной связи в диапазоне частот 800 - 1000 МГц, систем радиочастотного тестирования, промышленных радаров и других мощных и высокопроизводительных приложений.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25oC и 50 Ом.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | 800 долл. США | 900 | Тысяча. | МГц |
| Ввод радиочастот | 0 | ДБм | ||
| Выход мощности Psat | Пятьдесят. | ДБм | ||
| Усиление | Пятьдесят. | ДБ | ||
| плоскость усиления мощности | Три. | ДБ | ||
| Input VSWR | 1.5. | |||
| Рабочее напряжение | 28. | ВДК | ||
| Ложный сигнал | - 60. | ДБc | ||
| гармонический сигнал | - 20. | ДБc | ||
| Время переключения | 1.0 | 2.0 | Мы... | |
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер (длина X ширина X высота) | 200 х 130 х 28 | Мм |
| Радиочастотный разъем (вход / выход) | СМА - КФД | - Да. |
| DC / контрольный разъем | ДБ15 | - Да. |
| Охлаждение | Проводимость по подложке - необязательный радиатор | - Да. |
| Монтаж | 3 - 8 Прорывные отверстия | - Да. |
| Вес | 1,2 | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура (температура корпуса) | - 40 | + 65 | °C |
| Диапазон влажности | 0 - 100 | В процентах | |
| Ввод максимальной радиочастоты | + 5 | ДБм | |
| Температура отсечки PA | + 85 | °C | |
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | |||
| А.Усилитель ССоединитель ТТипА. | ДБ15 | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ПВ ННомер | ЛАбель. | ДПримечания | |
| 1 - 4 | - ВДК | + 28 В | |
| 5 - 8 | ВНД | Земля | |
| Девять. | Включен усилитель | Высокий TTL = Включен, низкий TTL = отключен или не подключен | |
| Десять. | Привод передний | Обнаружение положительной мощности (TTL высокая = нормальная, TTL низкая = неисправность) | |
| Одиннадцать. | РЕВ | Обнаружение обратной мощности (TTL высокая = нормальная, TTL низкая = неисправность) | |
| 12 - 15. | НС | НС | |
Подробная информация о товаре
Имя:
800-1000MHz RF усилитель мощности
Рабочая частота:
800-1000МГц
Выходная мощность Psat:
100 Вт
Прирост:
50дБ
Входной Vswr:
1.5.
Плоскость коэффициента усиления мощности:
±3дБ
Ложные сигналы:
-60 дБц
Гармонические сигналы:
-20 дБц
Рабочая температура:
-40~65°с
Приложение:
беспроводная связь, радиолокационные системы, спутниковая связь, вещание, медицинское оборудование
Транспортная упаковка:
коробка
Спецификация:
200 × 130 × 28 мм
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
