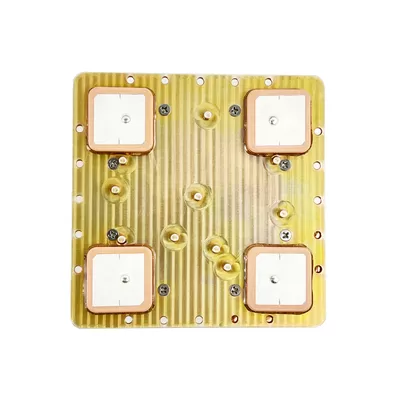

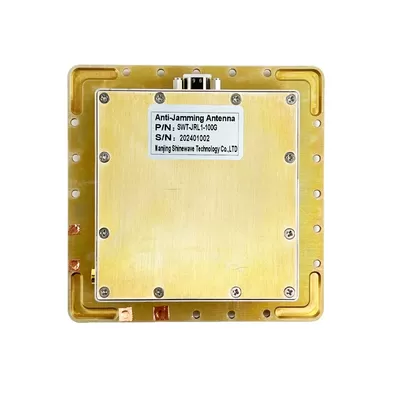

Антенна против помех 4 элемента для частотного навигационного сигнала Bd3-B1, GPS-L1 и Galileo E1
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SWT-JRL1-100г
Цена： $5200/шт
Описание продукта
Антиинтерференционная антенна для навигационных сигналов на частотах Bd3 - B1, GPS - L1 и Galileo E1
Приложения
Применяется к бортовым, автомобильным, бортовым, наземным системам и другим прикладным платформам.
Основные технические параметры
| Прием сигналов | БД3 - В1 Глобальная система определения местоположения Л1 Галилео Е1 ГЛОНАСС О1 | Источник питания (V) | Прямой ток 9V - Постоянный ток 36V |
Каналы | Четыре канала& Amp; НБСП; Подземный этажL1E1, Один. Канал ГЛОНАСС | Электричество Потребление (W) | 14 Вт |
| Защита от помех (ISR) | Iii) Широкополосная связь: 60 дБ ~ 70 дБ Однополосная связь: 70 дБ 80 дБ | Вес (кг) | 0,2 кг |
| Точность определения местоположения | Высота - 10 м, высота - 10 м | Точность скорости (1s) | 0,2 м / с 0,2 м / с |
| Физический интерфейс | Один J30J - 9ZKP, один MCX | Размер (мм) | 100 ммх 100 мм х 22 мм Размер Длина А Ширина Нет разъема) |
| Коммуникация Интерфейс | 1 последовательный порт, TTL - 3.3V | Таблицы данных | НМЭА - 0183 |
| Работа Температура (ºC) | - 40 ~ 85 | Депозитарий Температура (ºC) | - 55 ~ 85 |
Физический интерфейс

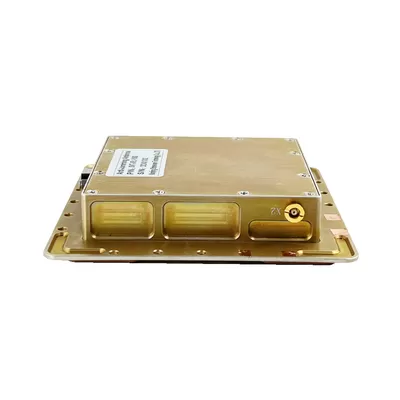

RF X2: высокочастотная розетка MCX, выход сигнала RF на внешний приемник (резервный)

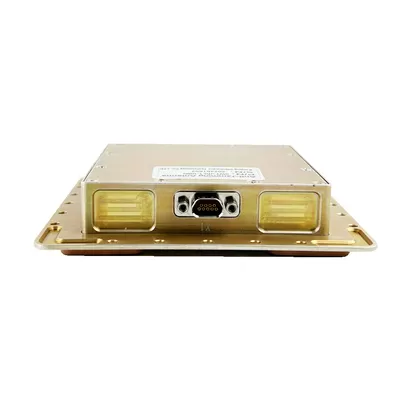

Источник питания & Amp; НБСП;Последовательно J30J - 9ZKP, определение выводов см. в таблице 1 ниже.
Таблица 1. Определение источника питания и последовательного порта
| Номер | Определения | Примечания |
| 1, 4 | Положительный электрод | Прямой ток 9V - Постоянный ток 36V |
| 5, 6 | Отрицательный электрод | ВНД |
| Два. | Последовательный порт RXD | 3.3V Уровень питания TTL (электричество) |
| Три. | Последовательный порт TXD | 3.3V Уровень питания TTL (электричество) |
| Семь. | Сигнальное заземление | Сигнально |
| 8, 9 | Пустой |
Подробная информация о товаре
Получен сигнал:
Bd3-B1, GPS L1, Галилео E1, Глонасс G1
Количество каналов:
4 канала B1l1e1, 1 канал Glonass
Имя:
Анти-блокирующая антенна
Усиление канала:
Мощность выходного сигнала:
Потребляемая мощность:
≤14 Вт
Источник питания:
DC9V ~ DC36V
Рабочая температура:
-40~85℃
Температура хранения:
-55~85℃
Размер установки:
100х 100х22 мм
Упаковка:
коробка
Приложения:
Воздушные, транспортные, судовые и наземные системы
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
