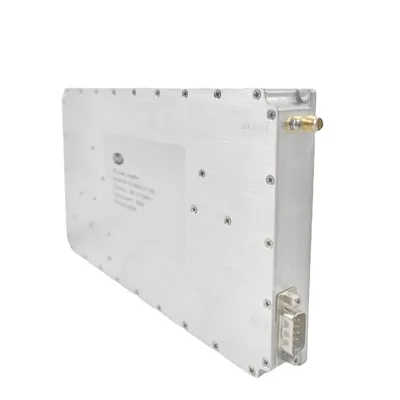

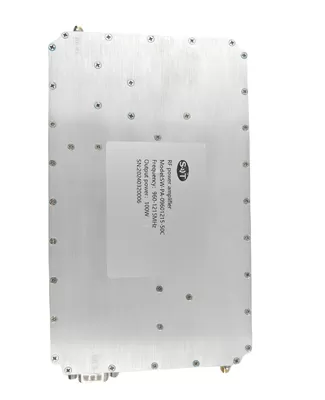

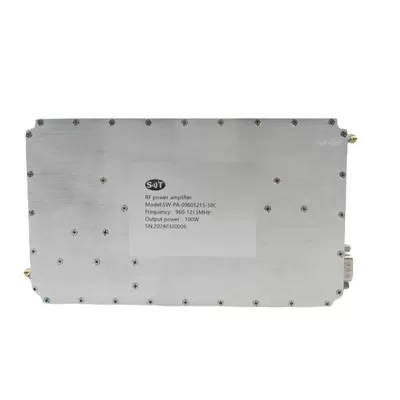

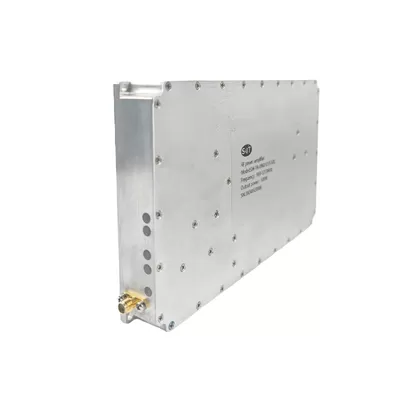

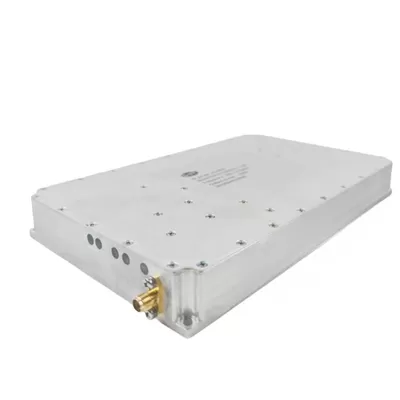

960-1215MHz 50dBm выходная мощность L полоса твердого состояния RF усилитель мощности для телекоммуникаций, радар
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-PA-09601215-50C
Цена： $1151/шт
Описание продукта
Твердотельный радиочастотный усилитель мощности L - диапазона выходной мощности 960 - 1215 МГц для связи и РЛС
Общий обзор Измерения График
Нормы
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | 960 год | 1087 год | 1215 год | МГц |
| Ввод радиочастот | 0 | ДБм | ||
| Выходная мощность P - 1dB | Пятьдесят. | ДБм | ||
| Усиление | Пятьдесят. | ДБ | ||
| плоскость усиления мощности | Два. | Три. | ДБ | |
| Input VSWR | 1.5. | |||
| Рабочее напряжение | 28. | ВДК | ||
| Ложный сигнал | - 60. | ДБc | ||
| гармонический сигнал | - 20. | ДБc | ||
| В настоящее время | Двенадцать. | А. | ||
| Точка захвата третьего порядка (dBm) 2Tone@44dBm / Звук, A = 1 МГц | 33. | ДБc | ||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |

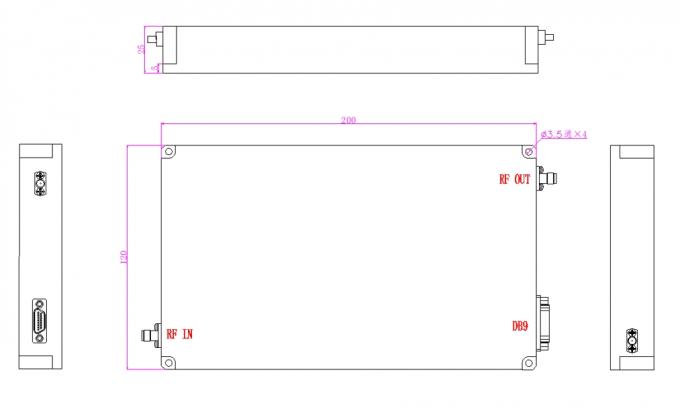

| Размер (длина X ширина X высота) | 200 * 120 * 25 | Мм |
| Радиочастотный разъем (вход / выход) | СМА - КФД | - Да. |
| DC / контрольный разъем | ДБ9 | - Да. |
| Охлаждение | Проводимость по подложке - необязательный радиатор | - Да. |
| Монтаж | 3 - 4 проходные отверстия | - Да. |
| Вес | 1,5 | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура (температура корпуса) | - 20. | + 55 | °C |
| Диапазон влажности | 0 - 100 | В процентах | |
| Ввод максимальной радиочастоты | + 3 | ДБм | |
| Температура отсечки PA | + 85 | °C | |
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | |||
| А.Усилитель ССоединитель ТТипА. | ДБ9 | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ПВ ННомер | ЛАбель. | ДПримечания | |
| 1 - 3 | - ВДК | + 28 В | |
| 4 - 6 | ВНД | Земля | |
| Семь. | Включен усилитель | Высокий TTL = Включен, низкий TTL = отключен или не подключен | |
| Восемь. | Привод передний | Обнаружение положительной мощности (TTL высокая = нормальная, TTL низкая = неисправность) | |
| Девять. | РЕВ | Обнаружение обратной мощности (TTL высокая = нормальная, TTL низкая = неисправность) | |
Подробная информация о товаре
Имя:
960-1215MHz RF усилитель мощности
Рабочая частота:
960-1215МГц
Выходная мощность Psat:
100 Вт
Прирост:
50дБ
Входной Vswr:
1.5.
Плоскость коэффициента усиления мощности:
±2дБ
Ложные сигналы:
-60 дБц
Гармонические сигналы:
-20 дБц
Рабочая температура:
-20~55°с
Приложение:
Коммуникация, испытание ЭМК, электронная война
Транспортная упаковка:
коробка
Спецификация:
200 х 125 х 25 мм
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
