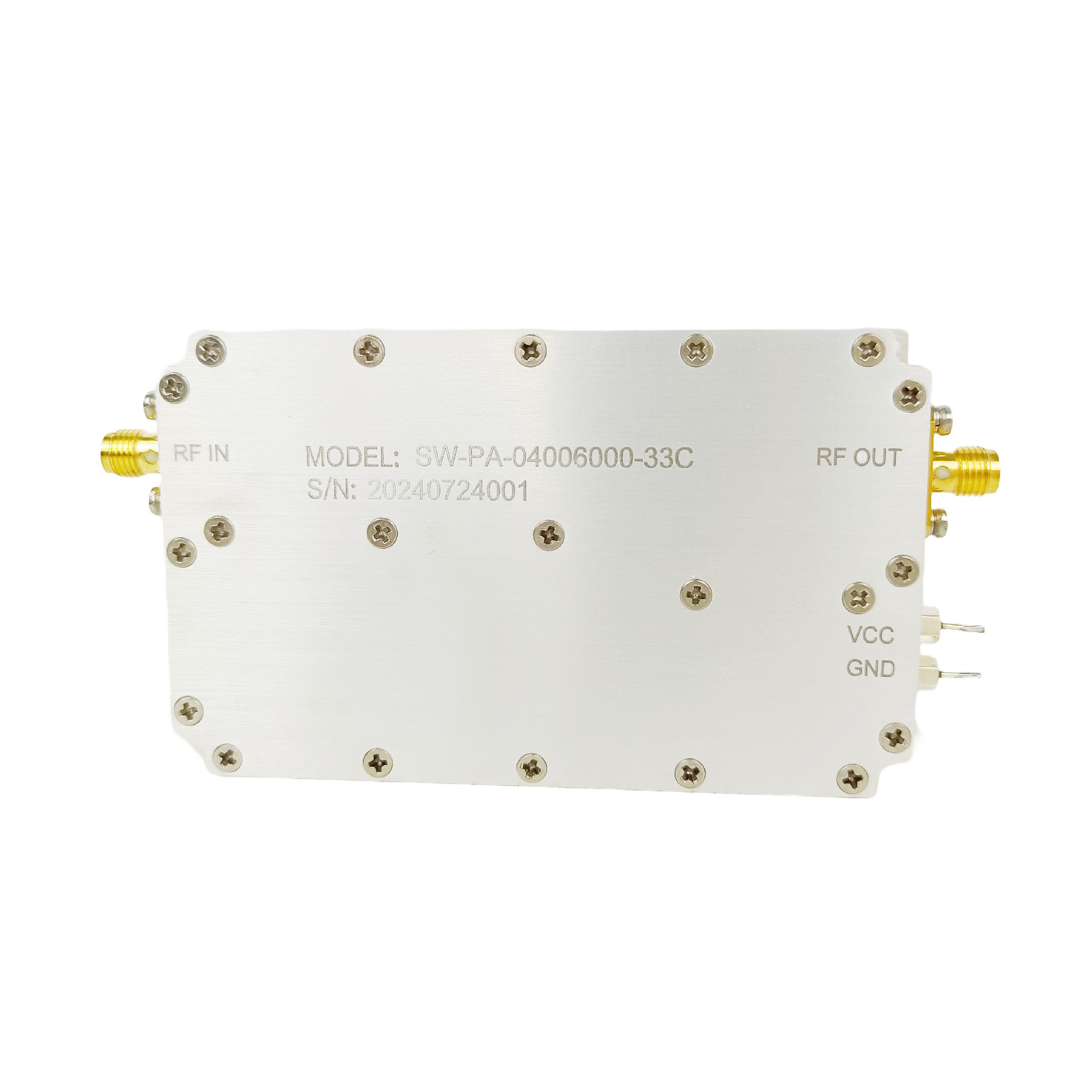

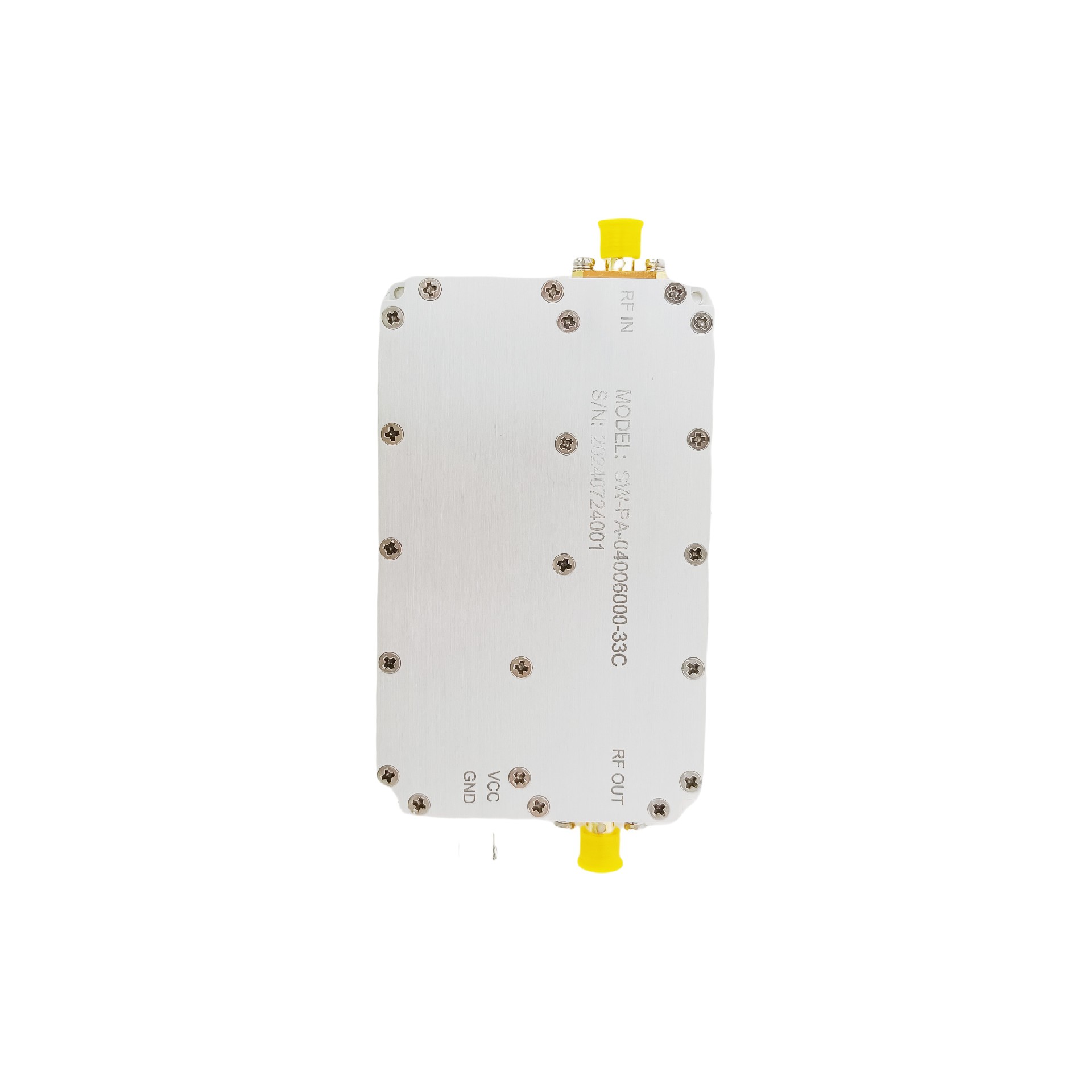

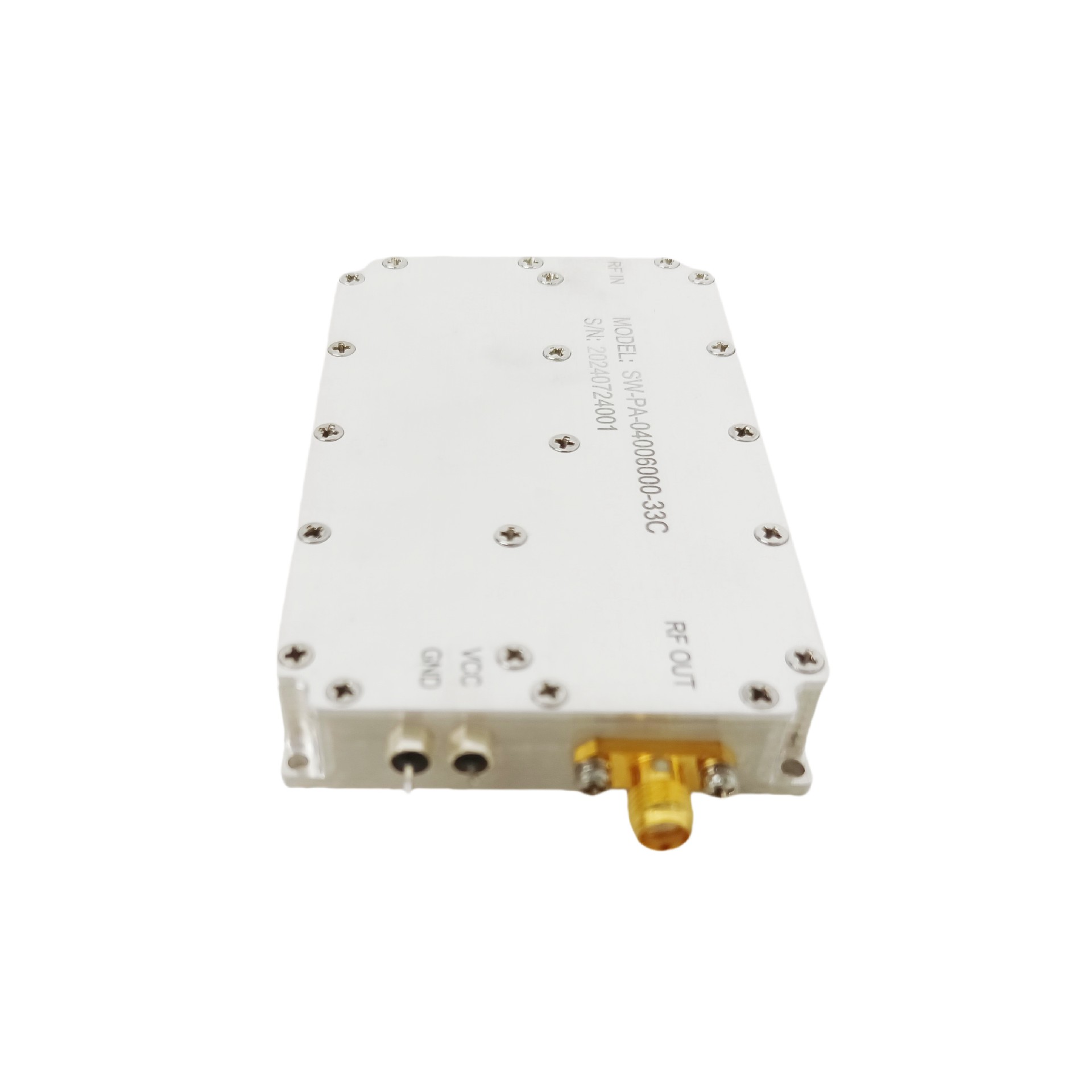

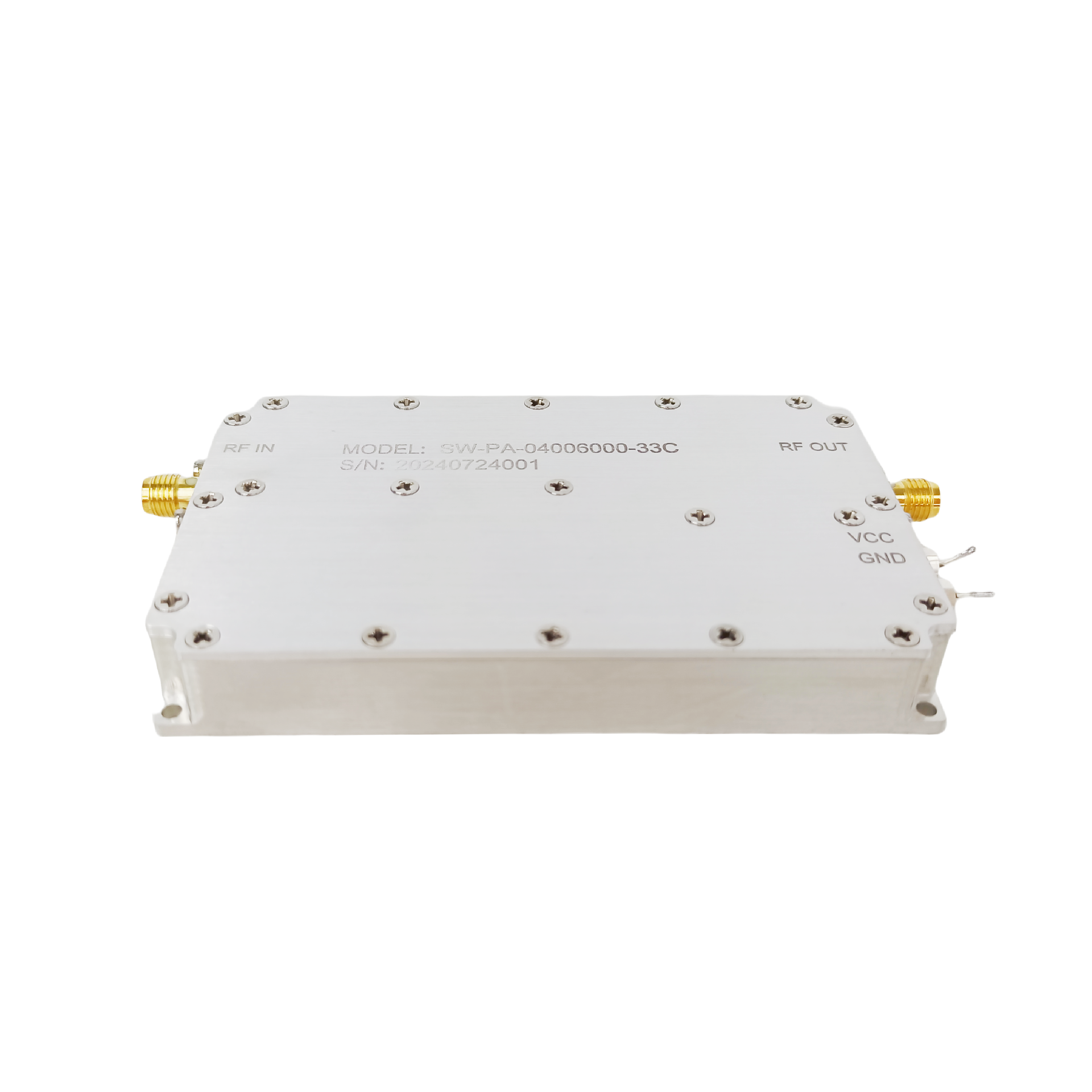

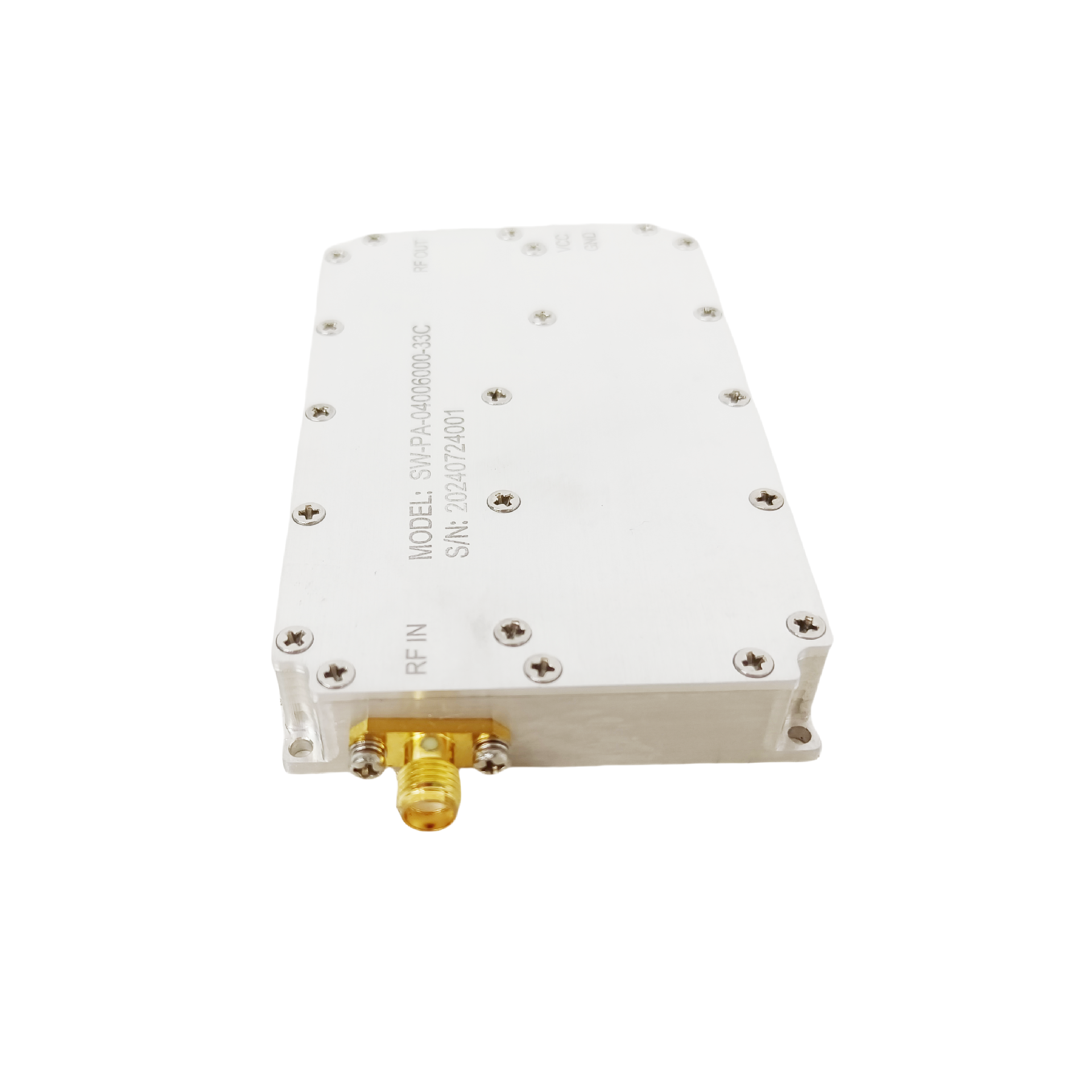

Подгонянный ультра-широкополосный 400-6000MHz всеалюминиевый полости твердого состояния RF усилитель мощности для электронной войны
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-PA-04006000-33C
Цена： $1258/шт
Описание продукта
Специальный сверхширокополосный 400 - 6000 МГц твердотельный радиочастотный усилитель
Радиочастотный усилитель мощности мощностью 400 - 6000 МГц 2Вт представляет собой высокопроизводительное и среднемощное устройство для различных радиочастотных и беспроводных приложений связи. Основные характеристики включают:
Широкий диапазон частотОхват от 400 МГц до 6000 МГц для различных сценариев связи и тестирования.
Выходная мощность 2W:: Предоставляет выход 33 дБм, идеально подходит для передачи сигналов средней дальности.
Высокий коэффициент усиления:: Обеспечивает усиление 30 дБ, эффективно усиливает сигнал.
Компактный дизайн:: Размеры формы малы, легко интегрируются.
ПрименениеА.Используется для беспроводной связи, испытательного оборудования, радаров и радиоэлектронной войны для улучшения передачи сигналов и производительности системы.
Нормы
Типичный & НБСП; Производительность & НБСП; При + 24VDC + 25°C; и НБСП; In &; НБСП; A) и НБСП; Система 50 Омега.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Эксплуатация и; НБСП; Частота | 400 | Шесть тысяч. | МГц | |
| Режим вывода | Источник частоты Seep | |||
| Источники питания P - Sat и НБСП; Экспорт | 46,5 | 47. | ДБм | |
| плоскость усиления мощности | ±2,5 | ДБ | ||
| Введите & НБСП; ВСВР | Два. | |||
| Рабочее напряжение | 28. | ВДК | ||
| Сопротивление ввода - вывода | Пятьдесят. | |||
| В настоящее время | Семь. | Восемь. | А. | |
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер (длина X ширина X высота) | 200х150х30 | Мм |
| RF и; НБСП; Соединитель & НБСП; (Ввод и вывод) | N - & Amp; НБСП; КФД | - Да. |
| & DC; NBSP / & АМП; НБСП; Контроль & НБСП; Соединитель | Подгруппа D 7W2 | - Да. |
| Охлаждение | Рассмотрим систему охлаждения. | - Да. |
| Монтаж | 3 - 6 Прорывные отверстия | - Да. |
| Вес | 1,5 | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура (температура корпуса) | - 40 | + 60 | °C |
| Влажность и; НБСП; Сфера охвата | 0 - 100 | В процентах | |
| Температура отсечки PA | + & Amp; НБСП; Девяносто. | °C | |
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | |||
| А.УсилительССоединительТТипА. | Подгруппа D 7W2 | ||
| ТРиадСМожноПИскусствоННомерА. | - Да. | ||
| ПВННомер | ЛАбель. | ДПримечания | |
| А1 | - ВДК | + 28 В | |
| А2 | ВНД | Земля | |
| 1 - 2 | НС | НС | |
| Три. | RS485A | Управление усилением и управление скоростью Seep | |
| Четыре. | RS485B | ||
| Пять. | ВНД | ||

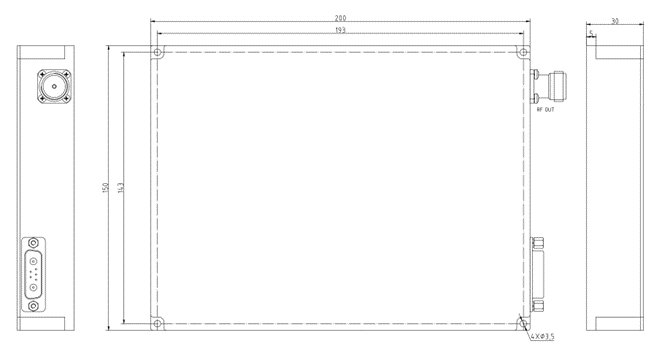

Общий обзор Измерения График

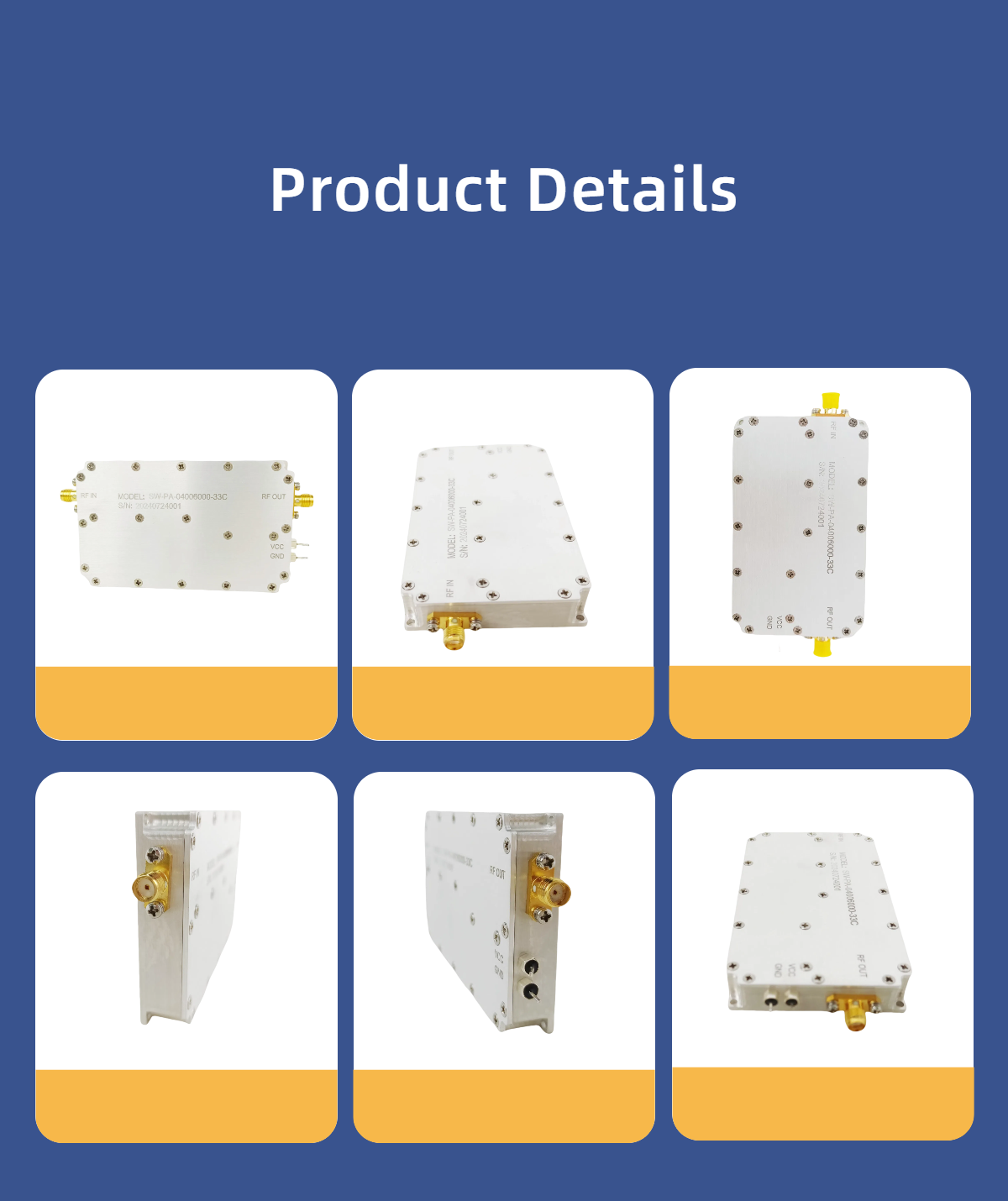

Подробная информация о товаре
Имя:
Высокопродуктивное устройство средней мощности 400-6000MHz 2 Вт RF усилитель мощности для передачи сигнала средней дальности
Рабочая частота:
0,4-6 ГГц
Выходная мощность Psat:
2 Вт
Прирост:
33 дБ
Входной Vswr:
Два.
Плоскость коэффициента усиления мощности:
±2.5дБ
Ложные сигналы:
Гармонические сигналы:
Рабочая температура:
-40~60°с
Приложение:
Вещание, общественная безопасность Военная коммуникация
Транспортная упаковка:
коробка
Спецификация:
200x150x30мм
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
