31-40 ГГц 38 Вт широкополосные RF усилители мощности для высокоскоростной связи, радарная система
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-PA-3100040000-40С
Цена：
Описание продукта
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | 31. | Сорок. | ГГц | |
| Коэффициент усиления малых сигналов | Сорок. | ДБ | ||
| плоскость усиления малых сигналов | ±3 | ДБ | ||
| Коэффициент шума | Десять. | ДБ | ||
| Выходная мощность (Psat CW) | 38. | Ватт | ||
| ВСВР | 2: 1 | Соотношение | ||
| Входное напряжение | Переменный ток 220 | Вольт | ||
| В настоящее время | Два. | А. | ||
| Человеко - машинный интерфейс | LCD с сенсорным экраном: напряжение, ток, усиление | |||
| Интерфейс программного управления | RS422 и Ethernet | |||
Примечание:
1. гармоника: - 25dBc (тип).
2.Принудительное охлаждение воздуха.
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | + 10 | ДБм | ||
| Рабочая температура | - 20. | + 60 | °C | |
| нерабочая температура | - 40 | + 85 | °C | |
| Относительная влажность (неконденсация) | Девяносто. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | ТБД | Ноги | ||
| Удар / вибрация (MIL - STD - 810F) | ТБД | |||

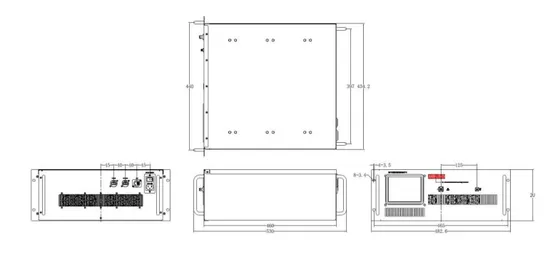

| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |
| Размер | 2U | Макс. | миллиметр |
| Вес | 15 тысяч. | Макс. | Кэ |
| Ввод радиочастотного соединения | 2.92mm - F | ||
| Выход радиочастотного соединения | 2.92mm - F | ||
| Соединитель для проверки движения вперед / назад | ДБ15 | ||
| Сопротивление | Пятьдесят. | Ом | |
Подробная информация о товаре
Имя:
31-40 ГГц RF усилители мощности
Рабочая частота:
31-40 ГГц
Выходная мощность Psat:
38 Вт
Прирост:
40 дБ
Входной Vswr:
Соотношение 2:1
Плоскость коэффициента усиления мощности:
±3дБ
Ложные сигналы:
-60 дБц
Гармонические сигналы:
-15 дБц
Рабочая температура:
-20℃～+60℃
Приложение:
беспроводная связь, радиолокационные системы, спутниковая связь, вещание, медицинское оборудование
Транспортная упаковка:
2U
Спецификация:
Стандартная упаковка
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
