Импульсный ВЧ модуль усилителя мощности 200 Вт (380–490 МГц) для беспроводных испытаний и генерации сигналов
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-PA-03800490-53C
Цена：Пожалуйста, свяжитесь со службой поддержки клиентов.
Описание продукта
Описание
Модуль предназначен для коммерческих применений. В нём используются новейшие технологии полупроводниковых приборов и методы проектирования, обеспечивающие высокую удельную мощность, эффективность и линейность при компактных размерах и малом весе.
Технические характеристики
Типовые параметры при питании +48 В DC, температуре +25 °C и в системе с волновым сопротивлением 50 Ом.
РЧ / ЭЛЕКТРОТЕХНИКА | ||||
ПАРАМЕТР | МИН | ТИП. | МАКС | ЕДИНИЦА |
Рабочая частота | 380 | 490 | МГц | |
РЧ Импульсный сигнал (С Внешний модуляция сигнал) | ||||
РЧ ВХОД | 0 | дБм | ||
Долг цикл | 10 | % | ||
Ширина импульса | 20 | нас | ||
П- сат Выход Власть | 53 | дБм | ||
Увеличение мощности | 53 | дБ | ||
Власть Прирост Плоскость | 2.5 | дБ | ||
Ложные сигналы | -55 | дБн | ||
Гармонические сигналы | -20 | дБн | ||
Пульс задержка ( ПА) ВКЛ / ВЫКЛ время ) | 1 | нас | ||
Входное КСВ | 2 | -- | ||
Вход-Выход импеданс | 50 | Ω | ||
Рабочее напряжение | 48 | 50 | В округ Колумбия | |
Средний Текущий @ 10% цикл | 2 | 3 | А | |
МЕХАНИЧЕСКИЙ | ||
ПАРАМЕТР | ЦЕНИТЬ | ЕДИНИЦА |

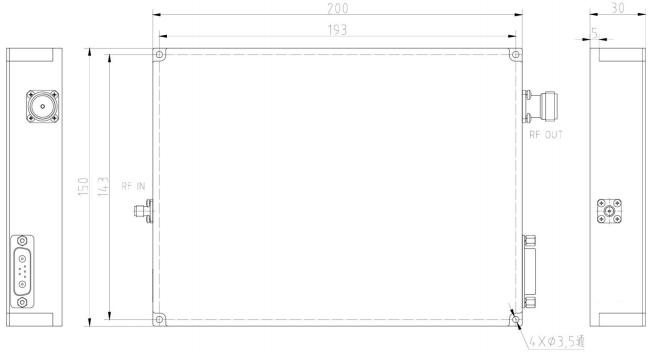

Размеры ( Л х В х H ) | 200x150x30 | мм |
РЧ Разъемы ( Вход / Выход ) | СМА- КФД/ Н- КФД | -- |
округ Колумбия / Контроль Разъем | D- SUB 7W2 | -- |
Охлаждение | Учитывать нагревать рассеяние с тот система | -- |
Монтаж | φ 3.5-4 Через Дыра | -- |
Масса | ≤ 3 | кг |
ОТНОСЯЩИЙСЯ К ОКРУЖАЮЩЕЙ СРЕДЕ / ЗАЩИТА | |||
ПАРАМЕТР | М В | МАКС | ЕДИНИЦА |
Операционный Темп. (Температура в помещении) | -20 | +60 | °С |
Влажность Диапазон | 0-95 | % | |
Разъем Определение | ||
Усилитель ТИП РАЗЪЕМА : | D- SUB 7W2 | |
Т РИАД КАБЕЛЬ C ЧАСТЬ ЧИСЛО : | —— | |
ЧИСЛО | Определение | ОПИСАНИЕ |
А1 | ВДД | +48В |
А2 | НД | НД |
1 | Усилитель Давать возможность | Давать возможность : TTL « Низкий », Отключить : TTL « Высокий » ( Низкий : 0~0,5 В, Высокий : 2,5~5 В) (Пульс) модуляция синхронного сигнала, время переключения меньше, чем 1ус) |
2 | НД | Земля |
3 | Выход Власть мониторинг | Выход Власть Обнаружение (выходное аналоговое импульсное напряжение) @ The пик из тот импульс волна является родственник к РЧ власть (0,1 ~ 3,0 В) родственник к +30 дБм ~ +53 дБм ) |
4 | Обеспечить регресс Власть мониторинг | Обеспечить регресс Власть Обнаружение (выходное аналоговое импульсное напряжение) @ The пик из тот импульс волна является родственник к РЧ власть (0,1 ~ 3,0 В) родственник к +30 дБм ~ +53 дБм ) |
5 | Температура мониторинг | Аналоговое напряжение относительно температура модуля @10 мВ / ℃ :V=0,5+10 мВ * △℃) （ 0 0,75 В родственник к 25 ℃) |
