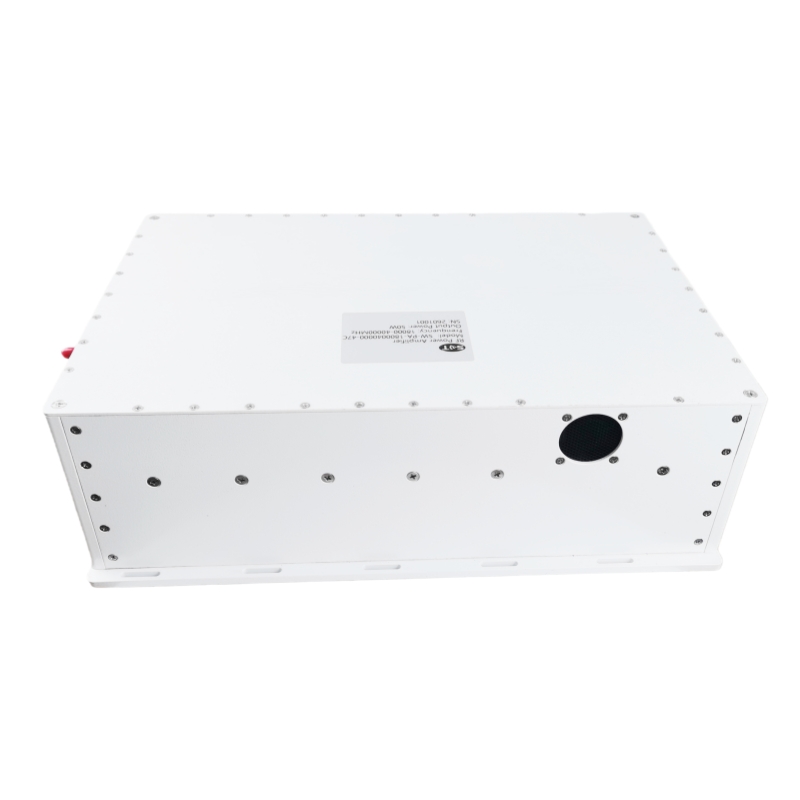

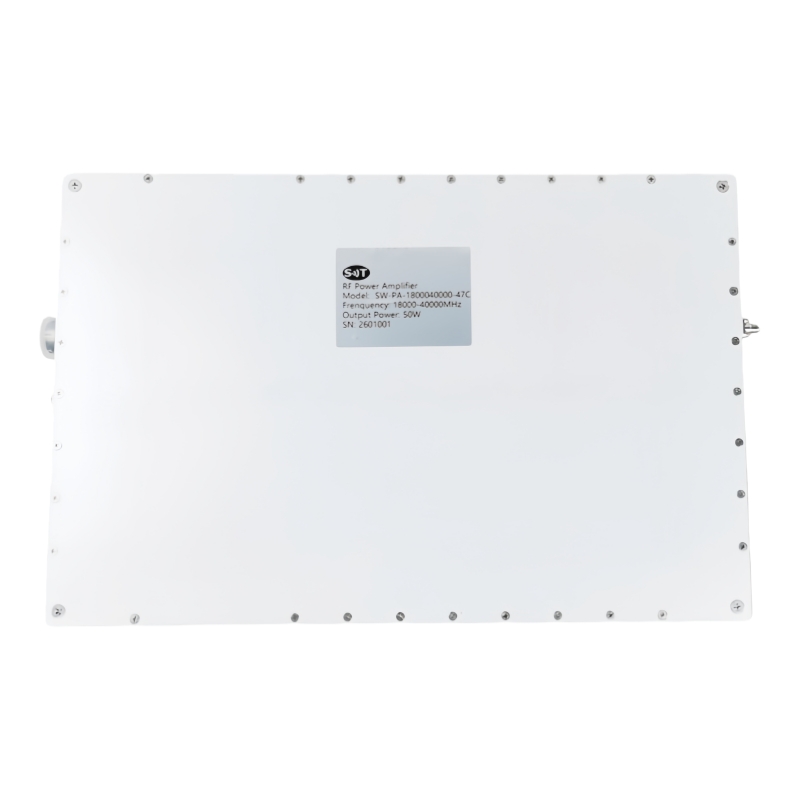

Мощный широкополосный усилитель 18–40 ГГц 50 Вт для спутниковых, радиолокационных и тестовых систем.
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW - PA -1800040000-47C
Цена：Пожалуйста, свяжитесь со службой поддержки клиентов.
Описание продукта
Описание
Модуль предназначен как для оборонного, так и для коммерческого применения. В нем используются новейшие технологии и методы проектирования, обеспечивающие высокую удельную мощность, эффективность и линейность в компактном и легком корпусе.
Спецификация
Типичный выступление на 220 В переменного тока +25°C, и в а Система 50 Ом.
РЧ / ЭЛЕКТРОТЕХНИКА | ||||
ПАРАМЕТР | МИН | ТИП. | МАКС | ЕДИНИЦА |
Рабочая частота | 18 | 40 | ГГц | |
РЧ ВХОД | 0 | дБм | ||
Власть Прирост | 47 | дБ | ||
П- сат Выход Власть | 47 | дБм | ||
Увеличение мощности Плоскость | ± 2 | |||
Вход/Выход Импеданс | 50 | Ω | ||
Входное КСВ | 1.5 | |||
Ложные сигналы | -55 | дБн | ||
Гармонический | -20 | дБн | ||
Рабочее напряжение | 220 | В кондиционер | ||
Власть Рассеивание | 500 | 600 | В | |
МЕХАНИЧЕСКИЙ | ||
ПАРАМЕТР | ЦЕНИТЬ | ЕДИНИЦА |
Размеры ( Ш) х Д х H ) | Он стандарт 19- дюймовый полка 4 U высокий , 482*550*178 | мм |
РЧ Разъемы ( вход / выход ) | 2,92 мм - KF / WRD 1800C24 | -- |
Разъем управления | ДБ 9 Мужской : Власть включение / питание выключенный контроль ; мониторинг параметры включать температура | -- |
кондиционер Разъемы | К20- Б3 Мужской : Стандартный Розетка 220 В | |
Охлаждение | Принужденный воздушное охлаждение для рассеивание тепла | -- |
Масса | ≤ 10 | кг |
МЕХАНИЧЕСКИЙ | ||
ПАРАМЕТР | ЦЕНИТЬ | ЕДИНИЦА |
Размеры ( Ш) х Д х H ) | Он стандарт 19- дюймовый полка 4 U высокий , 482*550*178 | мм |
РЧ Разъемы ( вход / выход ) | 2,92 мм - KF / WRD 1800C24 | -- |
Разъем управления | ДБ 9 Мужской : Власть включение / питание выключенный контроль ; мониторинг параметры включать температура | -- |
кондиционер Разъемы | К20- Б3 Мужской : Стандартный Розетка 220 В | |
Охлаждение | Принужденный воздушное охлаждение для рассеивание тепла | -- |
Масса | ≤ 10 | кг |

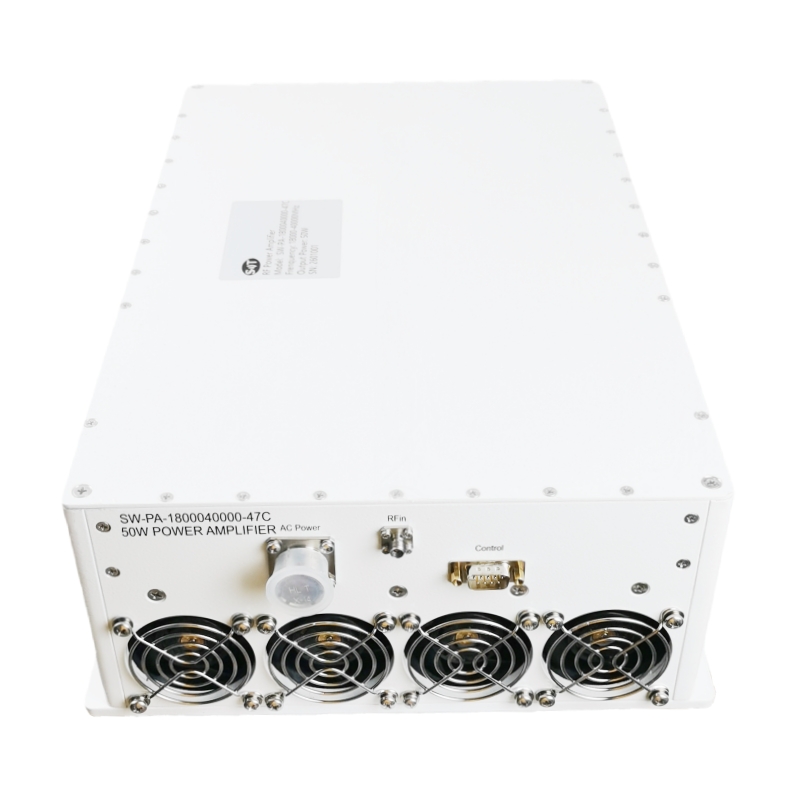

Панель ввода / вывода , разъем | ||
Усилитель ТИП РАЗЪЕМА : | —— | |
Т РИАД КАБЕЛЬ C ЧАСТЬ ЧИСЛО : | —— | |
ЧИСЛО | интерфейс тип | ОПИСАНИЕ |
X1 | 2,92 мм - KF | РЧ В |
X2 | WRD 1800C24 | РЧ ВНЕ |
X3 | ДБ9 Мужской | Интерфейс управления |
X4 | К20-Б3 Мужской | Стандартное напряжение 220 В розетка |
X5 | 2,92 мм - KF | Вперед связь порт (40 дБ) ± 1 дБ ) |
X6 | 2,92 мм - KF | Обеспечить регресс связь порт (40 дБ) ± 1 дБ ) |
Разъем Определение | ||
Усилитель ТИП РАЗЪЕМА : | ДБ9 Мужской | |
Т РИАД КАБЕЛЬ C ЧАСТЬ ЧИСЛО : | —— | |
ЧИСЛО | Определение | ОПИСАНИЕ |
1 | RS 485A |
Программное обеспечение ПК взаимодействует с интерфейс PA |
2 | РС 485Б | |
3 | НД | |
4-9 | НЦН | Северная Каролина |
Разъем Определение | ||
Усилитель ТИП РАЗЪЕМА : | К20-Б3 Мужской | |
Т РИАД КАБЕЛЬ C ЧАСТЬ ЧИСЛО : | —— | |
ЧИСЛО | Определение | ОПИСАНИЕ |
1 | Л |
Стандартное напряжение 220 В розетка |
2 | Н | |
3 | НД | |
Подробная информация о товаре
Имя:
Мощный широкополосный усилитель 18–40 ГГц 50 Вт для спутниковых, радиолокационных и тестовых систем.
Рабочая частота:
18–40 ГГц
Выходная мощность Psat:
47 дБм
Прирост:
47 дБ
Входной Vswr:
1.5
Плоскость коэффициента усиления мощности:
±2
Ложные сигналы:
-55 дБн
Гармонические сигналы:
-20 дБн
Рабочая температура:
-20-+55 °C
Приложение:

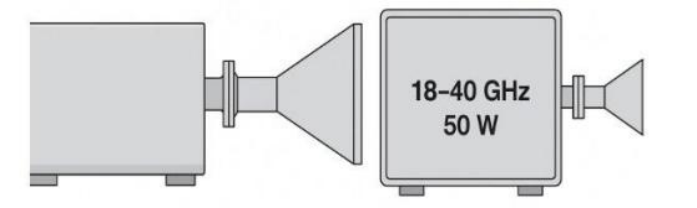

Подходит для таких сценариев применения, как каналы спутниковой связи, проверка наземных станций и терминалов, испытательные платформы для радаров/дистанционного зондирования, а также общие стенды для
Транспортная упаковка:
Упаковка: картонная коробка
Спецификация:
482*550*178 mm
